Name: Weidmüller Stiftkontakthuskort BL/SL 5.08 Totalt antal poler 18 Rastermått: 5.08 mm 1601860000 20 st
Brand: Weidmüller
SKU: 324320
Availability: BackOrder

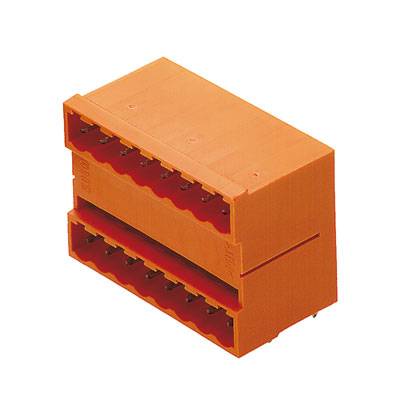

En orange elektrisk kontakt med två rader av anslutningar, lämplig för kabelanslutning i elektroniska enheter.

Typ av produkt

Stiftkontakthuskort

Konstruktionsform

Kontakt hane vinklad

Antal serier

Serie

BL/SL 5.08

5.08 mm

Datablad (PDF)

Leverans mån 14 dec.

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 20 st)

Set

Toal (1 432,00 kr / stycken)

1 432,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

kretsskiveanslutningsdonen

Antal positioner totalt 18 Antal rader 2 industrivaror Ja Innehåll 20 St.

Viktig information!

Tekniska specifikationer

Typ av produkt: Stiftkontakthuskort

Konstruktionsform: Kontakt hane vinklad

Antal serier: 2

Anslutningssystem: wire-to-board

Serie: BL/SL 5.08

RM: 5.08 mm

Antal positioner per rad: 9

Totalt antal poler: 18

Bredd: 93.4 mm

Stiftform: Rektangulär

Nominell ström: 11 A

Nominell ström - avrundad: 11 A

Innehåll: 20 st

Mått.: (L x B x H) 22 x 93.4 x 31.25 mm

Anslutning: Krets

Höljematerial: PBT

Tillverkarnr.: 1601860000

Tillverkarfärg: Orange

Industriförpackning: Ja

Isolationsmaterial: PBT

Kontaktmaterial: Kopparlegering

Kontaktyta printsida: förtennad

Kontaktyta kontaktsida: förtennad

Nominell spänning: 400 V

Höjd: 31.25 mm

Längd: 22 mm

RoHS-godkänd: Ja

Kontaktriktning: Horisontell till PCB

Max. temperatur: +100 °C

Min. temperatur: -50 °C

Typ: SLD 5.08/18/90G 3.2SN OR BX

UKCA: Ej tillämpligt

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Konstruktionsform

Bredd

Antal serier

Totalt antal poler

Stiftform

Weidmüller Stiftkontakthuskort BL/SL 5.08 Totalt antal poler 10 Rastermått: 5.08 mm 1601820000 50 st

Artikelnr.:324316

Leverans mån 14 dec.

Conrad Electronic

11 A

Kontakt hane vinklad

52.76 mm

Rektangulär

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

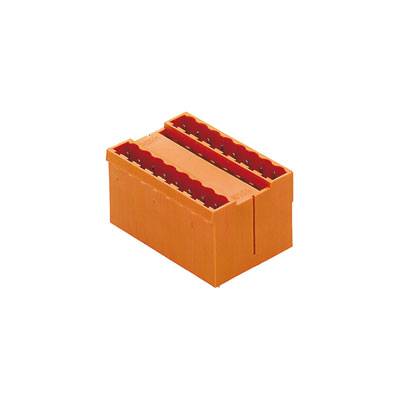

Weidmüller Stiftkontakthuskort BL/SL 5.08 Totalt antal poler 10 Rastermått: 5.08 mm 1602420000 50 st

Artikelnr.:324347

Leverans mån 14 dec.

Conrad Electronic

11 A

Kontakt hane rak

52.76 mm

Rektangulär

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

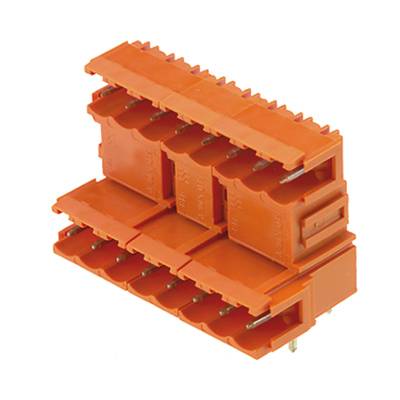

Weidmüller Stiftkontakthuskort BL/SL 5.08 Totalt antal poler 10 Rastermått: 5.08 mm 1725200000 50 st

Artikelnr.:356454

Leverans tors 7 jan. 2027

Conrad Electronic

17 A

Kontakt hane vinklad

53.34 mm

Rektangulär

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

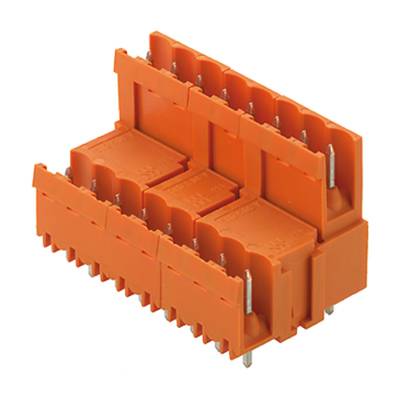

Weidmüller Stiftkontakthuskort BL/SL 5.08 Totalt antal poler 10 Rastermått: 5.08 mm 1725680000 50 st

Artikelnr.:356480

Leverans tors 7 jan. 2027

Conrad Electronic

14 A

160 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

Weidmüller Stiftkontakthuskort BL/SL 5.08 Totalt antal poler 10 Rastermått: 5.08 mm 1726310000 50 st

Artikelnr.:356507

Leverans tors 7 jan. 2027

Conrad Electronic

17 A

Kontakt hane vinklad

55.34 mm

Rektangulär

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

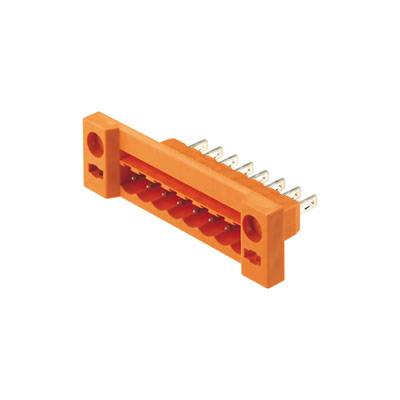

Weidmüller Stiftkontakthuskort BL/SL 5.08 Totalt antal poler 11 Rastermått: 5.08 mm 1599220000 50 st

Artikelnr.:324281

Leverans tis 15 dec.

Conrad Electronic

15 A

Kontakt hane inbyggd

75.6 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 632,00 kr^*

Weidmüller Stiftkontakthuskort BL/SL 5.08 Totalt antal poler 12 Rastermått: 5.08 mm 1601830000 50 st

Artikelnr.:324317

Leverans mån 14 dec.

Conrad Electronic

11 A

Kontakt hane vinklad

62.92 mm

Rektangulär

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 232,00 kr^*

Weidmüller Stiftkontakthuskort BL/SL 5.08 Totalt antal poler 12 Rastermått: 5.08 mm 1602430000 50 st

Artikelnr.:324348

Leverans mån 14 dec.

Conrad Electronic

11 A

Kontakt hane rak

62.92 mm

Rektangulär

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 232,00 kr^*

Weidmüller Stiftkontakthuskort BL/SL 5.08 Totalt antal poler 12 Rastermått: 5.08 mm 1725210000 50 st

Artikelnr.:356455

Leverans tors 7 jan. 2027

Conrad Electronic

17 A

Kontakt hane vinklad

63.5 mm

Rektangulär

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 232,00 kr^*

Weidmüller Stiftkontakthuskort BL/SL 5.08 Totalt antal poler 12 Rastermått: 5.08 mm 1725690000 50 st

Artikelnr.:356481

Leverans tors 7 jan. 2027

Conrad Electronic

14 A

110 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 232,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 324320 Weidmüller Stiftkontakthuskort BL/SL 5.08 Totalt antal poler 18 Rastermått: 5.08 mm 1601860000 20 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 324320 Weidmüller Stiftkontakthuskort BL/SL 5.08 Totalt antal poler 18 Rastermått: 5.08 mm 1601860000 20 st

Beskrivning

Observera, denna text är maskinöversatt.

PCB kontakter. Man huvudet, stängd vid sidorna, lödanslutning, 5,08 mm, Antal platser: 18, 90 °, Lödstift längd: 3,2 mm, konserverad, Orange, Box. Tvåvåningsstiftlist med parallell plug ansikte. Lodet stift längden är optimerad för våglödning. De stiftlister ger utrymme för märkning och kan kodas. 400 V (IEC) / 300 V (UL), 11 A (IEC) / 10 A (UL).
