Name: Weidmüller Sockelhuskabel Totalt antal poler 4 Rastermått: 7.62 mm 1081660000 30 st
Brand: Weidmüller
SKU: 286927
Availability: BackOrder

Svart kontaktdon med flera anslutningar och en röd säkringsclips i mitten, lämplig för elektroniska kopplingar.

Typ av produkt

Sockelhuskabel

Konstruktionsform

Hona rak

Antal serier

7.62 mm

Totalt antal poler

Datablad (PDF)

Leverans tors 7 jan. 2027

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 30 st)

Set

Toal (2 472,00 kr / stycken)

2 472,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Kretskortsstickanslutning, Hylsstickpropp, 7,62 mm, Antal poler: 4, 180°, PUSH IN-fjäderanslutning, Anslutningsområde, märkarea, max.: 10 mm², Box

Innehåll: 30 st
Antal serier: 1
Totalt antal poler: 4

Viktig information!

Tekniska specifikationer

Effektkontakter: 4
Signalkontakt: 4

Typ av produkt: Sockelhuskabel

Konstruktionsform: Hona rak

Antal serier: 1

Anslutningssystem: wire-to-board

Funktioner: kodningsbar
med Push-In-fjäderanslutning

RM: 7.62 mm

Antal positioner per rad: 4

Totalt antal poler: 4

Bredd: 46.98 mm

Nominell ström: 35 A

Nominell ström - avrundad: 35 A

Innehåll: 30 st

AWG max.: 8

AWG min.: 24

avisolering längd (max.): 12.00 mm

Mått.: (L x B x H) 24.30 x 46.98 x 44.70 mm

Anslutning: Fjäderklämma

Tillverkarnr.: 1081660000

Industriförpackning: Ja

Kontaktmaterial: Kopparlegering, förtennad

Kontaktyta kontaktsida: förtennad

Nominell spänning: 600 V

Höjd: 44.70 mm

Längd: 24.30 mm

max. Tvärsnitt: 10 mm²

Area min.: 0.5 mm²

RoHS-godkänd: Ja

Kontaktriktning: Vinkelrät till PCB

Typ: BVF 7.62HP/04/180MSF4 BCF/04R SN BK BX

UKCA: Ej tillämpligt

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Konstruktionsform

Antal serier

Totalt antal poler

Weidmüller Sockelhuskabel Totalt antal poler 1 Rastermått: 7.62 mm 1124790000 25 st Box

Artikelnr.:306890

Leverans mån 4 jan. 2027

Conrad Electronic

36 A

Hona rak

7.62 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 552,00 kr^*

Weidmüller Sockelhuskabel Totalt antal poler 1 Rastermått: 7.62 mm 1124850000 25 st Box

Artikelnr.:306896

Leverans mån 4 jan. 2027

Conrad Electronic

36 A

Hona rak

7.62 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 632,00 kr^*

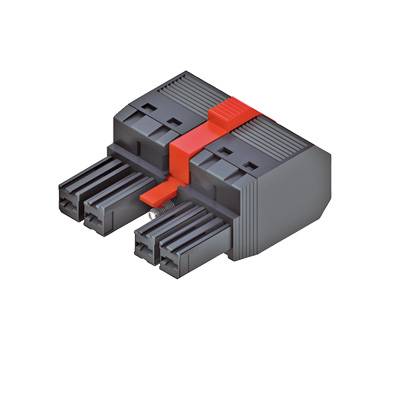

Weidmüller Sockelhuskabel Totalt antal poler 2 Rastermått: 7.62 mm 1060630000 65 st

Artikelnr.:282995

Leverans tors 7 jan. 2027

Conrad Electronic

36 A

Hona rak

7.62 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 992,00 kr^*

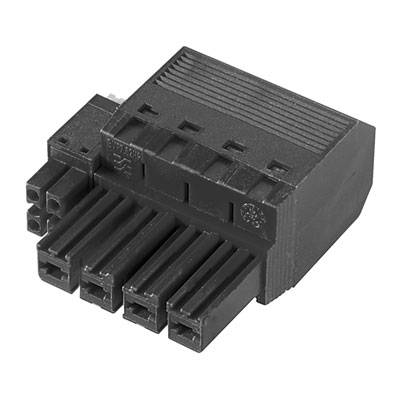

Weidmüller Sockelhuskabel Totalt antal poler 2 Rastermått: 7.62 mm 1080550000 65 st

Artikelnr.:286832

Leverans tors 7 jan. 2027

Conrad Electronic

35 A

Hona rak

7.62 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 512,00 kr^*

Weidmüller Sockelhuskabel Totalt antal poler 2 Rastermått: 7.62 mm 1081030000 45 st

Artikelnr.:286911

Leverans tors 7 jan. 2027

Conrad Electronic

35 A

Hona rak

7.62 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 272,00 kr^*

Weidmüller Sockelhuskabel Totalt antal poler 2 Rastermått: 7.62 mm 1081610000 50 st

Artikelnr.:286925

Leverans tors 7 jan. 2027

Conrad Electronic

35 A

Hona rak

7.62 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 952,00 kr^*

Weidmüller Sockelhuskabel Totalt antal poler 2 Rastermått: 7.62 mm 1081930000 50 st

Artikelnr.:287133

Leverans tors 7 jan. 2027

Conrad Electronic

35 A

Hona rak

7.62 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 952,00 kr^*

Weidmüller Sockelhuskabel Totalt antal poler 2 Rastermått: 7.62 mm 1082080000 45 st

Artikelnr.:287209

Leverans tors 7 jan. 2027

Conrad Electronic

35 A

Hona rak

7.62 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 352,00 kr^*

Weidmüller Sockelhuskabel Totalt antal poler 2 Rastermått: 7.62 mm 1124750000 50 st

Artikelnr.:306886

Leverans mån 4 jan. 2027

Conrad Electronic

36 A

Hona rak

7.62 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 912,00 kr^*

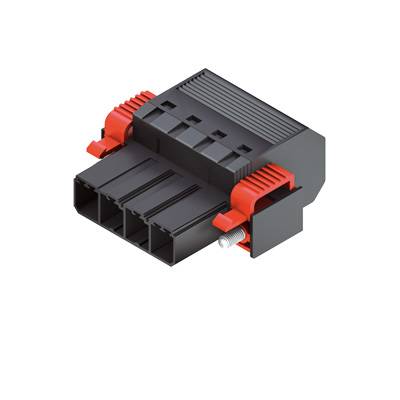

Weidmüller Sockelhuskabel Totalt antal poler 2 Rastermått: 7.62 mm 1124810000 50 st

Artikelnr.:306891

Leverans mån 4 jan. 2027

Conrad Electronic

36 A

Hona rak

7.62 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 912,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 286927 Weidmüller Sockelhuskabel Totalt antal poler 4 Rastermått: 7.62 mm 1081660000 30 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 286927 Weidmüller Sockelhuskabel Totalt antal poler 4 Rastermått: 7.62 mm 1081660000 30 st

Beskrivning

Kombinerad 180°-hylsdel med kraft- och signalkontakter med PUSH IN-anslutning inkl. självlåsande mittenflänslåsning och som tillval jackbar skärmanslutning i delning 7.62.
Gör det möjligt att samtidigt jacka i energi-, signal- och (alternativt) EMC-skärmanslutning. Idealisk för anslutning av servo- och asynkrondrifter.
Uppfyller kraven i IEC 61800-5-1 och för energikontakterna UL 1059 klassC 600 V. Den självlåsande mittflänsen minskar platsbehovet med en rasterbredd jämfört med konventionella lösningar.
Den jackbara skärmanslutningen kontakterar över en stor yta på kapslingen och behöver inte skruvas fast. Som alternativ efter förfrågan: utan skärmanslutning, utan flänslåsning eller mittfläns med extra skruvlåsning.

0,2 - 10,0mm² (IEC) / 24 - 12 AWG (UL)1000V (IEC) / 600V (UL)38 A (IEC) / 35 A (UL)
