Name: Weidmüller Sockelhuskabel BV/SV Totalt antal poler 3 Rastermått: 7.62 mm 1157450000 35 st
Brand: Weidmüller
SKU: 307951
Availability: BackOrder

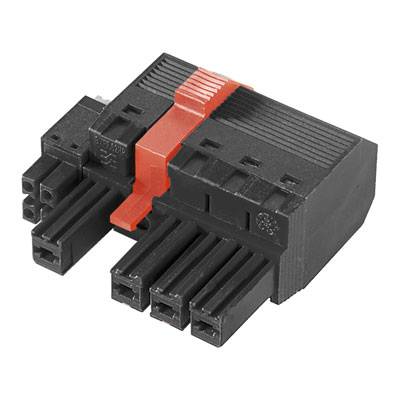

Svart kontaktdon med flera anslutningar och en röd säkringsclips i mitten, lämplig för elektroniska kopplingar.

Typ av produkt

Sockelhuskabel

Konstruktionsform

Hona rak

Antal serier

Serie

BV/SV

7.62 mm

Datablad (PDF)

Leverans tis 29 dec. 2026

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 35 st)

Set

Toal (2 952,00 kr / stycken)

2 952,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Kretskortsstickanslutning, Hylsstickpropp, 7,62 mm, Antal poler: 3, 180°, PUSH IN-fjäderanslutning, Anslutningsområde, märkarea, max.: 10 mm², Box

Innehåll: 35 st
Antal serier: 1
Totalt antal poler: 3

Viktig information!

Tekniska specifikationer

Typ av produkt: Sockelhuskabel

Konstruktionsform: Hona rak

Antal serier: 1

Anslutningssystem: wire-to-board

Serie: BV/SV

RM: 7.62 mm

Antal positioner per rad: 3

Totalt antal poler: 3

Bredd: 44.70 mm

Nominell ström: 33 A

Nominell ström - avrundad: 33 A

Innehåll: 35 st

AWG max.: 8

AWG min.: 24

avisolering längd (max.): 12.00 mm

Mått.: (L x B x H) 24.30 x 44.70 x 39.36 mm

Anslutning: Fjäderklämma
Anslutning

Höljematerial: PA GF

Tillverkarnr.: 1157450000

Industriförpackning: Ja

Kontaktmaterial: Kopparlegering, förtennad

Kontaktyta kontaktsida: förtennad

Nominell spänning: 600 V

Höjd: 39.36 mm

Längd: 24.30 mm

max. Tvärsnitt: 10.00 mm²

Area min.: 0.50 mm²

RoHS-godkänd: Ja

Kontaktriktning: Vinkelrät till PCB

Typ: BVF 7.62HP/03/180MSF2 BCF/06R SN BK BX

UKCA: Ej tillämpligt

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Bredd

Serie

Totalt antal poler

Weidmüller Sockelhuskabel BL/SL Totalt antal poler 10 Rastermått: 5.08 mm 1087330000 30 st

Artikelnr.:288901

Leverans ons 9 dec.

Conrad Electronic

20 A

60.62 mm

BL/SL

5.08 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 992,00 kr^*

Weidmüller Sockelhuskabel BL/SL Totalt antal poler 11 Rastermått: 5.08 mm 1087340000 24 st

Artikelnr.:288941

Leverans ons 9 dec.

Conrad Electronic

20 A

65.70 mm

BL/SL

5.08 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 752,00 kr^*

Weidmüller Sockelhuskabel BL/SL Totalt antal poler 12 Rastermått: 5.08 mm 1087130000 24 st

Artikelnr.:288428

Leverans ons 9 dec.

Conrad Electronic

20 A

70.78 mm

BL/SL

5.08 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 912,00 kr^*

Weidmüller Sockelhuskabel BL/SL Totalt antal poler 12 Rastermått: 5.08 mm 1087350000 24 st

Artikelnr.:288945

Leverans ons 9 dec.

Conrad Electronic

20 A

70.78 mm

BL/SL

5.08 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 912,00 kr^*

Weidmüller Sockelhuskabel BL/SL Totalt antal poler 16 Rastermått: 5.08 mm 1068510000 18 st

Artikelnr.:283364

Leverans ons 9 dec.

Conrad Electronic

20 A

91.10 mm

BL/SL

5.08 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

Weidmüller Sockelhuskabel BL/SL Totalt antal poler 18 Rastermått: 5.08 mm 1087410000 18 st

Artikelnr.:289031

Leverans ons 9 dec.

Conrad Electronic

20 A

101.26 mm

BL/SL

5.08 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 072,00 kr^*

Weidmüller Sockelhuskabel BL/SL Totalt antal poler 2 Rastermått: 5.08 mm 1087250000 90 st

Artikelnr.:288824

Leverans tis 19 jan. 2027

Conrad Electronic

20 A

29.50 mm

BL/SL

5.08 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 592,00 kr^*

Weidmüller Sockelhuskabel BL/SL Totalt antal poler 3 Rastermått: 5.08 mm 1087260000 72 st

Artikelnr.:288839

Leverans ons 9 dec.

Conrad Electronic

20 A

29.50 mm

BL/SL

5.08 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 752,00 kr^*

Weidmüller Sockelhuskabel BL/SL Totalt antal poler 4 Rastermått: 5.08 mm 1087270000 60 st

Artikelnr.:288842

Leverans ons 9 dec.

Conrad Electronic

20 A

30.14 mm

BL/SL

5.08 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

Weidmüller Sockelhuskabel BL/SL Totalt antal poler 5 Rastermått: 5.08 mm 1087280000 48 st

Artikelnr.:288843

Leverans ons 9 dec.

Conrad Electronic

20 A

35.22 mm

BL/SL

5.08 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 752,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 307951 Weidmüller Sockelhuskabel BV/SV Totalt antal poler 3 Rastermått: 7.62 mm 1157450000 35 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 307951 Weidmüller Sockelhuskabel BV/SV Totalt antal poler 3 Rastermått: 7.62 mm 1157450000 35 st

Beskrivning

Kombinerad 180°-hylsdel med kraft- och signalkontakter med PUSH IN-anslutning inkl. självlåsande mittenflänslåsning och som tillval jackbar skärmanslutning i delning 7.62.
Gör det möjligt att samtidigt jacka i energi-, signal- och (alternativt) EMC-skärmanslutning. Idealisk för anslutning av servo- och asynkrondrifter.
Uppfyller kraven i IEC 61800-5-1 och för energikontakterna UL 1059 klassC 600 V. Den självlåsande mittflänsen minskar platsbehovet med en rasterbredd jämfört med konventionella lösningar.
Den jackbara skärmanslutningen kontakterar över en stor yta på kapslingen och behöver inte skruvas fast. Som alternativ efter förfrågan: utan skärmanslutning, utan flänslåsning eller mittfläns med extra skruvlåsning.

0,2 - 10,0mm² (IEC) / 24 - 12 AWG (UL)1000V (IEC) / 600V (UL)38 A (IEC) / 35 A (UL)
