VOLTCRAFT DOV1002 Digitalt oscilloskop 100 MHz 2 kanaler 1.25 GSa/s 50 Mpts 12 Bit Digital lagring (DSO) 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
23 Styck (Bara så länge lagret räcker)
Antal
Toal (1 912,00 kr / stycken)
1 912,00 kr
exkl. moms
Fri frakt
Höjdpunkter & detaljer

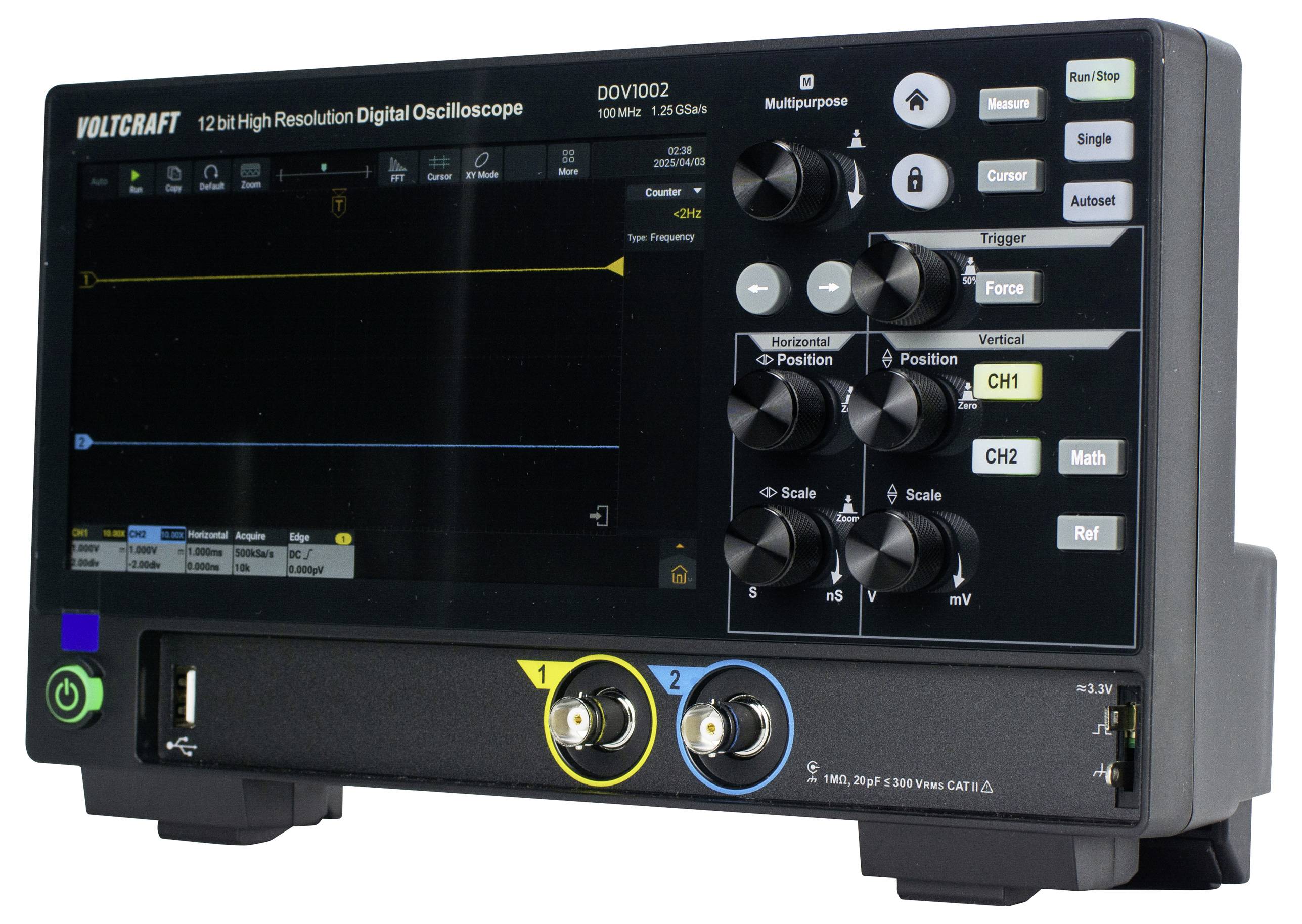

VOLTCRAFT Digitalt oscilloskop DOV1002 100 MHz 2 kanaler 12 Bit
- 100 MHz Bandbredd
- Antal analoga ingångar max. 2

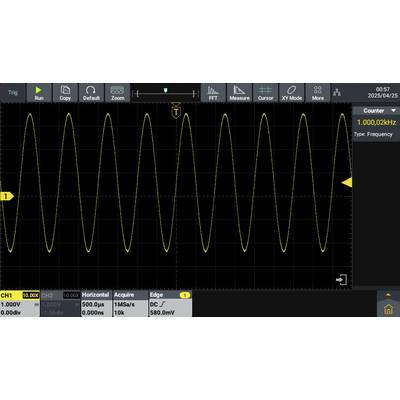

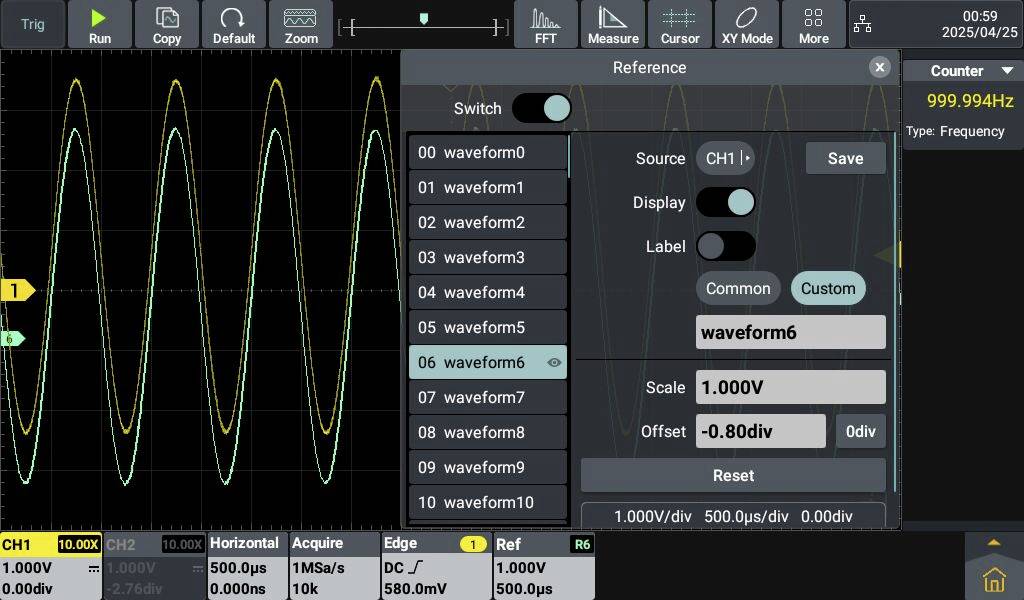

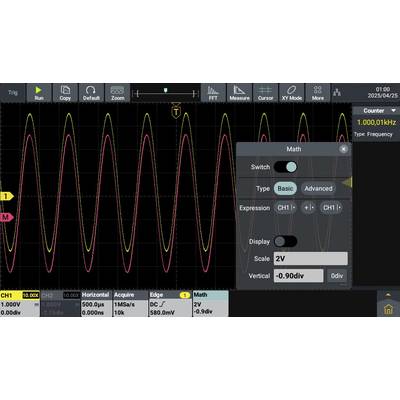

- 17,78 cm (7 tum) beröringskänslig skärm, stöder rörelsekontroll
- Realtidsregistrering av 50.000 wfms/s, segmentregistrering 700.000 wfms/s.
- ADC med hög 12-bitars upplösning
- Samplingshastighet: En kanal (1,25 GSA/s), alla kanaler (625 MSA/s)
Tekniska specifikationer
- Typ av produkt
Digitalt oscilloskop
- Bandbredd
100 MHz
- Samplingsfrekvens / kanal
1.25 GSa/s
- Visning
LCD-pekskärm, 1024 x 600 pixlar
- Upplösning
12 Bit
- Bildskärmsformat
17.78 cm
- Oscilloskop - specifikationer
Digital lagring (DSO)
- Tidsbas
1 ns/div - 1000 s/div, step by 1-2-5
- Antal analoga ingångar max.
2
(ej certifierad kalibrering)
- Mätningskategori
CAT II
- Vertikalavböjning
±2 V (500 μV/ruta – 200 mV/ruta)
±80 V (500 mV/ruta – 10 V/ruta)
- Ingångsimpedans
1 MΩ ± 2%
- Ingångskoppling
DC, AC, jordning
- Ingångsspänning
300 V
- Spänningsförsörjning (specifikationer)
12 V 4 A TYP-C
- Mått.
(L x B x H) 160 x 260 x 78 mm
- Vikt
1.5 kg
- Display
1024 x 600 p.
- Bredd
260 mm
- Höjd
78 mm
- Längd
160 mm

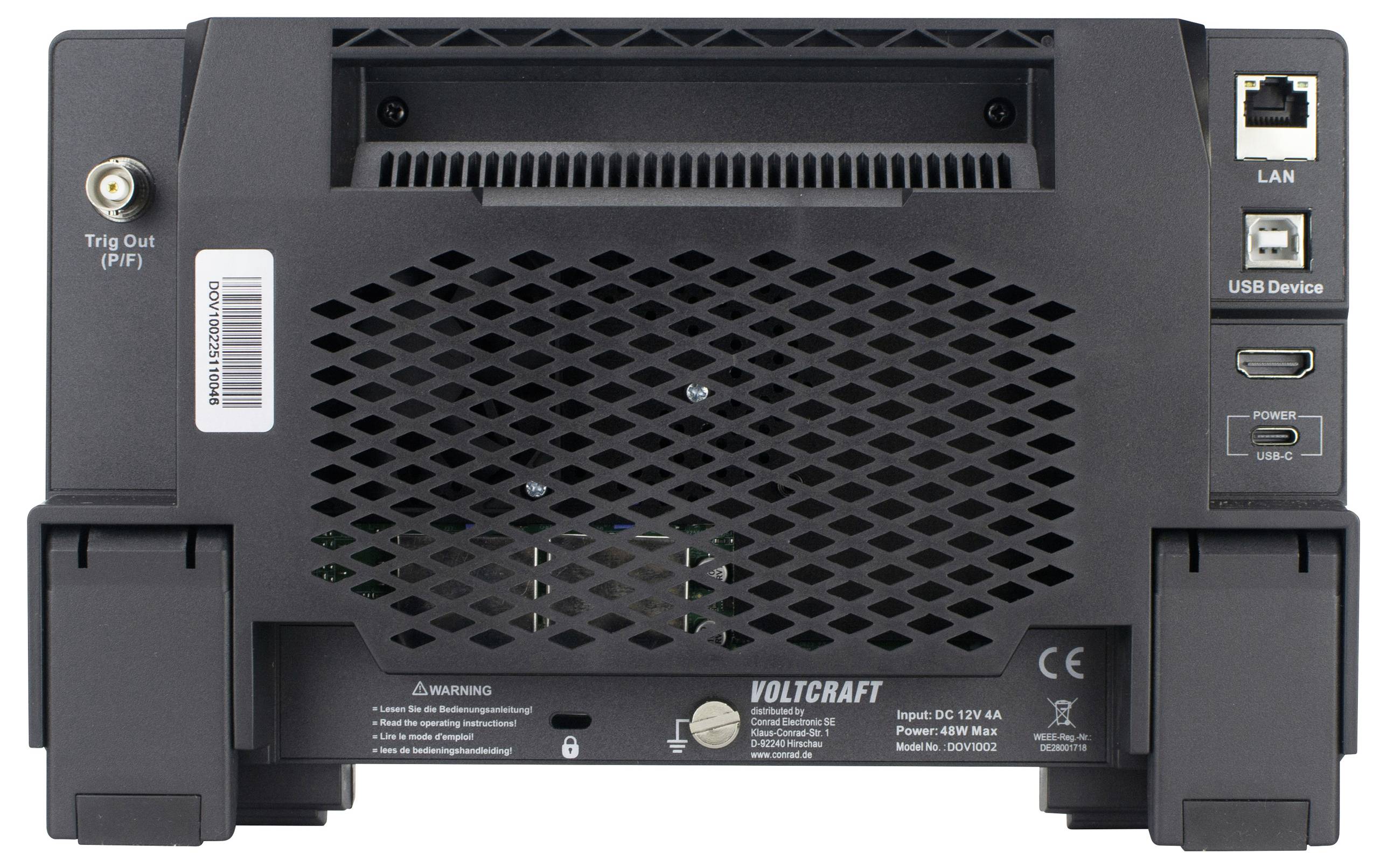

- Gränssnitt
USB-C
USB-enhet
USB-Host
HDMI
LAN
- Minnesdjup / kanal
50 Mpts
- Typ
DOV1002
- Plastfri förpackning
Plastfri förpackning
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3350783 VOLTCRAFT DOV1002 Digitalt oscilloskop 100 MHz 2 kanaler 1.25 GSa/s 50 Mpts 12 Bit Digital lagring (DSO) 1 st
Villkor för garanti
Villkor för garanti 3350783 VOLTCRAFT DOV1002 Digitalt oscilloskop 100 MHz 2 kanaler 1.25 GSa/s 50 Mpts 12 Bit Digital lagring (DSO) 1 st
Nedladdning
Nedladdning 3350783 VOLTCRAFT DOV1002 Digitalt oscilloskop 100 MHz 2 kanaler 1.25 GSa/s 50 Mpts 12 Bit Digital lagring (DSO) 1 st

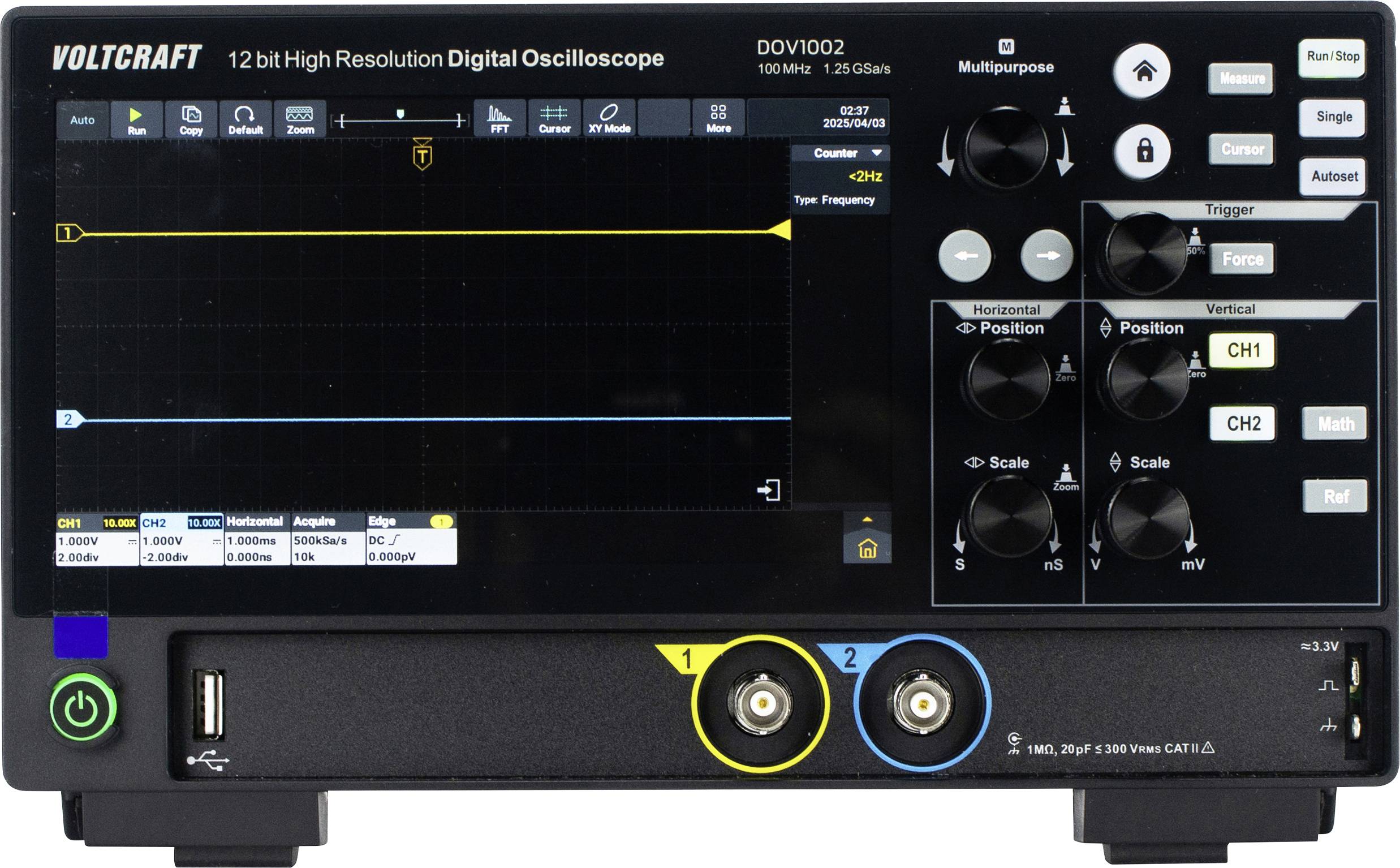

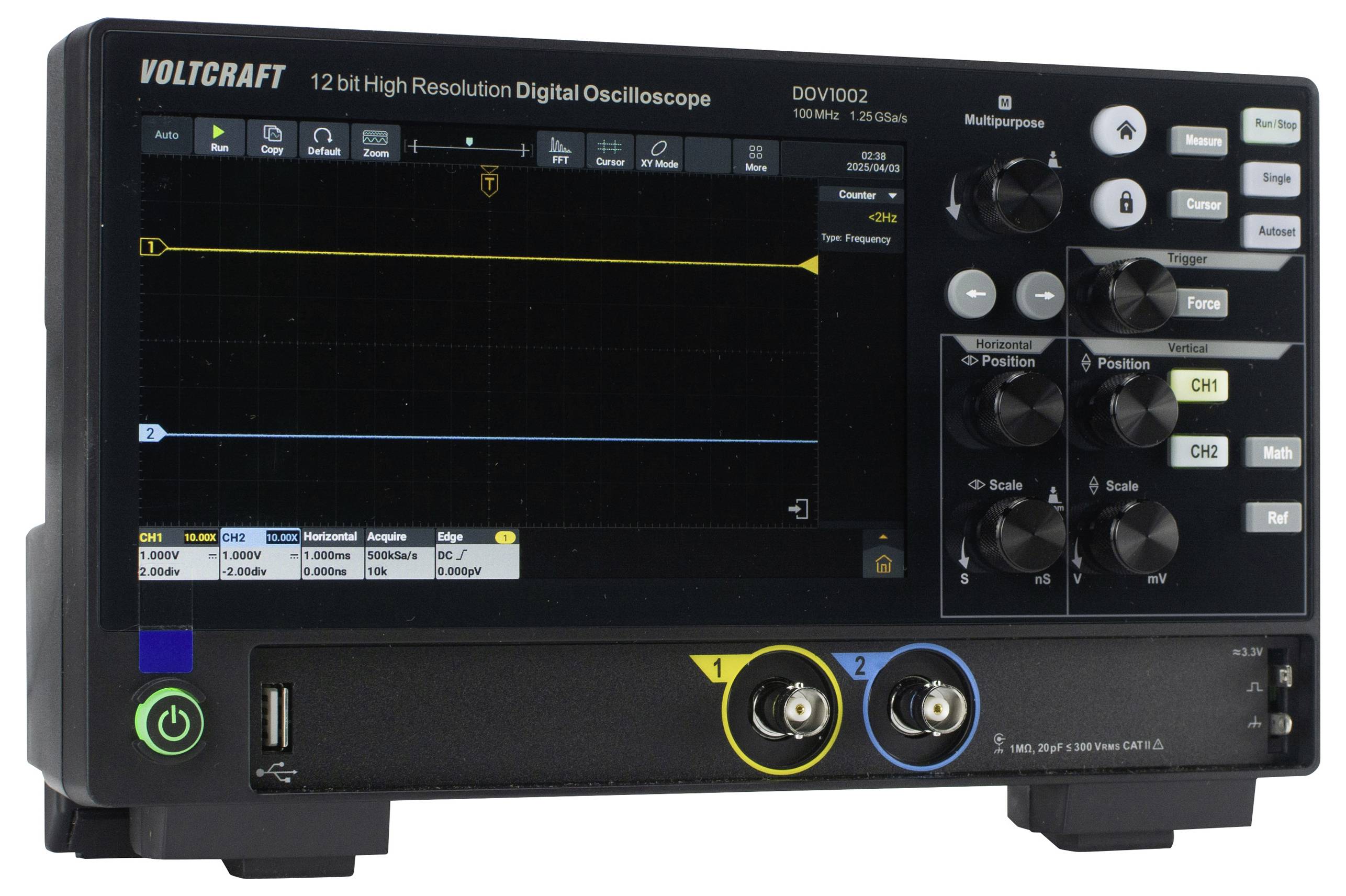

Beskrivning
Högklassig, innovativ och kompakt
DOV-oscilloskop-serien från VOLTCRAFT imponerar med en hel rad tekniska highlights och högsta användningskomfort: En analog/digital-omvandlare med 12-bitars upplösning hör också till grundutrustningen USB-, LAN- och HDMI-gränssnitt. I centrum står 7-tums touchdisplayen, med en upplösning på 1024 x 600 pixlar. Den reagerar inte bara på beröring, utan även på gester och gör därmed omständlig menyhantering onödig.
Utmärkta tekniska data.
Alla digitala DOV-oscilloskop från VOLTCRAFT arbetar med en maximal avkänningshastighet på 1,25 GSA/s. Realtidsregistreringen ligger på 50.000 wfms/s och segmentregistrering på 700.000 wfms/s, vilket också gör att oregelbundna signaler snabbt och exakt kan registreras. Den horisontella avsökningshastigheten sträcker sig från 1 ns/div till 1000 s/div (1-2-5 steg).
Många triggerfunktioner
En av fördelarna med DOV-serien från VOLTCRAFT är de omfattande triggerfunktionerna. Även signaler som är svåra att trigger, kan tack vare triggertyper flank, video, impuls, stigning, runt, fönster, timeout, nth, logik, RS232/UART, I2C, SPI, CAN, LIN-trigger.
Specifikationer för DOV1002
Dov1002 har 100 MHz bandbredd och två analoga ingångar. Signalinspelningslängden är 50 M och för översiktlig visning och utvärdering är det möjligt att visa realtidssignal på datorn. Som trigger-källor finns de båda ingångarna CH1 och CH2 till förfogande och mellan samples, spets, hög upplösning, medelvärde och segmentering kan väljas. Den vertikala känsligheten kan ställas in från 500 µV/div till 10 V/div.
I leveransen ingår tillbehör
Voltcraft VOLTCRAFT DOV1002 levereras med USB Type-C nätenhet, USB-kabel, två mätspetsar och ett spänningsset. Dessutom medföljer en programvara med engelsk bruksanvisning på CD, en kortfattad bruksanvisning och säkerhetsdatabladet.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Inspelningslängd 50 M
- Realtidssignalvisning på datorn

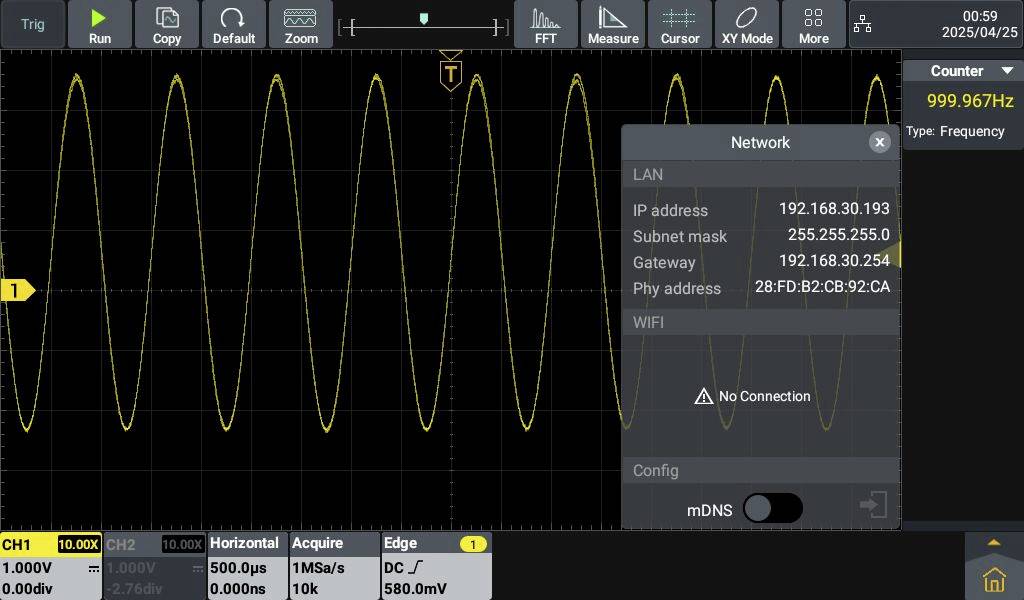

- GRÄNSSNITT USB, LAN, HDMI
- Displayupplösning 1024 x 600 pixel
- Horisontell avsökningshastighet: 1 ns/div - 1000 s/div, 1-2-5 steg
- Detekteringsfunktioner: Sample, spets, hög upplösning, medelvärde, segmentering
- Triggerkällor: CH1, CH2
- Triggertyp: Flank, video, impuls, stigning, runt, fönster, timeout, nth, logik, RS232/UART, I2C, SPI, CAN, LIN-TRIGGER
- Vertikal känslighet: 500 µV/div till 10 V/div

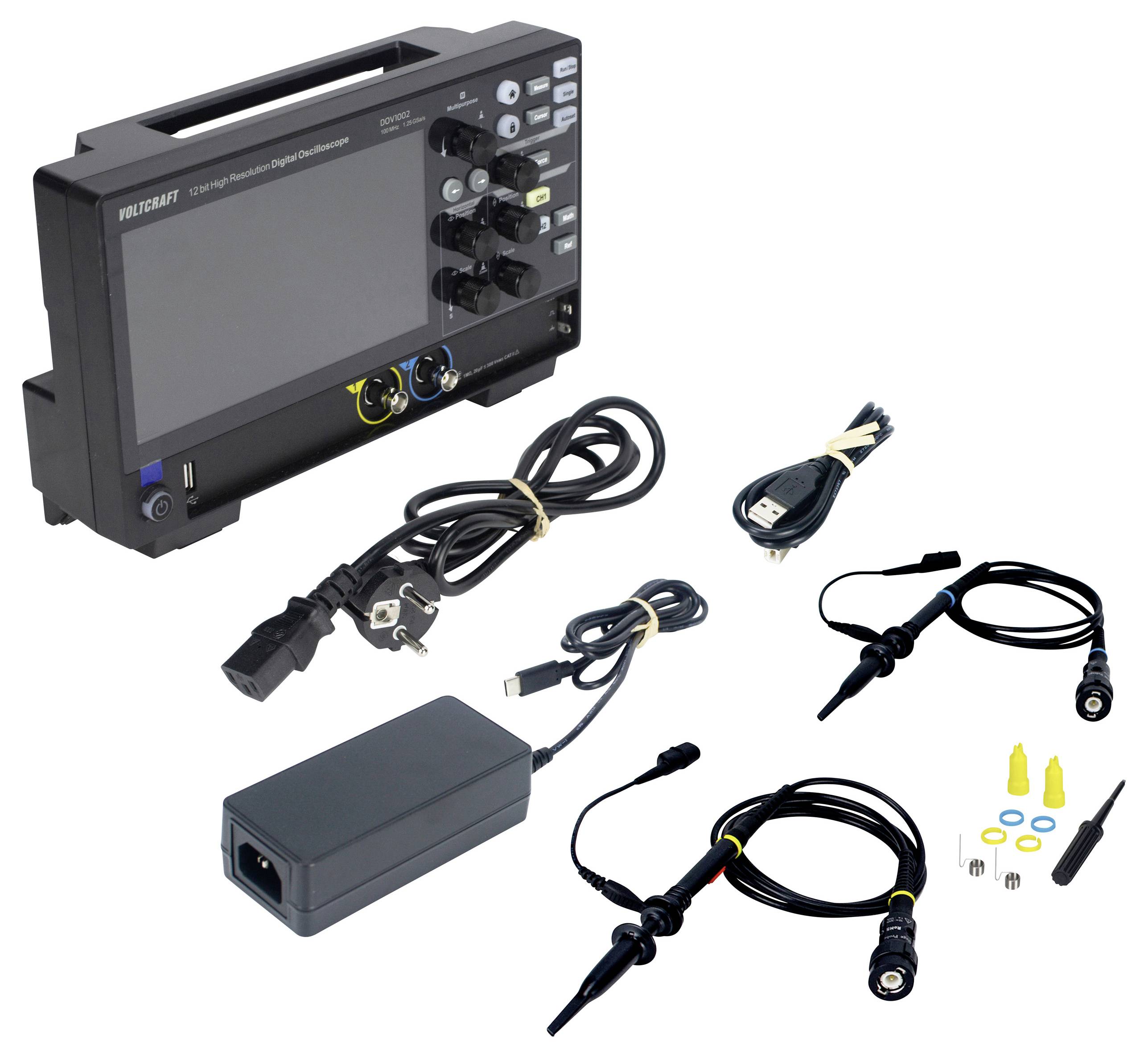

Ingår i leveransen
- Oscilloskop
- USB typ-C nätenhet
- USB-kabel
- 2 x mätspetsar
- Provspänningssats
- Programvara och engelsk bruksanvisning på CD.
- Snabbguide
- Säkerhetsdatablad
