Name: Uni-T UTG4164X Funktionsgenerator nätdriven 1 µHz - 160 MHz 4 kanaler Sinus, Fyrkant (value.1376410), Ramp, Brus (value.
Brand: Uni-T
SKU: 3837316
Availability: BackOrder

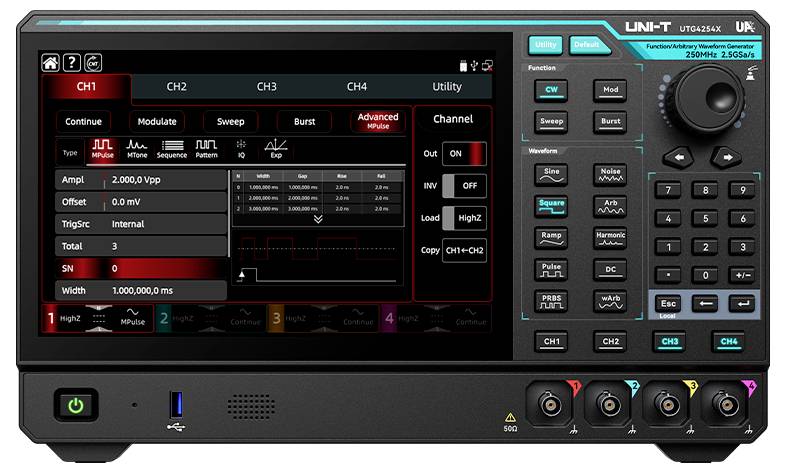

UNI-T funktionsgenerator främre panel med pekskärmsinställningar för CH1 pulsform, amplitud, offset, frekvens, bredd och utgångskanalkontroller.

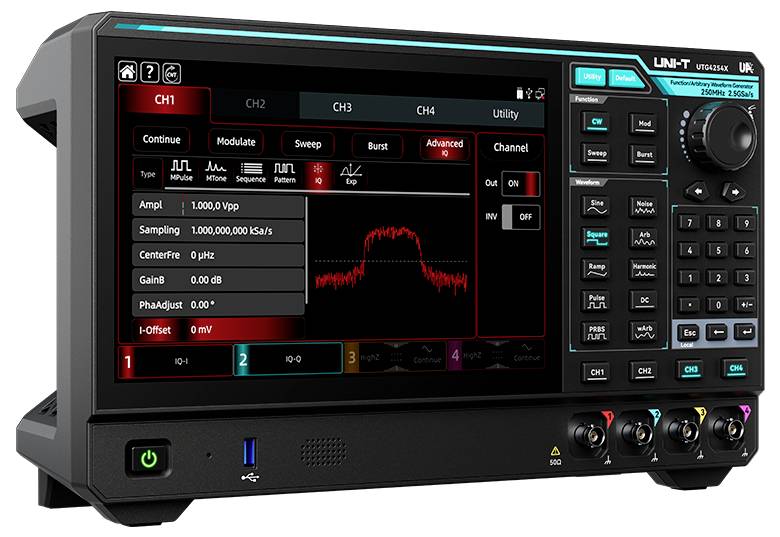

Digitalt oscilloskop visar kanal 1-inställningar och en röd vågformvisning med en trappstegspulssignal.

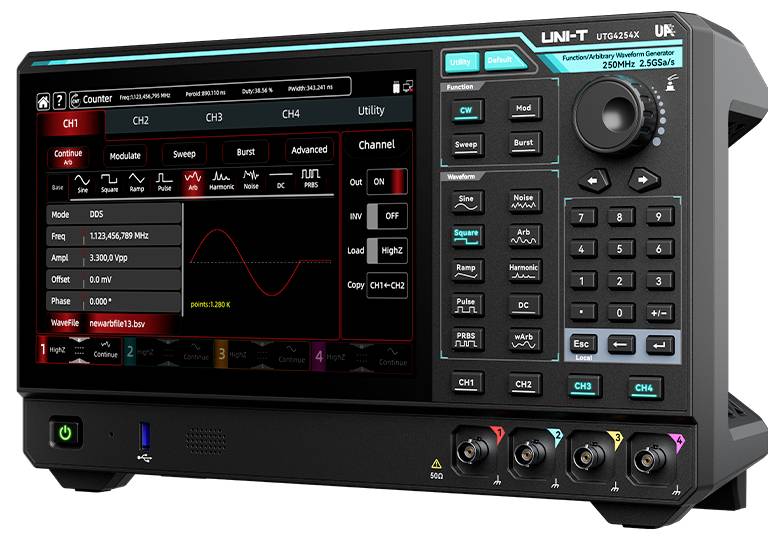

En digital oscilloskop-funktionsgenerator som visar en röd vågform på CH1, med kontrollknappar och kanalingångar på frontpanelen.

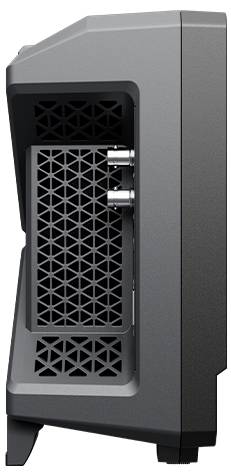

Svart datortornväska visas i sidovy, med en ventilerad frontpanel och två USB-portar på högerkanten.

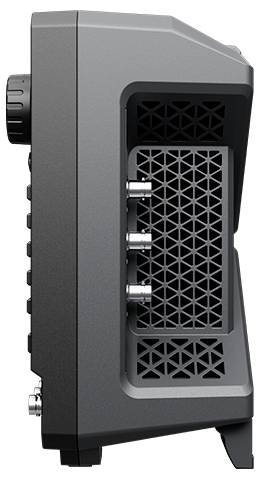

Sidovy av en grå och svart elektronisk enhet med ventilerade paneler, sidoknoppar och flera metallkontaktportar.

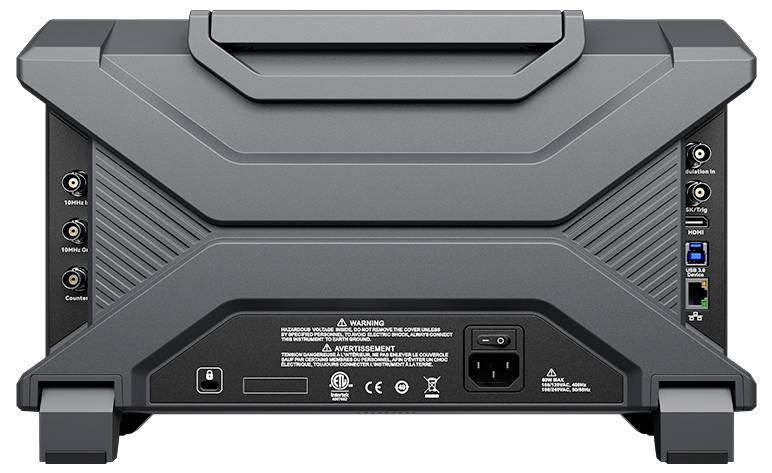

Bakvy av en robust monitor som visar flera ingångsportar och strömkopplingar, med inbyggd ställning och varningsetiketter.

1/6

Datablad (PDF)

Leverans tis 20 okt.

1 Styck

Antal

Styck

Toal (26 312,00 kr / stycken)

26 312,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Funktionsgenerator

Max. Utgångsfrekvens 160 MHz
Avsökningshastighet 2,5 GSa/s
Vertikal upplösning 16 bitar
4 kanaler
Valfri vågformslängd: 128 Mpts
Display: 10,1-tums TFT-LCD-pekskärm

Tekniska specifikationer

10,1-tums kapacitiv pekskärm
4 oberoende kanaler med full effekt
Signal-överlagring (SNR)
Digital protokollutgång (SPI, I2C, UART)
Avancerade funktioner (Multi-Pulse, Multi-Tone, Sequence, Pattern, i/Q, Expression)

Utgångssignalform: Sinus, fyrkant, ramper/triangel, impuls, harmonisk, brus, PRBS, DC, arbiträr

Typ av produkt: Funktionsgenerator nätdriven

Frekvens: 1 µHz - 160 MHz

Signal-utgångsformer: Sinus
Fyrkant (value.1376410)
Ramp
Brus (value.1376413)
Arbiträr
Triangel (value.1376409)

Frekvensområde sinus: 1 µHz – 160 MHz

Distorsionsfaktor sinus: 0,07 %

Frekvensområde fyrkant: 1 µHz – 80 MHz

Stigtid fyrkantig: 2 ns

Visning: LCD

Frekvensområde trekant: 1 µHz – 20 MHz (Rampenwelle) Hz

Frekvensområde ARB: 1 µHz – 50 MHz (DDS-Modus) Hz

: (ej certifierad kalibrering)

Wobbelfunktion: Ja (Sweep: Linjär, logaritmisk, lista, steg)

Intern modulation: AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM

Extern modulering: AM, FM, PM, DSB-AM, ASK FSK, PSK, OSK, PWM, SUM

VCF: Ja

Trigger (synkron): Intern, extern (stigande/fallande flank), manuell

Gate (asynkron): Ja (Gated Burst Mode)

Extern frekvensmätning: Ja (integrerad frekvensräknare: 100 MHz - 800 MHz, 8 siffror/s)

Mått.: (B x H) 361 mm x 209 mm

Vikt: 4.5 kg

Antal kanaler: 4 kanaler

Frekvens (max.): 160 MHz

Frekvens min.: 1 µHz

Egenskaper: inkl. Frekvensräknare

Kalibreringsservice: Fabrikskalibrering utan certifikat

Mätningskategori: CAT II

Bredd: 361 mm

Höjd: 209 mm

Gränssnitt: USB-enhet
USB-Host
LAN
HDMI

Spänningsförsörjning: 230 V/AC

Typ: UTG4164X

Dokument & nedladdningar

Datablad

Datablad 3837316 Uni-T UTG4164X Funktionsgenerator nätdriven 1 µHz - 160 MHz 4 kanaler Sinus, Fyrkant (value.1376410), Ramp, Brus (value.

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3837316 Uni-T UTG4164X Funktionsgenerator nätdriven 1 µHz - 160 MHz 4 kanaler Sinus, Fyrkant (value.1376410), Ramp, Brus (value.

Beskrivning

UTG4164X ger 160 MHz utgångsfrekvens på fyra likvärdiga kanaler med 2,5 GSA/s avsökningshastighet och 16 bitars vertikal upplösning. DDS-tekniken ger exakta, stabila signalformer med snabb fyrkantsvågsignaler. Stöd för omfattande analoga och digitala moduleringssätt, PRBS, Sweep- och burst-drift samt utökade signalformer Multi-Pulse, Sequence, Multi-Tone, IQ och mönster. Med 128 Mpts arbiträrminne, inbyggd signalformseditor, frekvensräknare och 10,1-tums TFT-LCD-pekskärm är enheten mångsidigt användbar inom utveckling, utbildning och allmän elektronikkontroll.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Distorsionsfri signalåtergivning: Störningsfritt dynamikområde från -80 dBc och lågt jitter för rena, stabila signaler
Snabba flanktider: Flanktid upp till 2 ns, minimal impulsbredd ≥3 ns, fininställning i 100-ps-steg, tid per impuls kan ställas in
Fyra separata kanaler: Samtidig utmatning på alla kanaler för parallell- och multiinstrumenttester
Kanalkoppling & signaladdition: Frekvens, amplitud och fas kan anslutas fritt, utgångar kan kombineras (t.ex. CH1 = CH1 + CH2 + CH3 + CH4)
-4-kanals-synkronisering: Ändring på en kanal överför sig automatiskt till de övriga tre
One-Click SNR: Överfall av Gauss-brus för direkt bedömning av störningståligheten
15 MODULERINGSSÄTT AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
Digitalt protokollutgång: SPI, I² C och UART
Mycket exakt frekvensräknare: Maskinvaru-frekvensräknare med mätområde på 100 MHz till 800 MHz
ArbiträrsignaleEditor: Över 200 integrerade signalformer, bearbetning på enheten eller på datorn via rit- och matematiska funktioner
Avancerade signalformer som standard: Multi-Pulse, Multi-Tone, Sequence, Pattern, IQ och Exp

Ingår i leveransen

UTG4164X x1
Nätkabel x1
USB-datakabel x1
BNC-BNC-kabel x4

Tips

Ytterligare modeller

UTG4254X: 4 kanaler, 250 MHz utgångsfrekvens, 2,5 GSA/s samplingshastighet, 16-bitars vertikal upplösning, 128 Mpts arbiträra vågformslängd, 10,1-tums TFT-LCD pekskärm

UTG4104X: 4 kanaler, 100 MHz utgångsfrekvens, 2,5 GSA/s samplingshastighet, 16-bitars vertikal upplösning, 128 Mpts arbiträra vågformslängd, 10,1-tums TFT-LCD pekskärm
