Name: Siemens 3RT2016-2BB42 Kontaktor 3 NO 4 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens 1 st
Brand: Siemens
SKU: 1700739
Availability: InStock

Siemens-kontaktor SIRIUS 3RT20 för styrning av elmotorer i industrianläggningar. Enhet med flera anslutningsklämmor och kopplingsmekanism.

Ett maskinrum med öppen kontrollpanel visar komplex kabeldragning och styrelement. Regnet smattrar mot ett fönster med utsikt över en fabriksanläggning.

Kopplingsscheman och elektriska komponenter, märkta med nummer och funktion. Förbindelsevägar mellan komponenterna är markerade.

Kopplingsschema för en kontaktor med spoleanslutningar A1 (+), A2 (-) och omkopplarkontakter 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3.

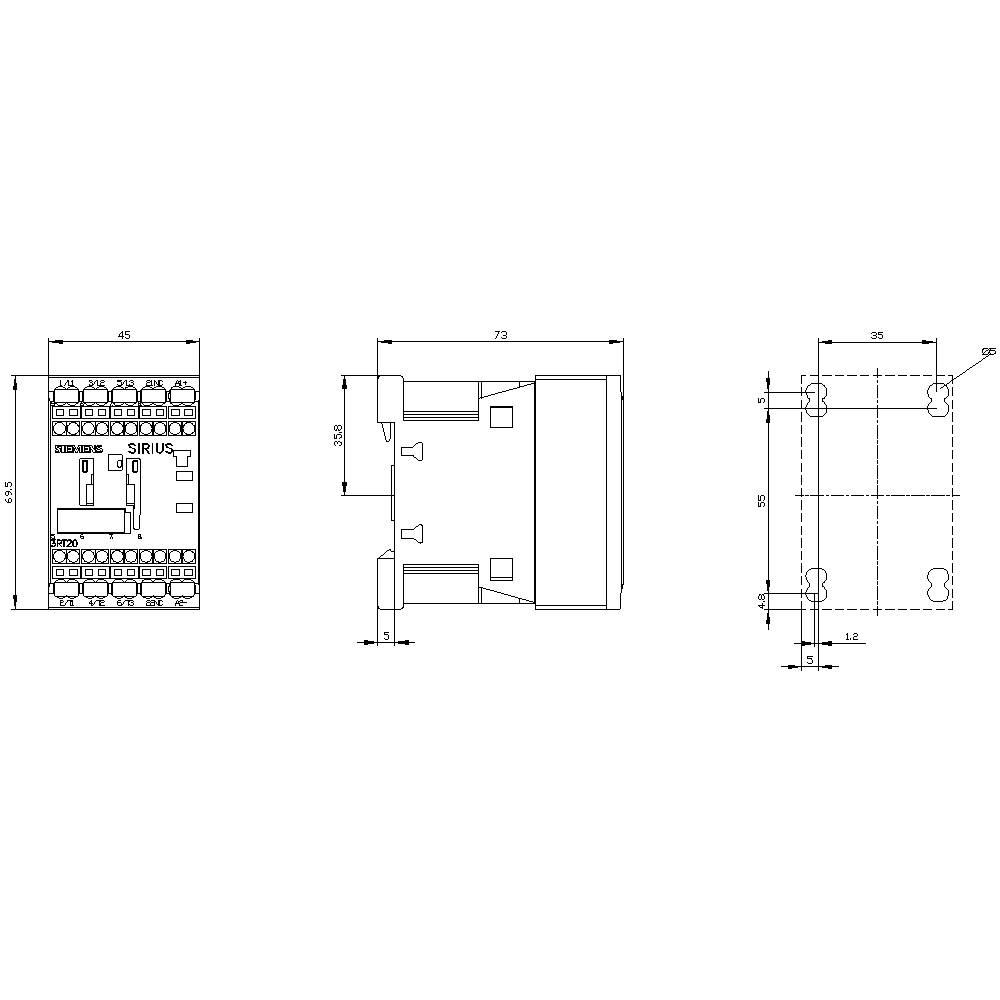

Teknisk ritning av en elektronisk enhet: front-, sido- och bakvy med exakta mått i millimeter.

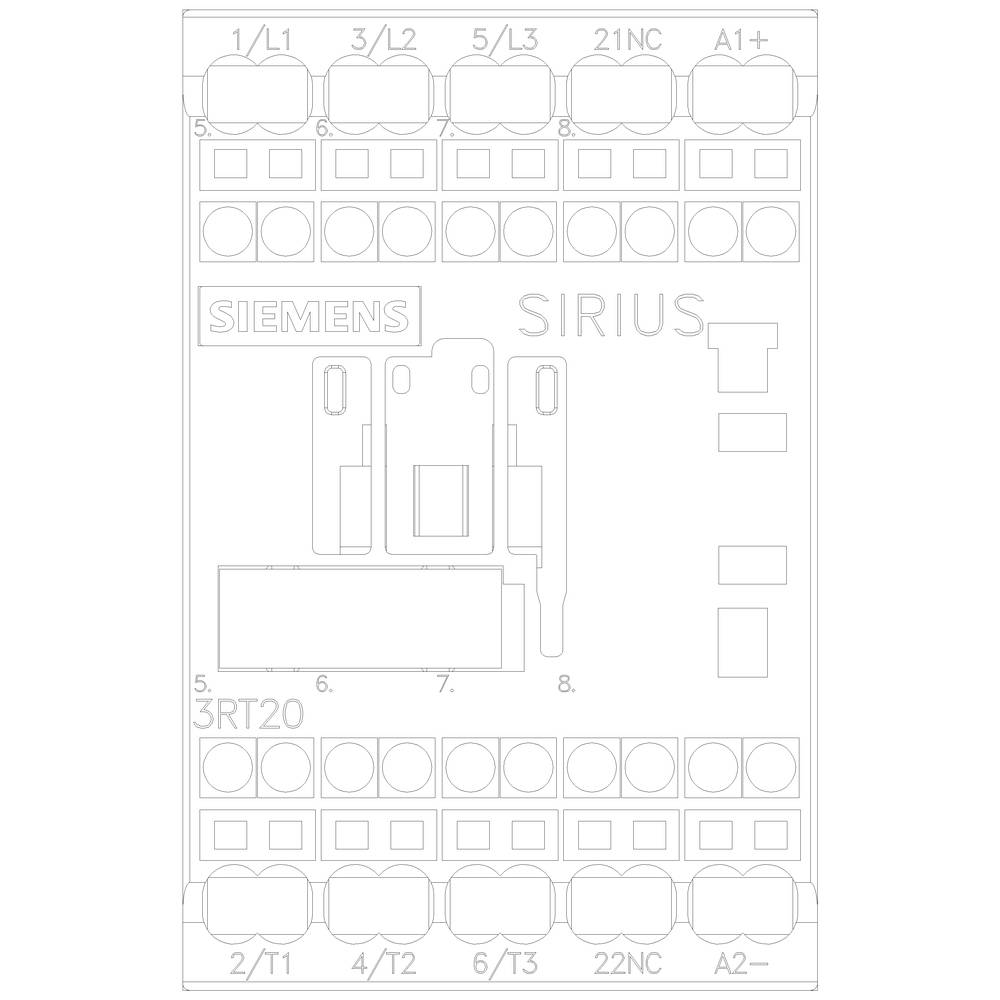

Kopplingsschema för en Siemens SIRIUS kontaktor med anslutningsklämmor och märkningar. Huvudanslutningar: L1, L2, L3. Hjälpanslutningar: 21NC, 22NC.

1/6

Liknande avbildning

Typ av produkt

Kontaktor

Antal poler

3-polig

Nominell spänning

690 V/AC

Max. effekt

4 kW

Anslutning

Fjäderdraganslutning

Datablad (PDF)

Snabb leverans tis 13 okt.

28 Styck

Antal

Styck

Toal (440,00 kr / stycken)

440,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Spänningstyp: DC
Ledararea enkeltrådig eller flertrådig: 4 mm²
Ledararea fintrådig: 2,5 mm²

Typ av produkt: Kontaktor

Typ: 3RT2016-2BB42

Konstruktionsstorlek: S00

Antal poler: 3-polig

Kontakttyp: 3 NO

Hjälpkontakt typ: 1 NC

Nominell spänning: 690 V/AC

Styrspänning (min.): 24 V/DC

Styrspänning (max.): 24 V/DC

Styrspänningsområde: 24 - 24 V/DC

Växelspänning (max.): 690 V/AC

Driftström (max.): 9 A

: 4 kW

Passar till följande märken: Siemens

Passar till följande serie: Siemens Serie Sirius

funktioner: med hjälpkontakt

Montageart: Snäppfästning
Skruvfästning

Anslutning: Fjäderdraganslutning

Mekanisk livslängd: 3000 0000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 45 mm

Höjd: 70 mm

Djup: 73 mm

Mått.: (L x B x H) 150 cm x 45 mm x 70 mm

Innehåll: 1 st

RoHS-godkänd: Ja

Längd: 150 cm

Vikt: 320 g

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: 24-24 V

: Spring clamp connection

: DC

: 8.5 A

: 3.677

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Nominell spänning

Siemens 3RT2016-2BB42 Kontaktor 3 NO 4 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:1700739

Snabb leverans tis 13 okt.

28 StyckConrad Electronic

Denna artikel

4 kW

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

440,00 kr^*

Siemens 3RT2015-1AB01 Kontaktor 3 NO 690 V/AC med hjälpkontakt Passar till följande märken: Siemens Single 1 st

Artikelnr.:1749917

Leverans tis 20 okt.

Conrad Electronic

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Siemens 3RT2015-1AP01 Kontaktor 3 NO 3 kW 230 V/AC 7 A med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:1431023

Snabb leverans tis 13 okt.

25 StyckConrad Electronic

3 kW

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

472,00 kr^*

Siemens 3RT2015-1AP02 Kontaktor 3 NO 3 kW 230 V/AC 7 A med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:1431140

Snabb leverans tis 13 okt.

12 StyckConrad Electronic

3 kW

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

440,00 kr^*

Siemens 3RT2015-1BB41 Kontaktor 3 NO 3 kW 24 V/DC 7 A med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:1431141

Snabb leverans tis 13 okt.

29 StyckConrad Electronic

3 kW

24 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

383,20 kr^*

Siemens 3RT2015-1BB42 Kontaktor 3 NO 3 kW 24 V/DC 7 A med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:1431115

Snabb leverans tis 13 okt.

40 StyckConrad Electronic

3 kW

24 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

383,20 kr^*

Siemens 3RT2015-1BB44-3MA0 Kontaktor 3 NO 3 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:1730331

Snabb leverans tis 13 okt.

2 StyckConrad Electronic

3 kW

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

600,00 kr^*

Siemens 3RT2015-1FB41 Kontaktor 3 NO 690 V/AC med diod Passar till följande märken: Siemens Piece 1 st

Artikelnr.:1730339

Snabb leverans tis 13 okt.

4 StyckConrad Electronic

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Siemens 3RT2015-2AP01 Kontaktor 3 NO 3 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:1730363

Snabb leverans tis 13 okt.

4 StyckConrad Electronic

3 kW

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Siemens 3RT2015-2BB42 Kontaktor 3 NO 3 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:1730507

Snabb leverans tis 13 okt.

12 StyckConrad Electronic

3 kW

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

383,20 kr^*

Dokument & nedladdningar

Datablad

Datablad 1700739 Siemens 3RT2016-2BB42 Kontaktor 3 NO 4 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1700739 Siemens 3RT2016-2BB42 Kontaktor 3 NO 4 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens 1 st

Beskrivning

Effektskydd, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3-polig, DC 24 V, hjälpkontakter: 1 Ö, fjäderanslutning, storlek S00 kontaktor SIRIUS 3RT2 för styrning av motorer.
Skydden 3RT2 är en del av SIRIUS systemlådan med sina perfekt anpassade produkter. Den övertygar med stor prestanda och samtidigt kompakt konstruktion och hög kontakttillförlitlighet. De kan kombineras på många olika sätt med andra komponenter inom branschen. Många av verktygsambanden är testade från fabriken. Skydden ger optimal anslutning till styrningen för varje användning (parallell, via ASieller IO-link). Inbyggd hjälpbrytare minskar komplexiteten i din installation. Anslutningarna på framsidan möjliggör enkel ledningsdragning. Skydden 3RT2 är klimatsäker, globalt godkänd (t.ex. IEC och UL/CSA) och IE3/IE4ready.
De finns i olika storlekar och i ett stort effektområde i AC- och DC-drift. Förutom skruvanslutningsteknik står enheterna genomgående med fjäderanslutning för en snabb, underhållsfri och vibrationsskyddad anslutning.
Det omfattande tillbehöret som t.ex. hjälpbrytare, hjälputlösare etc. är enhetligt för alla modellstorlekar. Tillgängliga kopplingskomponenter, funktionsmoduler och matningssystemet SIRIUS 3RV29 minskar avsevärt ledningsinsatsen.
Effektskydden 3RT2 löser upp den beprövade serien 3RT1 (upp till 55 kW).
Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
