Name: Siemens 3RH2911-2GA40 Hjälpbrytare 4 NO jackbar Passar till följande märken: Siemens Single 1 st
Brand: Siemens
SKU: 2862290
Availability: InStock

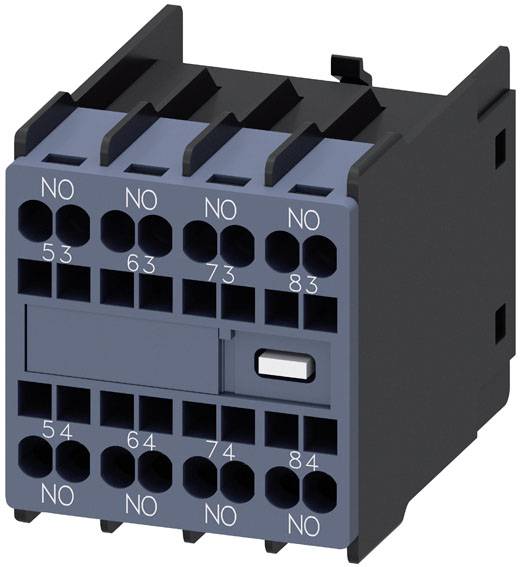

Ett svart elektriskt reläe med flera anslutningsklämmor och märkningar 'NO' för varje anslutning, visat i en 3D-representation.

Inre vy av ett kontrollskåp med elektroniska komponenter till vänster och ett regnvått fönster som visar maskiner i en verkstad.

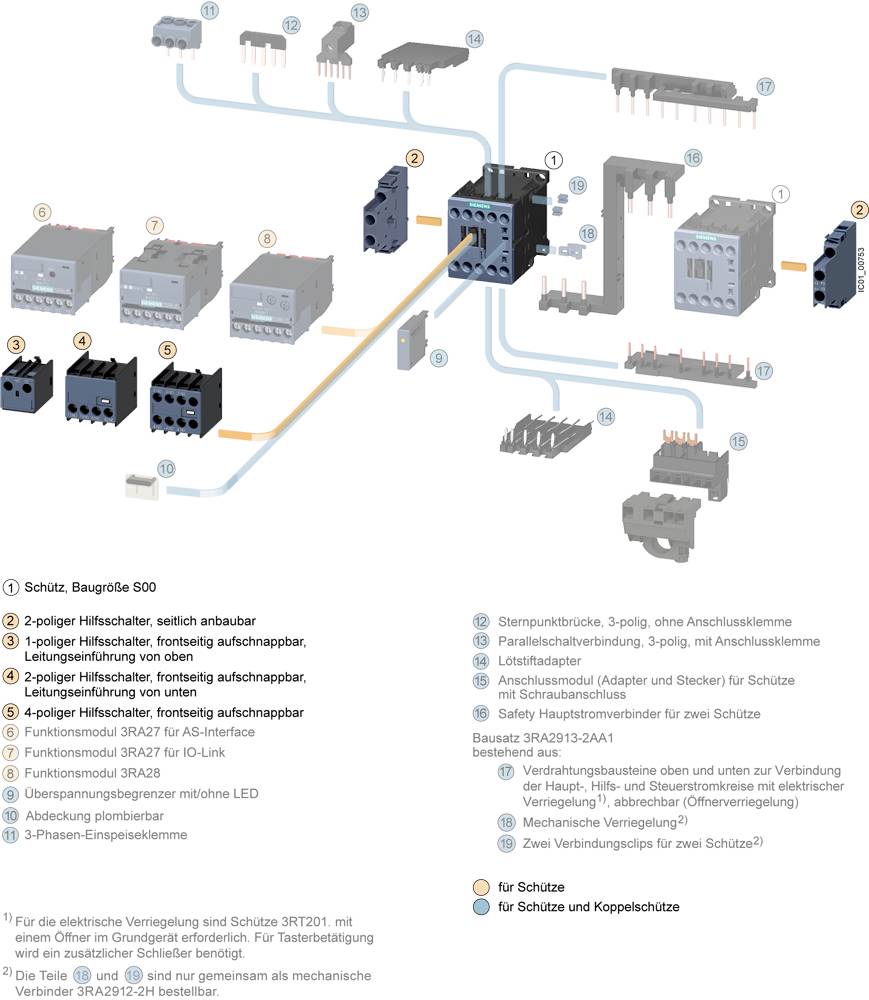

Kopplingsschema visar kontaktorer och hjälpkontakter i olika konfigurationer. Pilar förbinder elementen. Teckenförklaringen beskriver symboler och färger. Huvudsaklig tillämpning: elektriska kretsar.

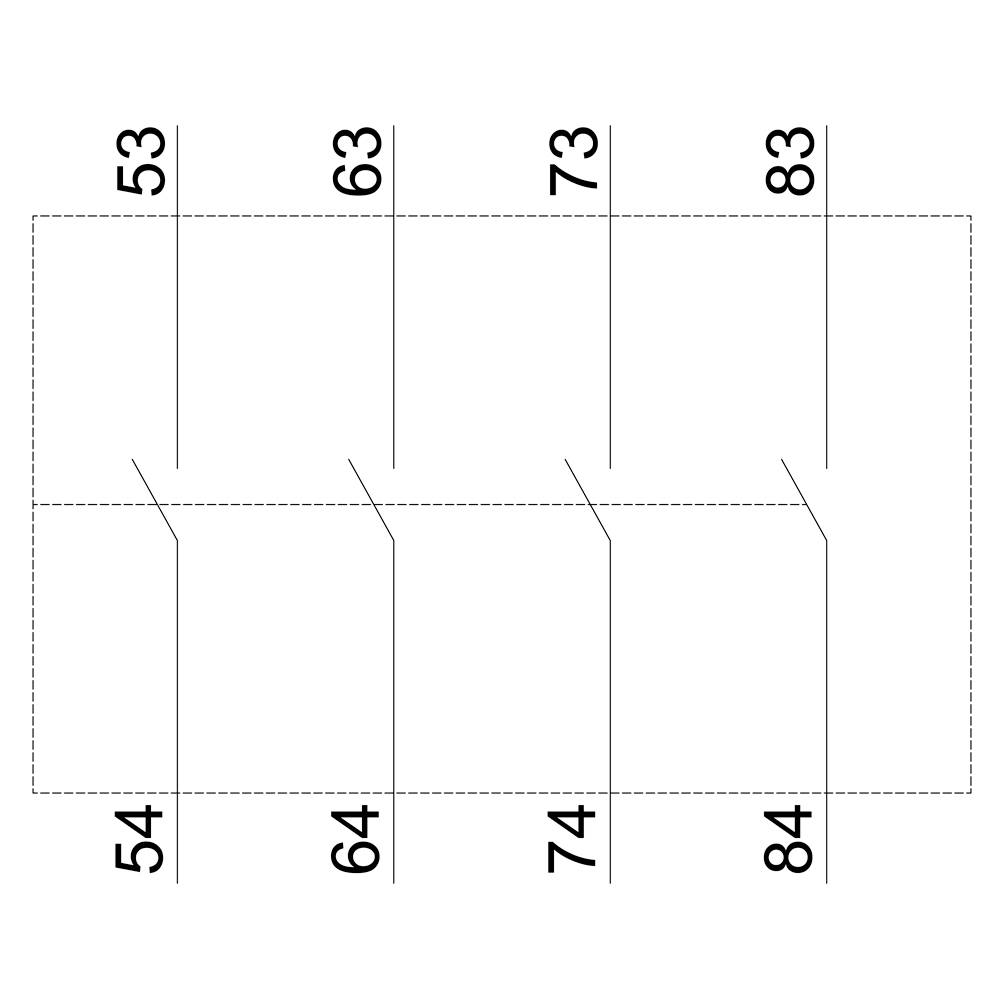

'Illustration av två överlappande rektanglar, indelade i kolumner med siffror från 53 till 84, med start uppifrån.'

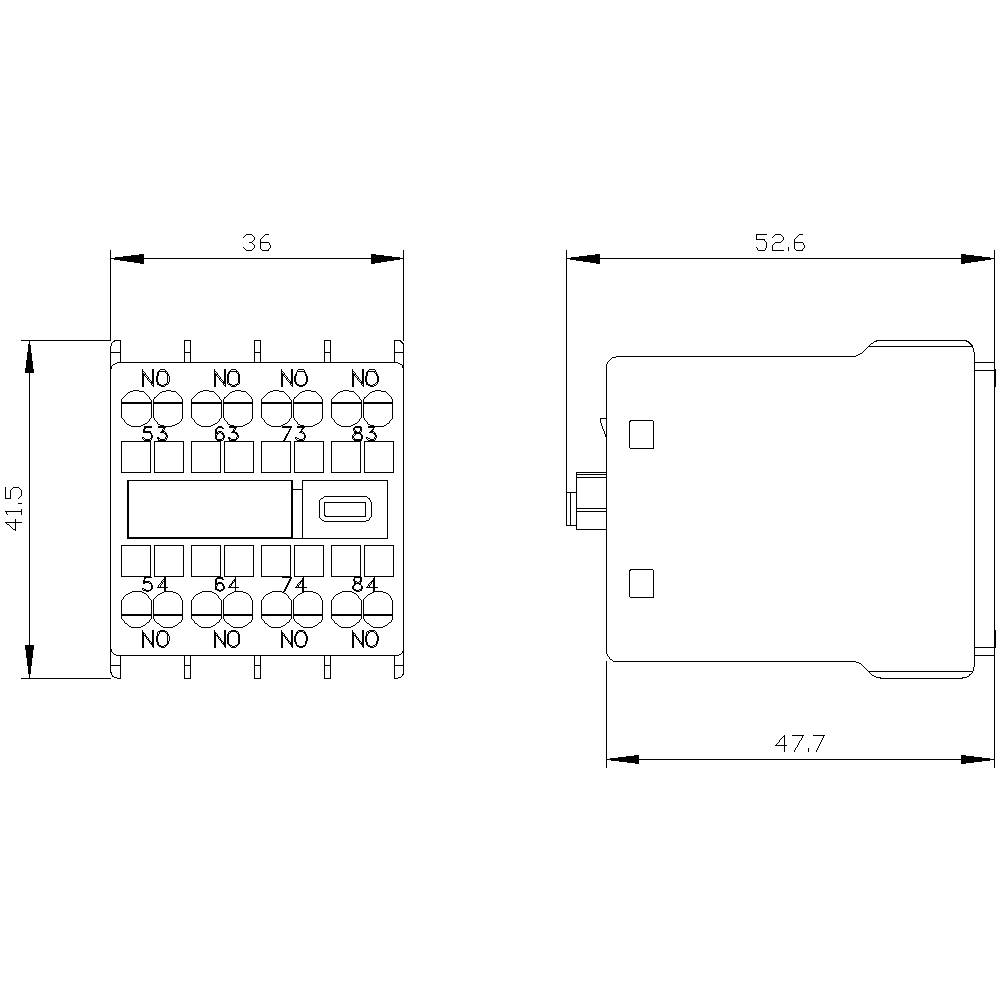

Teknisk ritning av ett relä. Visar fram- och sidovyn med dimensioner: 36x41,5 mm (framvy), 52,6x47,7 mm (sidovy).

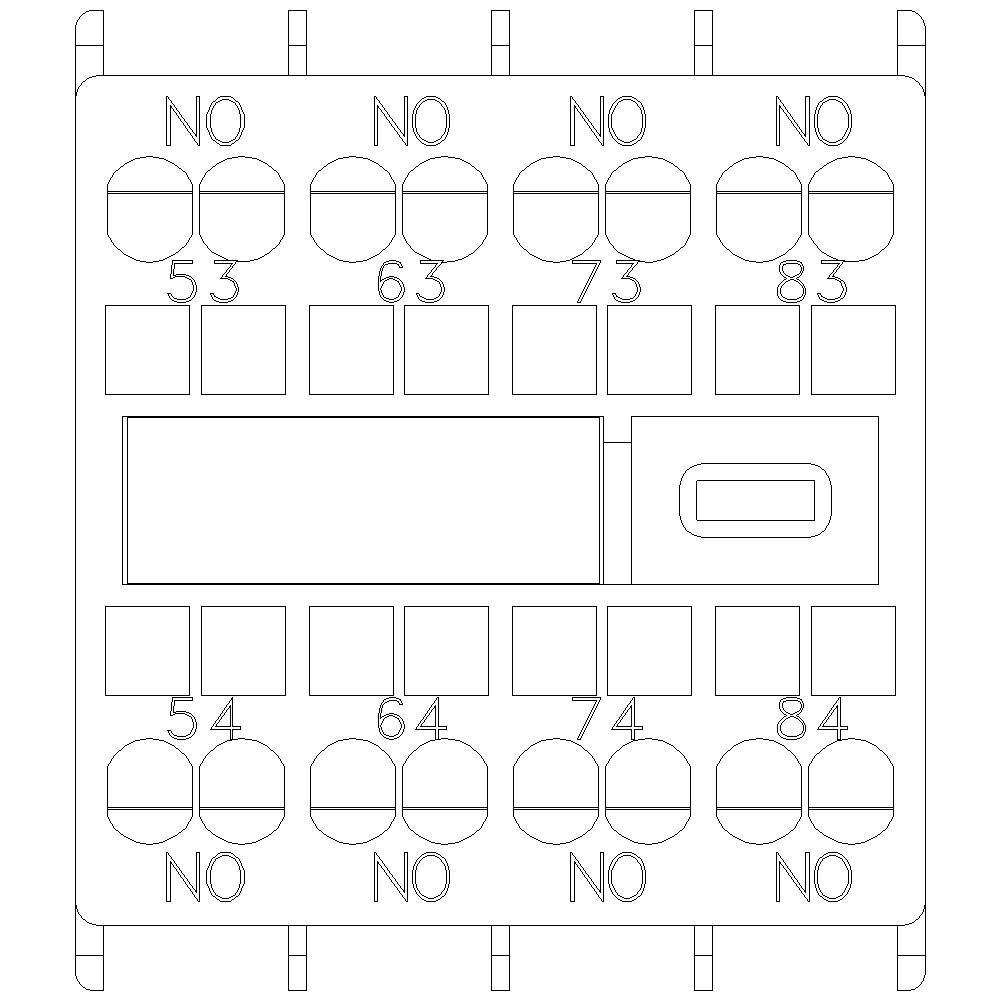

Illustration av en elektrisk kretsplan med numrerade anslutningspunkter 53, 63, 73, 83 och 54, 64, 74, 84, och märkning 'NO'.

1/6

Liknande avbildning

Typ av produkt

Hjälpbrytare

Anslutning

Fjäderdraganslutning

Förpackningstyp

Single

Typ

3RH2911-2GA40

Konstruktionsstorlek

S00

Datablad (PDF)

Leverans tis 13 okt.

1 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Set

Toal (279,20 kr / stycken)

279,20 kr

exkl. moms

Endast 1 Set kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande av produkten: Knäppbar på framsidan med hjälpbrytare 3RH2140/3RH2440Produktfunktion / tvångsstyrning: JaProduktfunktion/tvångsstyrning, anmärkning: Med 3RH2Användningsområde: För utökning av hjälpkontakter i styrströmkretsenLämplig för användning: HjälpskyddStötspänningsmotståndskraft: 6 kVTyp av anslutningsbara ledarareor / för AWG-ledningar / för hjälpkontakter: 2x (20... 14)Typ av anslutningsbara ledarareor / för hjälpkontakter / enkeltrådig eller flertrådiga: 2x (0,5... 2,5 m²)Typ av anslutningsbara ledarareor / för hjälpkontakter / fintrådig / med ändbearbetning: 2x (0,5... 1,5 m²)Typ av anslutningsbara ledarareor / för hjälpkontakter / fintrådig / utan ändbearbetning: 2x (0,5... 2,5 m²)Anslutningsbar ledararea / för hjälpkontakter / fintrådig / med trådändhylsor / max. 2,5 mm²

Förpackningstyp: Single

Typ av produkt: Hjälpbrytare

Typ: 3RH2911-2GA40

Konstruktionsstorlek: S00

Kontakttyp: 4 NO

Hjälpkontakt typ: 4 NO

Driftström (max.): 6 A

Passar till följande märken: Siemens

Passar till följande serie: Siemens Serie Sirius

funktioner: jackbar

Montageart: Snäppfästning

Anslutning: Fjäderdraganslutning

Elektrisk livslängd: 200000

Mekanisk livslängd: 10000000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 36 mm

Höjd: 41.5 mm

Djup: 47.7 mm

Mått.: (B x H x D) 36 x 41.5 x 47.7 mm

Innehåll: 1 st

RoHS-godkänd: Ja

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2862290 Siemens 3RH2911-2GA40 Hjälpbrytare 4 NO jackbar Passar till följande märken: Siemens Single 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2862290 Siemens 3RH2911-2GA40 Hjälpbrytare 4 NO jackbar Passar till följande märken: Siemens Single 1 st

Beskrivning

Hjälpkontaktblock på framsidan, 4 s strömbana 1 s, 1 s, 1 s för hjälpskydd storlek S00 fjäderanslutningar 53/54 , 63/64 , 73/74 , 83/84 fysiskt kodad - endast med hisstöd 3RH2140* u 3RH2440* (enligt en 50011) hjälpbrytare SIRIUS 3RH29 för utökning av hjälpkontakterna i styrströmkretsen.Front-hjälpbrytaren 3RH29 kan monteras utan verktyg oberoende av storlek på skydden 3RT2 och hjälpskydden 3RH2.Hjälpbrytaren 3RH19/3RH29 finns som varianter som kan monteras på framsidan eller på sidan, med upp till fyra separata brytare eller upp till två förhandskopplade stängare och öppnare. Hjälpströmbrytaren kan vara utformad som tvångsstyrda kontaktelement i hjälpskydd 3RH eller som en spegelkontakt vid effektskydd 3RT. De finns genomgående tillgängliga med skruvanslutning och fjäderanslutning.Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
