Name: Siemens 3RH2911-2HA31 Hjälpbrytare 3 NO jackbar Passar till följande märken: Siemens 1 st
Brand: Siemens
SKU: 2862298
Availability: InStock

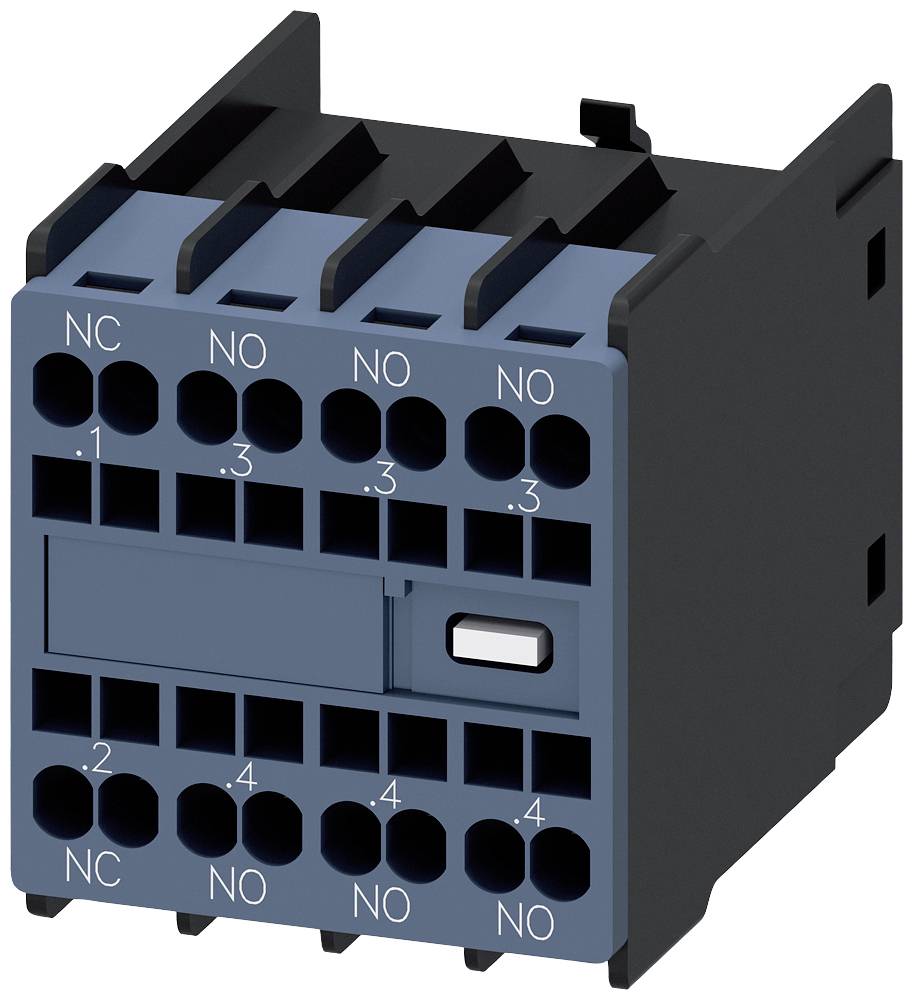

En elektrisk reläenhet med flera anslutningsklämmor och färgkodade märkningar. Den har fyra 'NO' och fyra 'NC' anslutningar.

En elcentral med öppet panel visar komplex kabeldragning. Till höger regnar det på ett glasfönster med en oskarp maskinvy bakom.

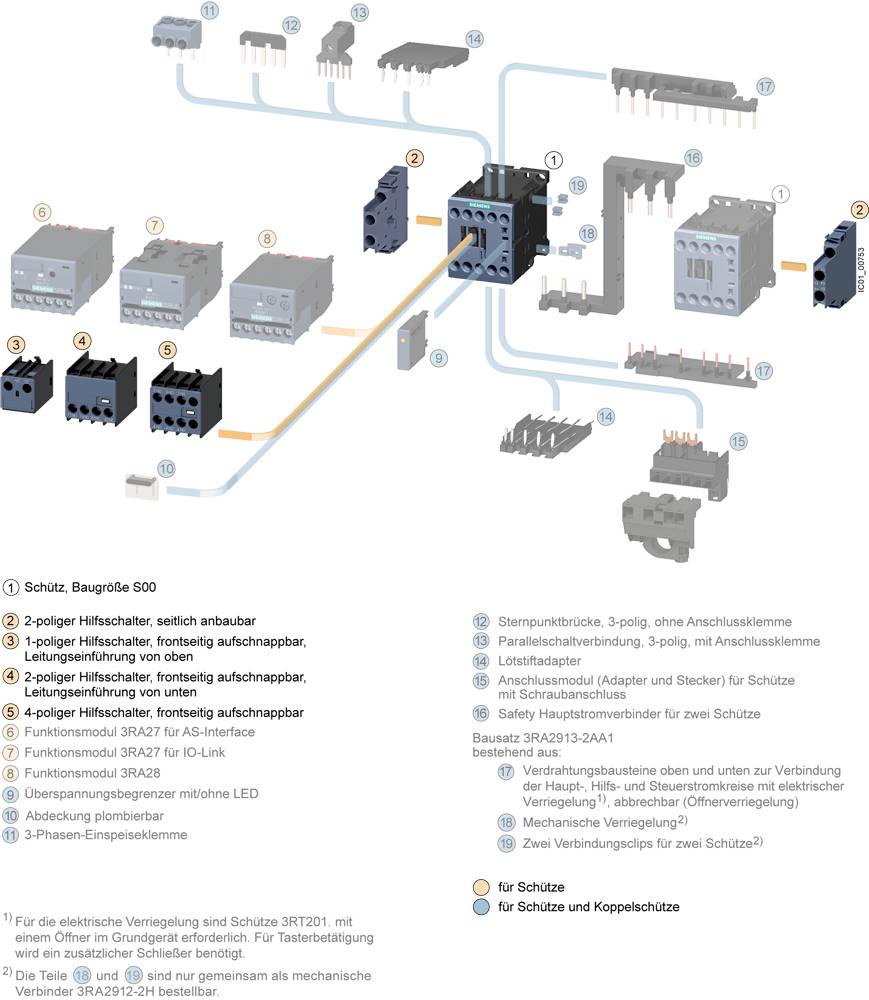

Diagram över skyttar och tillbehörsdelar. Visar olika moduler med ledningsvägar, integrerade för elektriska kretsar.

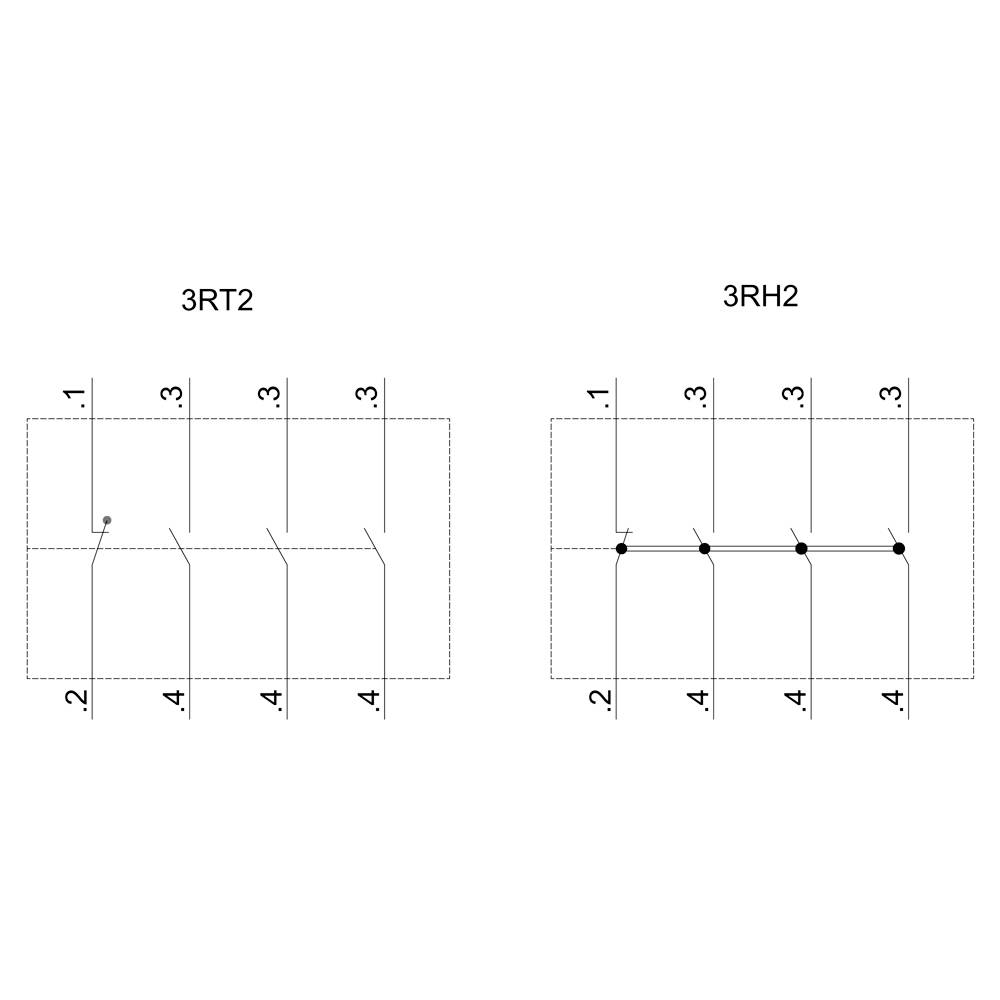

Kopplingsschema för två elektriska komponenter: till vänster '3RT2' med kontakter 1-2, 3-4; till höger '3RH2' med kontakter 1-2, 3-4, 5-6.

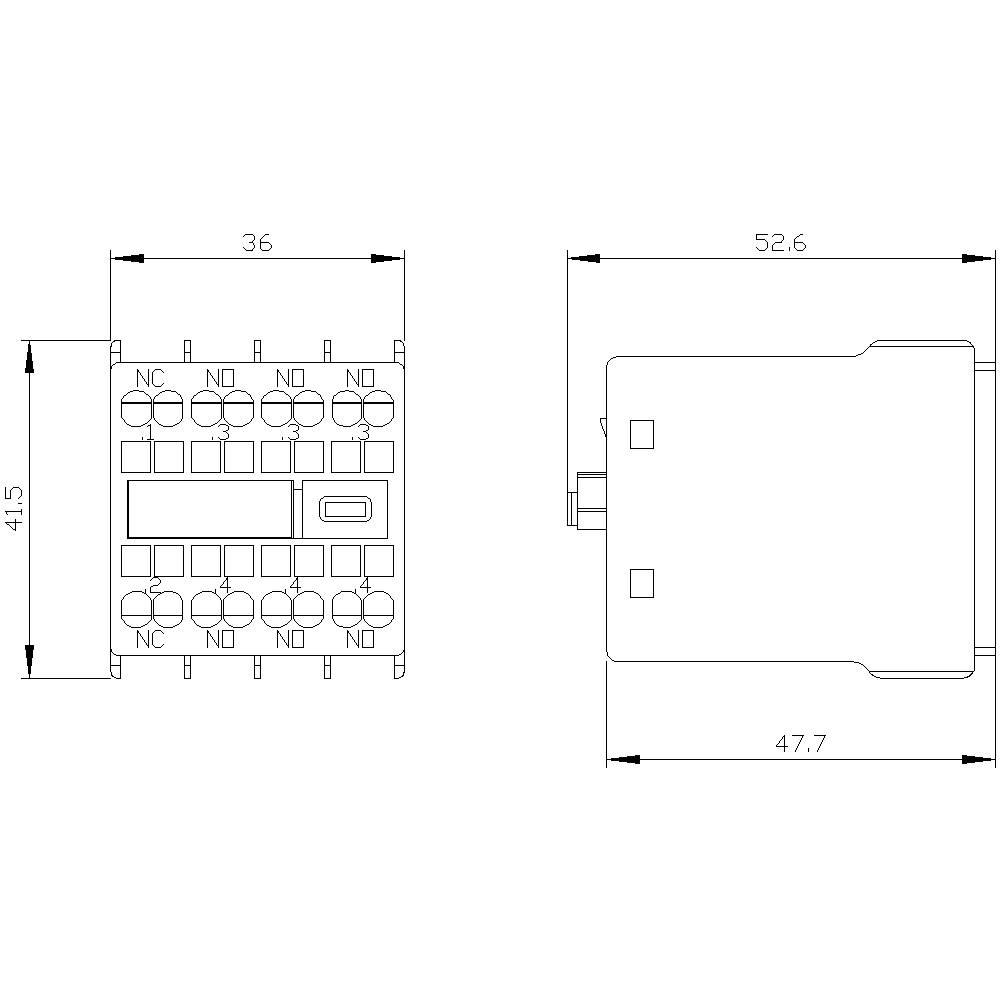

Teknisk ritning av en elektrisk reläenhet: Frontvy med 14 anslutningar och sidovy. Dimensioner: 36x41,5 mm och 52,6x47,7 mm.

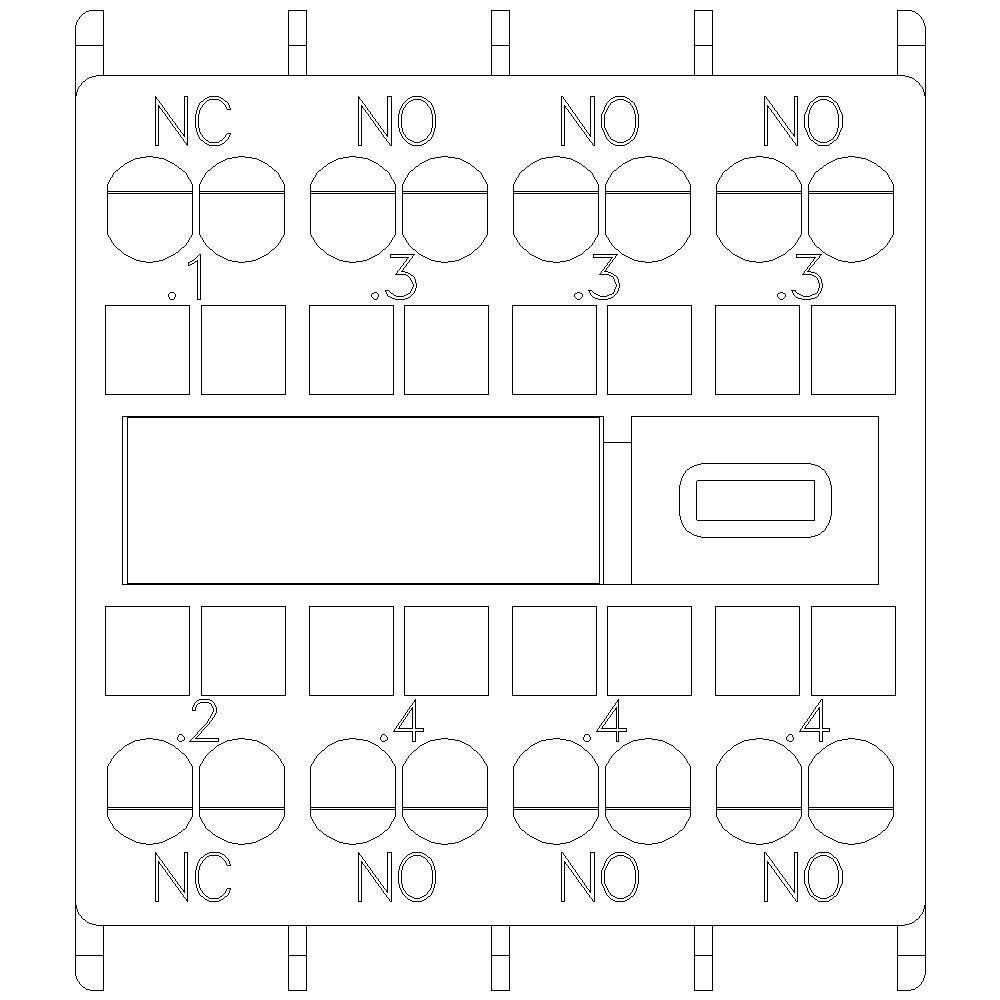

Schema för en elektrisk kopplingsplan med flerpliga anslutningar. Symboler för 'NC' och 'NO' visar vanligtvis öppna/stängda kontakter.

1/6

Liknande avbildning

Typ av produkt

Hjälpbrytare

Anslutning

Fjäderdraganslutning

Typ

3RH2911-2HA31

Konstruktionsstorlek

S00

Kontakttyp

3 NO

Datablad (PDF)

Leverans tis 13 okt.

5 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Set

Toal (279,20 kr / stycken)

279,20 kr

exkl. moms

Endast 5 Set kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande av produkten: Snäppbar på framsidanProduktfunktion / tvångsstyrning: JaProduktfunktion/tvångsstyrning, anmärkning: Med 3RH2Produktfunktion / spegelkontakt: JaProduktfunktion / spegelkontakt, Anm.: Med 3RT2Användningsområde: För utökning av hjälpkontakter i styrströmkretsenLämplig för användning: Hjälp- och kontaktorStötspänningsmotståndskraft: 6 kVTyp av anslutningsbara ledarareor / för AWG-ledningar / för hjälpkontakter: 2x (20... 14)Typ av anslutningsbara ledarareor / för hjälpkontakter / enkeltrådig eller flertrådiga: 2x (0,5... 2,5 m²)Typ av anslutningsbara ledarareor / för hjälpkontakter / fintrådig / med ändbearbetning: 2x (0,5... 1,5 m²)Typ av anslutningsbara ledarareor / för hjälpkontakter / fintrådig / utan ändbearbetning: 2x (0,5... 2,5 m²)Anslutningsbar ledararea / för hjälpkontakter / fintrådig / med trådändhylsor / max. 2,5 mm²

Typ av produkt: Hjälpbrytare

Typ: 3RH2911-2HA31

Konstruktionsstorlek: S00
S0
S2
S3

Kontakttyp: 3 NO

Hjälpkontakt typ: 3 NO
1 NC

Driftström (max.): 6 A

Passar till följande märken: Siemens

Passar till följande serie: Siemens Serie Sirius

funktioner: jackbar

Montageart: Snäppfästning

Anslutning: Fjäderdraganslutning

Elektrisk livslängd: 200000

Mekanisk livslängd: 10000000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 36 mm

Höjd: 41.5 mm

Djup: 47.7 mm

Mått.: (B x H x D) 36 x 41.5 x 47.7 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: Other

: Clip-on

: None

: Spring clamp connection

: 1

: 3

: 0

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2862298 Siemens 3RH2911-2HA31 Hjälpbrytare 3 NO jackbar Passar till följande märken: Siemens 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2862298 Siemens 3RH2911-2HA31 Hjälpbrytare 3 NO jackbar Passar till följande märken: Siemens 1 st

Beskrivning

Hjälpkontaktblock på framsidan, 3 s + 1 Ö strömbana 1 Ö, 1 s, 1 s för 3RH2 och 3RT2 Fjäderdraganslutning .1/.2, .3/.4, .3/.4, .3/.4 Hjälpbrytare SIRIUS 3RH29 för utökning av hjälpkontakter i styrströmkretsen.Front-hjälpbrytaren 3RH29 kan monteras utan verktyg oberoende av storlek på skydden 3RT2 och hjälpskydden 3RH2.Hjälpbrytaren 3RH19/3RH29 finns som varianter som kan monteras på framsidan eller på sidan, med upp till fyra separata brytare eller upp till två förhandskopplade stängare och öppnare. Hjälpströmbrytaren kan vara utformad som tvångsstyrda kontaktelement i hjälpskydd 3RH eller som en spegelkontakt vid effektskydd 3RT. De finns genomgående tillgängliga med skruvanslutning och fjäderanslutning.Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
