Siemens 3RH2911-2HA11 Hjälpbrytare Passar till följande märken: Siemens 1 st

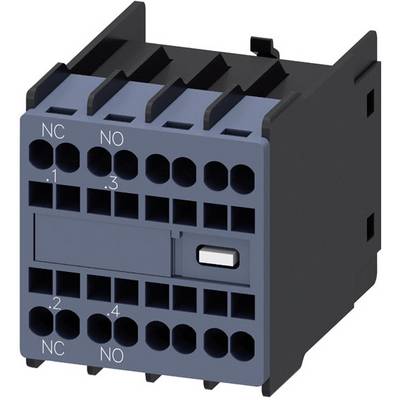

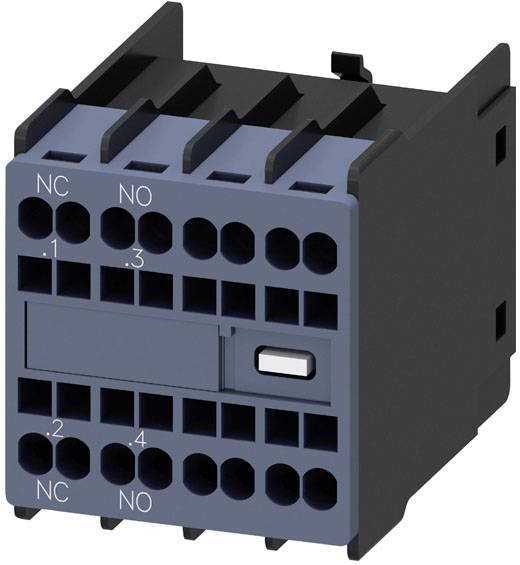

Ett elektriskt relämodul med flera anslutningar och en switch i mitten. Märkt med 'NC' och 'NO'.

Liknande avbildning

Ett öppet elskåp med ett flertal kablar och switchar, bredvid ett fönster täckt av vattendroppar, i bakgrunden en maskinanläggning.

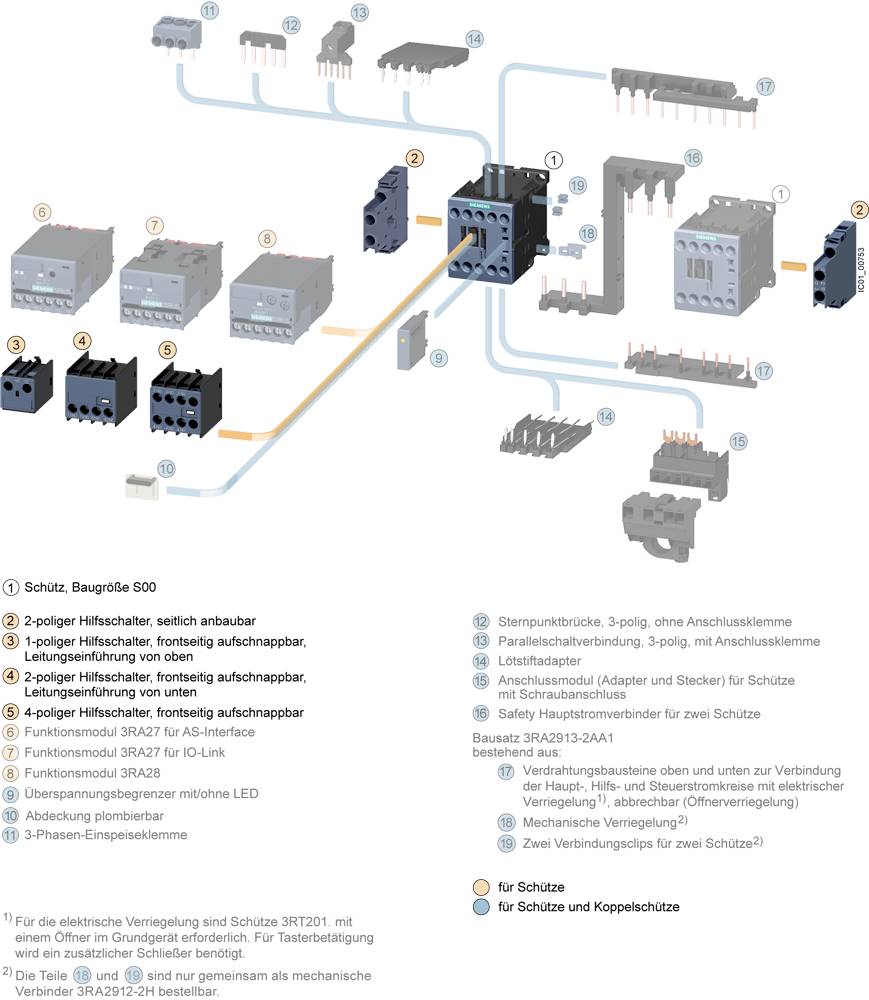

Diagrammet visar en översikt över kopplingsapparater, bland annat hjälpbrytare och kontaktorer med anslutningsalternativ. Färgkodning efter enheter.

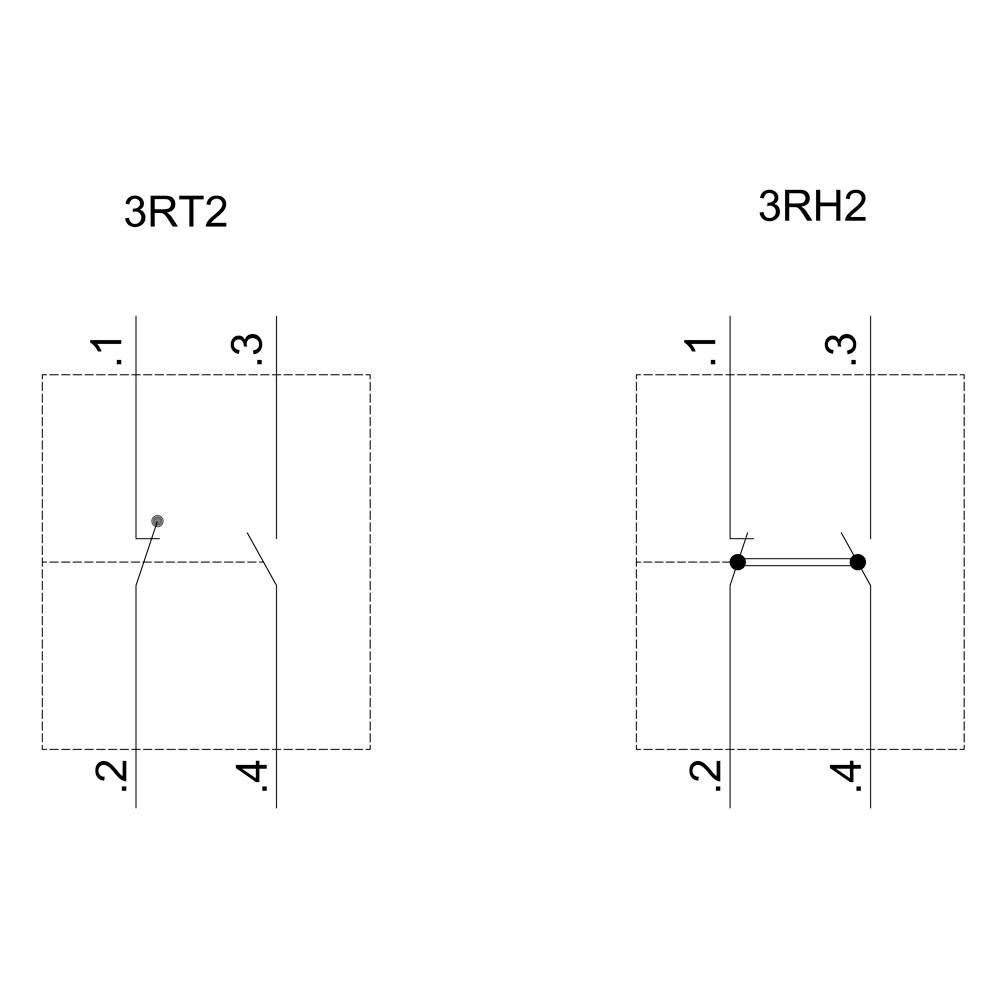

Kopplingsscheman för två reläer: Vänster '3RT2', höger '3RH2'. Båda visar numrerade kontaktpunkter från 1 till 4 med anslutningar.

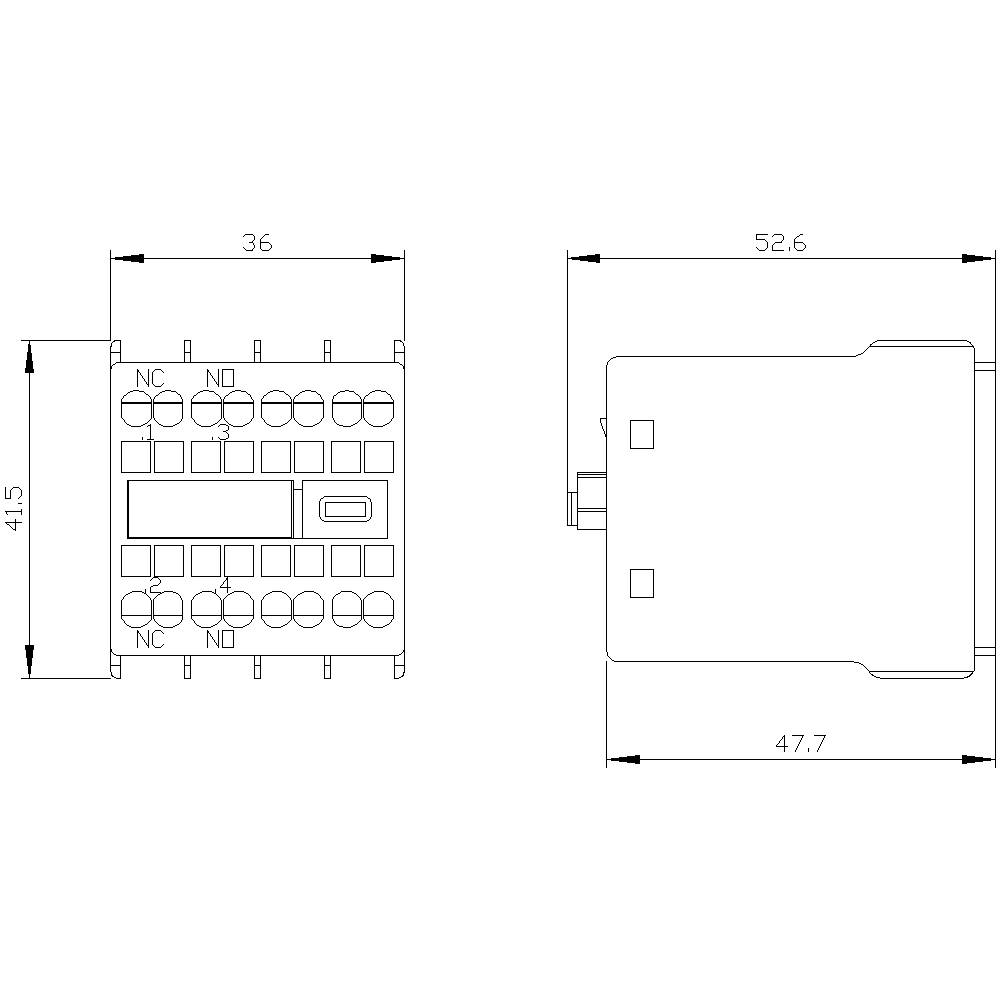

Teknisk ritning av en elektrisk reläenhet med mått: bredd 36 mm, höjd 41,5 mm, djup 52,6 mm. Kontakterna är märkta med 'NC' och 'NO'.

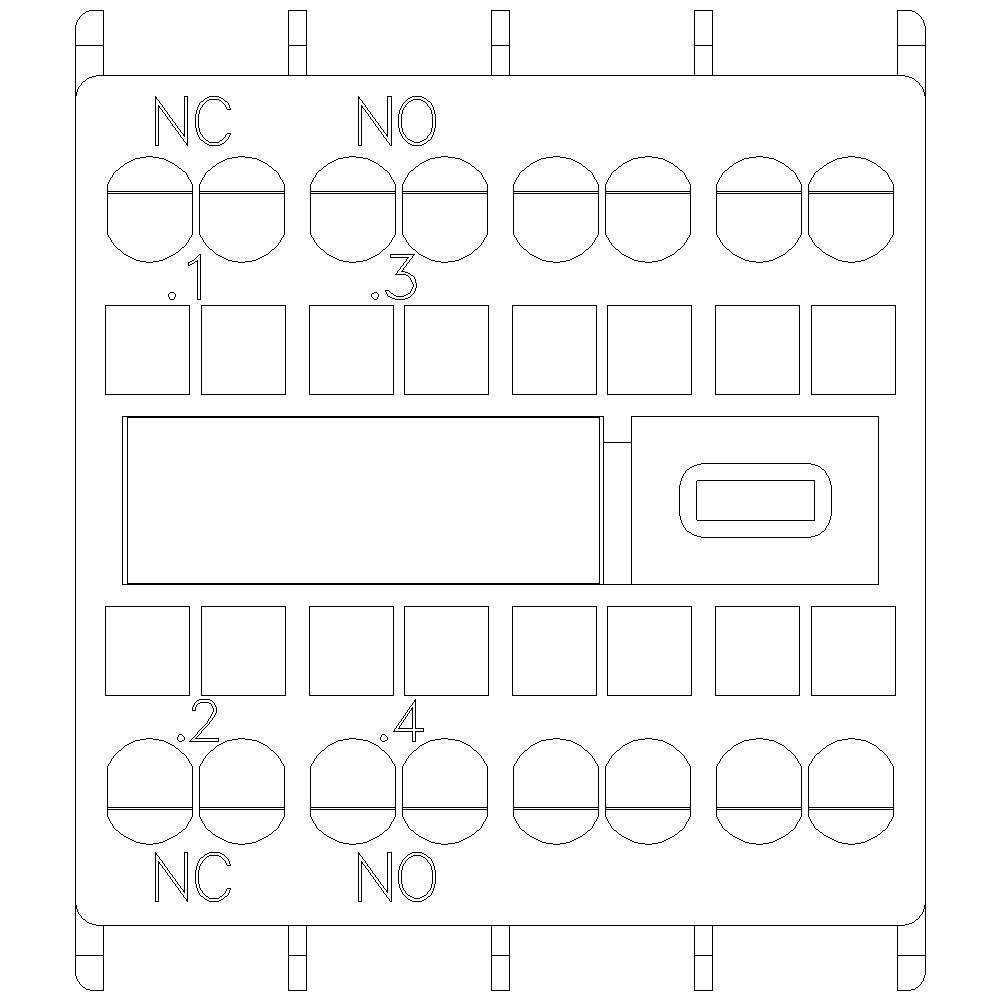

Kontaktplan för en elektrisk krets med märkningarna 'NC', 'NO', '.1', '.2', '.3', '.4' för att visa anslutningspunkter.

1/6

Liknande avbildning

Typ av produkt

Hjälpbrytare

Antal poler

2-polig

Anslutning

Fjäderdraganslutning

Typ

3RH2911-2HA11

Konstruktionsstorlek

S00

Datablad (PDF)

Snabb leverans tis. 6 okt.

4 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Set

Toal (167,20 kr / stycken)

167,20 kr

exkl. moms

Endast 4 Set kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande av produkten: Snäppbar på framsidanProduktfunktion / tvångsstyrning: JaProduktfunktion/tvångsstyrning, anmärkning: Med 3RH2Produktfunktion / spegelkontakt: JaProduktfunktion / spegelkontakt, Anm.: Med 3RT2Användningsområde: För utökning av hjälpkontakter i styrströmkretsenLämplig för användning: Hjälp- och kontaktorStötspänningsmotståndskraft: 6 kVTyp av anslutningsbara ledarareor / för AWG-ledningar / för hjälpkontakter: 2x (20... 14)Typ av anslutningsbara ledarareor / för hjälpkontakter / enkeltrådig eller flertrådiga: 2x (0,5... 2,5 m²)Typ av anslutningsbara ledarareor / för hjälpkontakter / fintrådig / med ändbearbetning: 2x (0,5... 1,5 m²)Typ av anslutningsbara ledarareor / för hjälpkontakter / fintrådig / utan ändbearbetning: 2x (0,5... 2,5 m²)Anslutningsbar ledararea / för hjälpkontakter / fintrådig / med trådändhylsor / max. 2,5 mm²

Typ av produkt: Hjälpbrytare

Typ: 3RH2911-2HA11

Konstruktionsstorlek: S00
S0
S2
S3

Antal poler: 2-polig

Hjälpkontakt typ: 1 NO
1 NC

Passar till följande märken: Siemens

Passar till följande serie: Siemens Serie Sirius

Montageart: Snäppfästning

Anslutning: Fjäderdraganslutning

Elektrisk livslängd: 200000

Mekanisk livslängd: 10000000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 36 mm

Höjd: 41.5 mm

Djup: 47.7 mm

Mått.: (B x H x D) 36 x 41.5 x 47.7 mm

Innehåll: 1 st

RoHS-godkänd: Ja

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2862294 Siemens 3RH2911-2HA11 Hjälpbrytare Passar till följande märken: Siemens 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2862294 Siemens 3RH2911-2HA11 Hjälpbrytare Passar till följande märken: Siemens 1 st

Beskrivning

Hjälpkontaktblock framifrån, 1 s + 1 Ö strömbana 1 Ö, 1 s för 3RH2 och 3RT2 Fjäderdraganslutning .1/.2, .3/.4 Hjälpbrytare SIRIUS 3RH29 för utökning av hjälpkontakter i styrströmkretsen.Front-hjälpbrytaren 3RH29 kan monteras utan verktyg oberoende av storlek på skydden 3RT2 och hjälpskydden 3RH2.Hjälpbrytaren 3RH19/3RH29 finns som varianter som kan monteras på framsidan eller på sidan, med upp till fyra separata brytare eller upp till två förhandskopplade stängare och öppnare. Hjälpströmbrytaren kan vara utformad som tvångsstyrda kontaktelement i hjälpskydd 3RH eller som en spegelkontakt vid effektskydd 3RT. De finns genomgående tillgängliga med skruvanslutning och fjäderanslutning.Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
