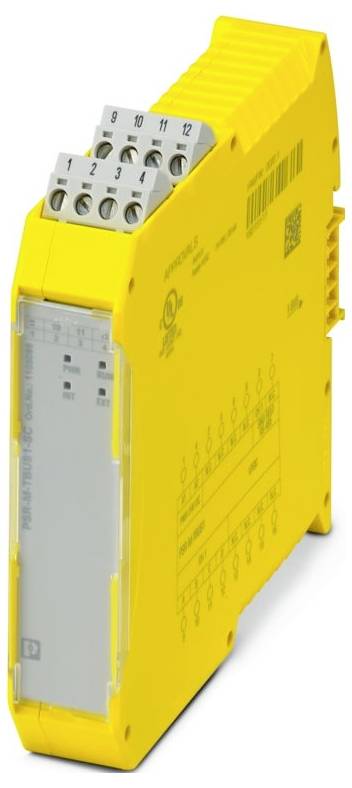

Phoenix Contact PSR-M-TBUS1-SC 1105095 Påbyggnadsmodul 24 V/DC
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (2 472,00 kr / stycken)
2 472,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Anslutningstyp: Klämma
- Skruvgänga M3
- Åtdragningsmoment: 0,5 ... 0,6 Nm
- Bredd: 22,61 mm
- Höjd: 112,58 mm
- Djup: 113,6 mm
- Material hölje: Polyamid pa oförstärkt
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -10 °C ... 55 °C (observera nedstämpling)
- Omgivningstemperatur (lagring/transport) -20 °C ... 85 °C
- Obs! Följ kraven på överföringskabeln enligt kapitlet "kabeldragning" i databladkapitlet.
- Montering: Dragskenamontering
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori II
- Föroreningsgrad: 2
- Vibration (drift): 10 Hz ... 150 Hz , 2 g
- Avisoleringslängd: 7 mm
- Monteringsläge: Vertikalt eller horisontellt
- Maximal effektförlust vid nominellt förhållande 0,5 W.
- Skyddsklass: III
- Kommunikationsprotokoll RS-485
- CE: CE
- Obs! För användning: Endast för industriell användning
- Operativ höjd: ≤ 2000 m (över NN)
- Max. tillåten Luftfuktighet (drift) 95 % (ingen kondensbildning)
- Chock: 10g för Δt = 16 ms (kontinuerlig chock, 1000 chock per riktning)
- Skyddskrets: Seriellt polvändningsskydd;varistor
- Statusindikering med 1 lysdiod (grön)
- Namn: A1/A2
- Användning: Lokalbussförlängning
- Strömförsörjning: Försörjning
- Färg (hölje): Gul (RAL 1018)
- Inkopplingsström: Max. 8 A (Δt = 200 µs för US)
- Visning av driftspänning 1 LED (grön)
- Märkströmkretsspänning US: 24 V DC -20 % / +20 % (extern säkring, standard 1 A)
- Märkströmmatningsström IS: typ. 21 mA (vid US)
- Antal anslutningar: 1
- Nominell drift 100 % ED.
- Märkstötspänning / isolering: Basisolering 4 kV mellan alla strömbanor och höljen
- filtertid: typ. 20 ms (vid spänningsbrott i US)
- Kapslingsklass monteringsplats: Minimal: IP54
- Max. tillåten Luftfuktighet (förvaring/transport): 95 % (ingen kondensbildning)
- Felvisning 2 x LED (röd)
- Effektförbrukning till US: typ. 0,5 W.
- Gränssnitt: Din-skena-TBUS för anslutning till mastermodulen, medföljer
- Broms som ska anslutas: Broms som ska anslutas
- Data: Lokalbussförlängning: Data: Lokalbussförlängning
- Typ av produkt
Påbyggnadsmodul
- Driftspänning
24 V/DC
- Höjd
112.58 mm
- Längd
113.6 mm
- Bredd
22.61 mm
IP20
- Mått.
(L x B x H) 113.6 x 22.61 x 112.58 mm
- Anslutningstyp
Skruvanslutning
- Tillverkarnr.
1105095
- Typ
PSR-M-TBUS1-SC
- Montering (specifikationer)
Skenmontering
- Max. omgivningstemperatur
55 °C
- Min. omgivningstemperatur
-10 °C
- Djup
113.6 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3564170 Phoenix Contact PSR-M-TBUS1-SC 1105095 Påbyggnadsmodul 24 V/DC
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3564170 Phoenix Contact PSR-M-TBUS1-SC 1105095 Påbyggnadsmodul 24 V/DC
Beskrivning
Säker expansionsmodul för lokalbussförlängning,1 funktionskanal, TBUS-gränssnitt, upp till SIL 3, Cat . 4/PL e, pluggbar skruvklämma, TBUS-anslutning medföljer
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
