Name: Phoenix Contact PSR-M-GW-PB-SC 1105099 Datagränssnitt 24 V/DC
Brand: Phoenix Contact
SKU: 3564191
Availability: BackOrder

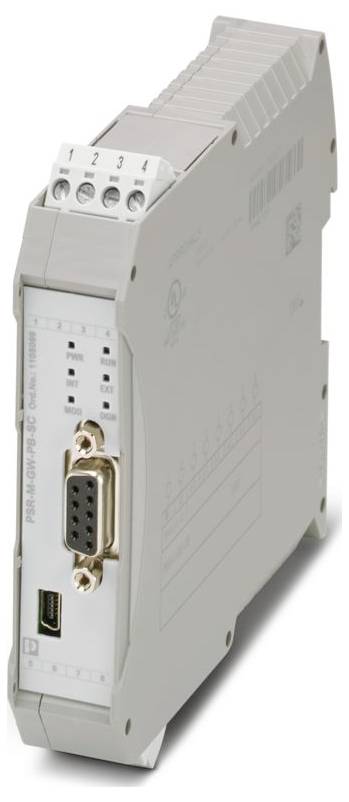

Phoenix Contact PSR-M-GW-PB-SC 1105099 Datagränssnitt 24 V/DC-0

Liknande avbildning

Datablad (PDF)

Leverans tis 24 nov.

Antal

Styck

Toal (4 792,00 kr / stycken)

4 792,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Anslutningstyp USB 2.0 Hi-Speed
Skruvgänga M3
Åtdragningsmoment: 0,5 ... 0,6 Nm
Bredd: 22,61 mm
Höjd: 112,58 mm
Djup: 114,75 mm
Material hölje: Polyamid pa oförstärkt
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -10 °C ... 55 °C (observera nedstämpling)
Omgivningstemperatur (lagring/transport) -20 °C ... 85 °C
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori II
Föroreningsgrad: 2
Vibration (drift): 10 Hz ... 150 Hz , 2 g
Avisoleringslängd: 7 mm
Monteringsläge: Vertikalt eller horisontellt
Maximal effektförlust vid nominellt förhållande 1,44 W.
Skyddsklass III (en 50178)
Kommunikationsprotokoll PROFIBUS DP
CE: CE
Obs! För användning: Endast för industriell användning
Operativ höjd: ≤ 2000 m (över NN)
Max. tillåten Luftfuktighet (drift) 95 % (ingen kondensbildning)
Chock: 10g för Δt = 16 ms (kontinuerlig chock, 1000 chock per riktning)
Skyddskrets: Seriellt polvändningsskydd;suppressordiod
Statusindikering: 1 x LED (grön), 2 x LED (grön, röd)
Namn: A1/A2
Strömförsörjning: Försörjning
Färg (hölje): Grå (RAL 7042)
Inkopplingsström: < 2,2 A (Δt = 1 ms för US)
Visning av driftspänning 1 LED (grön)
Märkströmkretsspänning US: 24 V DC -20 % / +20 % (extern säkring, standard 4 A)
Märkströmmatningsström IS: typ. 60 mA
Antal anslutningar: 1
Nominell drift 100 % ED.
Märkstötspänning / isolering: Basisolering 4 kV
filtertid: typ. 5 ms (på A1 vid spänningsbrott i US)
Kapslingsklass monteringsplats: Minimal: IP54
Max. tillåten Luftfuktighet (förvaring/transport): 95 % (ingen kondensbildning)
Överföringshastighet 12 MB/s.
Felvisning 2 x LED (röd)
Effektförbrukning till US: typ. 1,44 W.
Gränssnitt: Din-skena-TBUS för anslutning till mastermodulen, medföljer
Data: Servicegränssnitt: Data: Servicegränssnitt
Kabellängd: Max. 3 m
Data: Nätverksgränssnitt: Data: Nätverksgränssnitt
Kommunikationsstandard IEC 61158, RS-485 2-tråd

Typ av produkt: Datagränssnitt

Gränssnitt: USB 2.0 Hi-Speed

Driftspänning: 24 V/DC

Höjd: 112.58 mm

Längd: 114.75 mm

Bredd: 22.61 mm

: IP20

Mått.: (L x B x H) 114.75 x 22.61 x 112.58 mm

Anslutningstyp: Skruvanslutning

Display: Ja

Tillverkarnr.: 1105099

Typ: PSR-M-GW-PB-SC

Montering (specifikationer): Skenmontering

Max. omgivningstemperatur: 55 °C

Min. omgivningstemperatur: -10 °C

Djup: 114.75 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3564191 Phoenix Contact PSR-M-GW-PB-SC 1105099 Datagränssnitt 24 V/DC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3564191 Phoenix Contact PSR-M-GW-PB-SC 1105099 Datagränssnitt 24 V/DC

Beskrivning

Gateway för anslutning av en PSR-M-basmodul till en överordnad styrning, PROFIBUS DP, TBUS-gränssnitt, pluggbar skruvklämma, TBUS-anslutning medföljer

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
