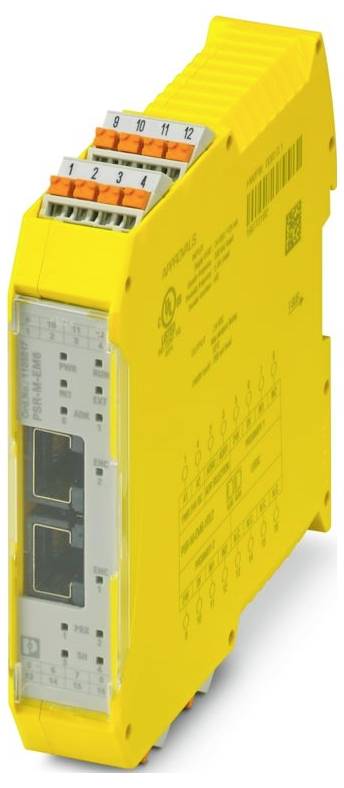

Phoenix Contact PSR-M-EM6-HTL2-PI 1105017 Påbyggnadsmodul
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (4 632,00 kr / stycken)
4 632,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,2 mm²... 2,5 mm²
- Ledararea styv: 0,2 mm²... 2,5 mm²
- Ledararea AWG: 24... 14
- Bredd: 22,61 mm
- Höjd: 107,74 mm
- Djup: 114,5 mm
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -10 °C ... 55 °C (observera nedstämpling)
- Omgivningstemperatur (lagring/transport) -20 °C ... 85 °C
- Montering: Dragskenamontering
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 2
- Vibration (drift): 10 Hz ... 150 Hz , 2 g
- Avisoleringslängd 10 mm
- Monteringsläge: Vertikalt eller horisontellt
- Maximal effektförlust vid nominellt villkor: 3,22 W (UB = 28,8 V, IN1 = IN2 = 50 mA, UENC = 30 V)
- Skyddsklass: III
- CE: CE
- Anslutningsteknik: Anslutningsteknik
- Obs! För användning: Endast för industriell användning
- Strömförbrukning: typ. 12 mA (beroende på körfält i US)
- Ledaranslutning: Ledaranslutning
- Monteringsanvisning: Observera nedstämpling
- Operativ höjd: ≤ 2000 m (över NN)
- Max. tillåten Luftfuktighet (drift) 95 % (ingen kondensbildning)
- Chock: 10g för Δt = 16 ms (kontinuerlig chock, 1000 chock per riktning)
- Skyddskrets: Suppressordiod
- Statusindikering: 1 x LED (grön), 2 x LED (orange);6 x LED (gul)
- Namn: A1/A2
- Användning: Varvtalsvakt;standstill-monitor;rotationsriktningsövervakning
- Strömförsörjning: Försörjning
- Färg (hölje): Gul (RAL 1018)
- Inkopplingsström: 3,5 A (Δt = 1 ms för US)
- Visning av driftspänning 1 LED (grön)
- Märkströmkretsspänning US: 24 V DC -20 % / +20 % (extern säkring, standard 1 A)
- Märkströmmatningsström IS: typ. 50 mA
- Tider: Tider
- Nominell drift 100 % ED.
- Märkstötspänning / isolering: Basisolering 4 kV mellan 24 V försörjning och i/O till höljet
- filtertid: typ. 20 ms (vid spänningsbrott i US)
- Prestandanivå (PL): e.
- Säkerhetsintegritetsnivå (SIL): 3
- Säkerhetsdata: EN IEC 62061: Säkerhetsdata: EN IEC 62061
- Kapslingsklass monteringsplats: Minimal: IP54
- Max. tillåten Luftfuktighet (förvaring/transport): 95 % (ingen kondensbildning)
- Beteckning ingång: Kodaringångar
- Beskrivning av ingången: HTL;IEC 61131-2 typ 2
- Antal ingångar: 2
- Felvisning 2 x LED (röd)
- Noggrannhet: 5 % (i förhållande till det parameterade gränsvärdet)
- Ingångsspänningsområde "0" -signal: 0 V DC... 5 V DC (NPN);16 V DC... 28,8 V DC (PNP)
- Ingångsspänningsområde "1" -signal: 16 V DC... 28,8 V DC (NPN);0 V DC... 5 V DC (PNP)
- anslutningsbar: ja
- Aktivering: 1- och 2-kanalers
- Effektförbrukning till US: typ. 1,2 W.
- Säkerhetsdata: IEC 61508 - High-Demand: Säkerhetsdata: IEC 61508 - High-Demand
- Återstarttid: Min. 5 s (boot-tid);max. 10 s (boot-tid)
- Ingångsströmområde "0" -signal < 2 mA (NPN)
- Gränsfrekvens: Max. 300 kHz
- Max. Tillåtet totalt ledningsmotstånd: 150 Ω
- Kortslutningsskydd: nej
- Responstid: Se användarmanual
- Gränssnitt: Din-skena-TBUS för anslutning till mastermodulen, medföljer;kodare;Avståndsbrytare
- Nominell utgångsspänningsområde: 16,7 V DC... 26,3 V DC (US - 2,5 V)
- Mätning: Mätning
- Intermittensfaktor: 55 % ... 95 %
- Impulsbredd: Min. 20 µs
- Digital: Närmandeupptäckning (24V/0V): Digital: Närmandeupptäckning (24V/0V)
- Säkerhetsdata: EN ISO 13849-1: Säkerhetsdata: EN ISO 13849-1
- HTL signalform / signalnivå 11 V... 30 V (Avkänningsgrader spår A, B: 50 % ±15 %, fasförskjutning spår A, B: 90° ±40°)
- Typ av produkt
Påbyggnadsmodul
- Antal digitala ingångar max.
2
- Antal ingångar max.
4
- Höjd
107.74 mm
- Längd
114.5 mm
- Bredd
22.61 mm
IP20
- Mått.
(L x B x H) 114.5 x 22.61 x 107.74 mm
- Anslutningstyp
Push-in-anslutning
- Tillverkarnr.
1105017
- Typ
PSR-M-EM6-HTL2-PI
- Montering (specifikationer)
Skenmontering
- Max. omgivningstemperatur
55 °C
- Min. omgivningstemperatur
-10 °C
- Djup
114.5 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3564109 Phoenix Contact PSR-M-EM6-HTL2-PI 1105017 Påbyggnadsmodul
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3564109 Phoenix Contact PSR-M-EM6-HTL2-PI 1105017 Påbyggnadsmodul
Beskrivning
Säker expansionsmodul för övervakning av stillestånd, varvtal, rotationsriktning , övervakning av 2 axlar, NPN/PNP-avståndsbrytare, 2 x HTL-enkoder, TBUS-gränssnitt, till SIL 3, Cat . 4/PL e, anslutningsbara Push-in-klämma, TBUS-anslutning medföljer
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
