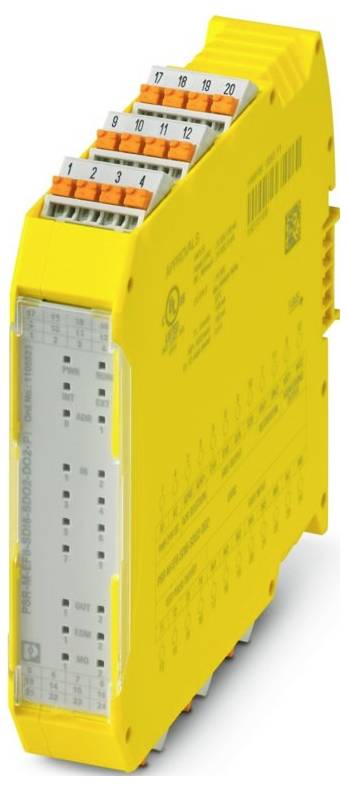

Liknande avbildning
Phoenix Contact PSR-M-EF8-SDI8-SDO2-DO2-PI 1105523 Påbyggnadsmodul 24 V/DC
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (3 352,00 kr / stycken)
3 352,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,2 mm²... 2,5 mm²
- Ledararea styv: 0,2 mm²... 2,5 mm²
- Ledararea AWG: 24... 14
- Bredd: 22,61 mm
- Höjd: 107,74 mm
- Djup: 113,6 mm
- Material hölje: Polyamid pa oförstärkt
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -10 °C ... 55 °C (observera nedstämpling)
- Omgivningstemperatur (lagring/transport) -20 °C ... 85 °C
- Montering: Dragskenamontering
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori II
- Föroreningsgrad: 2
- Vibration (drift): 10 Hz ... 150 Hz , 2 g
- Avisoleringslängd 10 mm
- Monteringsläge: Vertikalt eller horisontellt
- Maximal effektförlust vid nominellt förhållande 5,88 W (vid max. belastning)
- Skyddsklass: III
- CE: CE
- Anslutningsteknik: Anslutningsteknik
- Obs! För användning: Endast för industriell användning
- Ledningslängd: Max. 100 m (per utgång)
- Strömförbrukning: typ. 10 mA (typ. Vid US);max. 13 mA (vid styrspänning 28,8 V DC)
- Nominell utgångsspänning 24 V DC (matning via A1)
- Ledaranslutning: Ledaranslutning
- Brytfrekvens: Max. 1/4 x tcykel [Hz]
- Monteringsanvisning: Observera nedstämpling
- Operativ höjd: ≤ 2000 m (över NN)
- Max. tillåten Luftfuktighet (drift) 95 % (ingen kondensbildning)
- Chock: 10g för Δt = 16 ms (kontinuerlig chock, 1000 chock per riktning)
- Spänning 24 V DC (över A1)
- Skyddskrets: Seriellt polvändningsskydd
- Statusindikering: 1 x LED (grön), 2 x LED (orange); 12 x LED (gul); 2 x LED (grön, röd)
- Utgångsspänningsområde: 18,2 V DC... 27,8 V DC (US - 1 V)
- Namn: A1/A2
- Användning: Nöd-stopp;ljusgaller;skyddsdörr;säker avstängning
- Strömförsörjning: Försörjning
- Färg (hölje): Gul (RAL 1018)
- Inkopplingsström: Max 750 mA ( Δt beräknas från 1 s)
- Beskrivning av utgången: PNP, IEC 61131-2 typ 0,5
- Maximalt inkopplingsström: 1,1 A (Δt = 3 s för US)
- Visning av driftspänning 1 LED (grön)
- Gränsström kontinuerligt 100 mA (per kanal);400 mA (summaström från alla utgångar)
- Läckström: Max. 100 µA
- Märkströmkretsspänning US: 24 V DC -20 % / +20 % (extern säkring, standard 8 A)
- Märkströmmatningsström IS: typ. 40 mA (inaktiva utgångar);typ. 55 mA (utgångar aktiva, utan belastning)
- Säkerhetsdata: Säkerhetsdata
- Tider: Tider
- Nominell drift 100 % ED.
- Märkstötspänning / isolering: Basisolering 4 kV mellan 24 V försörjning och i/O till höljet
- Filtertid 250 ms ±2 ms (pulsprate > 500 ms)
- Antal utgångar: 4
- Säkerhetsdata: EN ISO 13849: Säkerhetsdata: EN ISO 13849
- Prestandanivå (PL): e (2-kanalig koppling);d (1-kanalig koppling)
- Säkerhetsintegritetsnivå (SIL): 3 (2-kanalig koppling); 2 (1-kanalig koppling)
- Säkerhetsdata: EN IEC 62061: Säkerhetsdata: EN IEC 62061
- Kapslingsklass monteringsplats: Minimal: IP54
- Max. tillåten Luftfuktighet (förvaring/transport): 95 % (ingen kondensbildning)
- Beskrivning av ingången: IEC 61131-2 typ 3
- Antal ingångar: 2
- Felvisning 2 x LED (röd)
- Ingångsspänningsområde "0" -signal: 0 V DC... 5 V/DC
- Ingångsspänningsområde "1" -signal: 11 V DC... 28,8 VDC
- Max. Kapacitiv last: Max. 470 nF
- anslutningsbar: ja
- Aktivering: 1- och 2-kanalers
- Effektförbrukning till US: typ. 0,96 W (inaktiva utgångar)
- Kategori stopp: 0
- Återstarttid: Min. 5 s (boot-tid);max. 10 s (boot-tid)
- Ingångsström "0"-signal < 1 mA
- Max. Tillåtet totalt ledningsmotstånd 1,2 kΩ (ingångs- och Reset-cirkel hos US)
- Resistiv last: Min. 180 Ω (observera gräns kontinuerlig ström)
- Kortslutningsskydd: Ja (självbegränsning vid 1,1 A)
- Urladdningsväxel: Nej
- Responstid: Se användarmanual
- Gränssnitt: Din-skena-TBUS för anslutning till mastermodulen, medföljer
- DIGITAL: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8: DIGITAL: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8
- Max. Induktiv belastning: Max. 2,4 mH
- Nominell utgångsspänningsområde: 18 V DC... 27,6 V DC (US - 1,2 V)
- Utgångsspänning när den är avstängd: Max. 0,1 V.
- Provningspuls: ≤ 220 µs (testpulsvidd);testpulskvot = 8 x tcykel [ms]
- TAKT: T1, T2, T3, T4: TAKT: T1, T2, T3, T4
- Säkerhetsteknisk data: IEC 61508 - High-Demand vid 2-kanals koppling: Säkerhetsteknisk data: IEC 61508 - High-Demand vid 2-kanals koppling
- Säkerhetsteknisk data: IEC 61508 - High Demand vid 1-kanals koppling: Säkerhetsteknisk data: IEC 61508 - High Demand vid 1-kanals koppling
- Digital: Reset-ingångar (FBK1, FBK2): Digital: Reset-ingångar (FBK1, FBK2)
- DIGITAL: O1A, O1B, O2A, O2B: DIGITAL: O1A, O1B , O2A, O2B
- Rapportera: MO1, MO2: Rapportera: MO1, MO2
- Typ av produkt
Påbyggnadsmodul
- Antal digitala ingångar max.
10
- Antal ingångar max.
10
- Antal utgångar max.
10
- Driftspänning
24 V/DC
- Höjd
107.74 mm
- Längd
113.6 mm
- Bredd
22.61 mm
IP20
- Mått.
(L x B x H) 113.6 x 22.61 x 107.74 mm
- Anslutningstyp
Push-in-anslutning
- Tillverkarnr.
1105523
- Typ
PSR-M-EF8-SDI8-SDO2-DO2-PI
- Montering (specifikationer)
Skenmontering
- Max. omgivningstemperatur
55 °C
- Min. omgivningstemperatur
-10 °C
- Djup
113.6 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3564125 Phoenix Contact PSR-M-EF8-SDI8-SDO2-DO2-PI 1105523 Påbyggnadsmodul 24 V/DC
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3564125 Phoenix Contact PSR-M-EF8-SDI8-SDO2-DO2-PI 1105523 Påbyggnadsmodul 24 V/DC
Beskrivning
Säker expansionsmodul med 8 säkra in- och 2 säkra utgångar, 2 reset-ingångar , 2 signaleringsutgångar, 4 taktutgångar, TBUS-gränssnitt, till SIL 3 , Cat. 4/PL e, anslutningsbara push-in-klämma, TBUS-koppling medföljer
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
