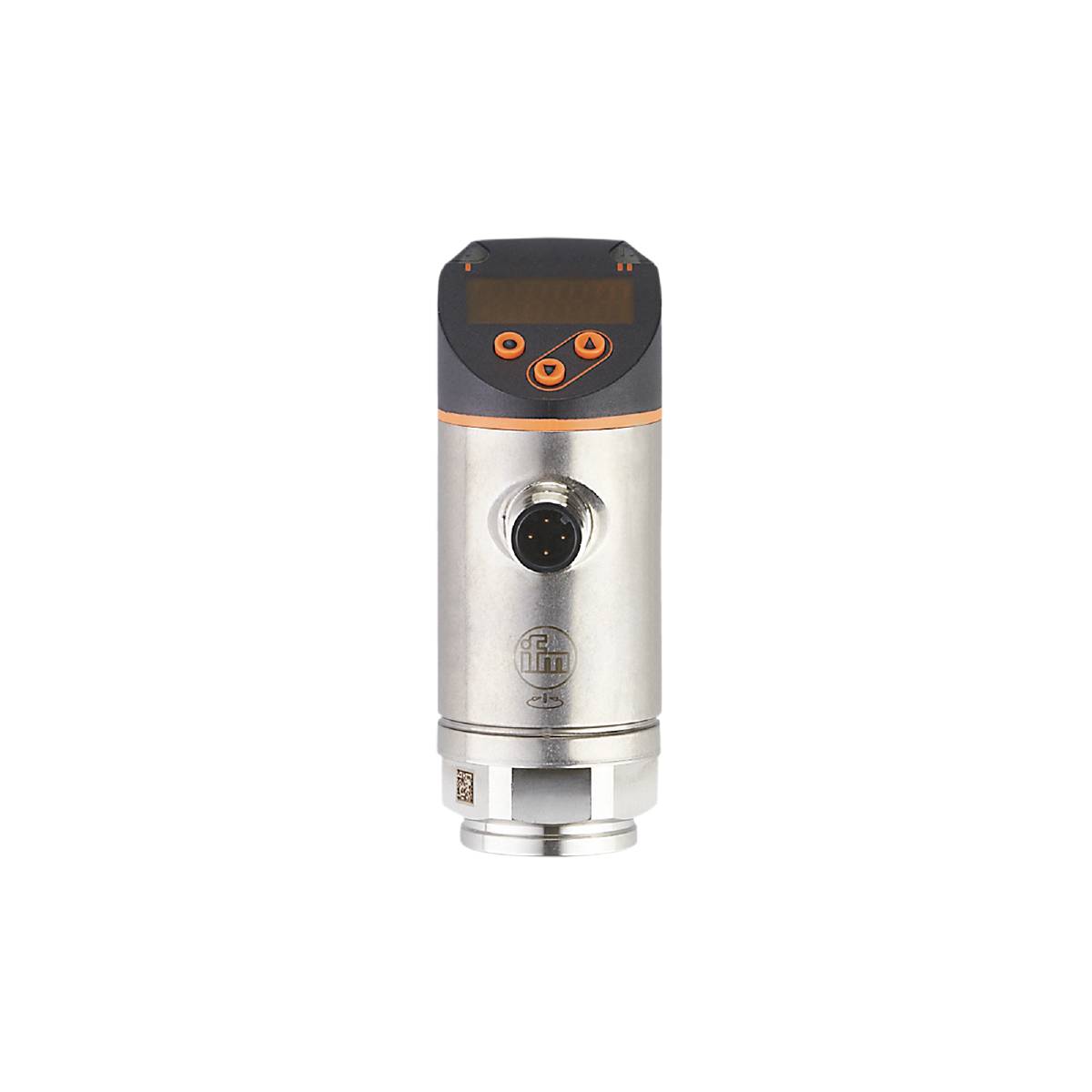

Liknande avbildning
ifm Electronic Trycksensor 1 st PE2094 -0.1 MPa till 1 MPa M12 1 NC, 1 NO, Analog
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Trycksensor
Anslutningstyp
M12
Utförande
Relativt tryck
Mätområde (tryck) (max.)
1 MPa
Driftspänning max.
30 V/DC
Datablad (PDF)
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
8 232,00 kr
3
2% = 602,58 kr
8 031,14 kr
5
3% = 1 403,55 kr
7 951,29 kr
10
4% = 3 342,20 kr
7 897,78 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (8 232,00 kr / stycken)
8 232,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Ifm PE2094 elektronisk trycksensor
- Två utgångar, varav en kan programmeras som IO-link och en som analog utgång
- Röd-grön-växelvisning för tydlig markering av bra områden
- Optimal justering genom att enhetsanslåsningen är lätt att rotera
- Långtidsstabil tack vare hög överbelastningståligheten
- Robust utförande för användning i industrimiljö
- Bekväm hantering med knappar eller programmering via IO-link
Tekniska specifikationer
- Analog utgång spänning [V]: 0...10; (skalbar 1:5)
- Analog utgång ström [mA]: 4...20; (skalbar 1:5)
- Analog punkt [bar]: 1–10
- Analog punkt [MPa]: 0,1–1
- Analog punkt [psi]: 14,6...145
- Analogstartpunkt [bar]: -1...8
- Analogstartpunkt [MPa]: -0,1...0,8
- Analogstartpunkt [psi]: -14,6...116
- Svarstid [ms]: < 1,5
- Antal analoga utgångar: 1
- Antal digitala utgångar: 2
- Antal in- och utgångar: Antal digitala utgångar: 2; antal analoga utgångar: 1
- Display: Visningsenhet: 3 x LED, grön (bar, psi, MPa); kopplingstillstånd: 2 x LED, gul; mätvärden: Alfanumerisk display, röd / grön 4-siffrig
- Tryckhållfasthet [MPa] 7.5
- Tryckhållfasthet [psi]: 1087
- I steg om [MPa]: 0.002
- IO-Link revision: 1.1
- Kurvavvikelse: < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (minsta värdejustering); LS = gränspunktsinställning)
- Mätområde [MPa]: -0,1...1
- Mätelement: Keramisk-kapacitiv tryckmätcell
- Min./max. Sprängningstryck [MPa]: 15
- Återkopplingspunkt RP [MPa]: -0,098...0,996
- Brytpunkt SP [MPa]: -0,094...1
- Noggrannhet för brytpunkt < : ± 0,4; (Turn down 1:1)
- SDCI-norm: IEC 61131-9
- Överföringstyp-IO-link COM2 (38,4 kbaud)
- Omgivningstemperatur-1 [°C]: -25...80
- Repeterbarhet %-intervall < : ± 0,1; (vid temperaturvariationer < 10 K; Turn down 1:1)
- Vridmoment [Nm]: 25...35; (rekommenderat vridmoment; beroende på smörjning, tätning och tryckbelastning)
- Applikation: För industriell användning
- Utförande kortslutningsskydd: Switchad
- Utgångsfunktion: Slutare/öppnare; (parametriserade)
- Utgångssignal: Kopplingssignal; analog signal; IO-link; (konfigurerbar)
- Nödvändiga masterportaler: A
- 0,3
- Speciell egenskap: Förgyllda kontakter
- Driftspänning [V]: 18...30 DC; (enligt SEL/PEL)
- Dämpning analog utgång DAA [s]: 0...4
- Dämpning av processvärde DAP [s]: 0...4
- Permanent strömkapacitet i kopplingsutgången DC [mA]: 250
- Strypspärrelement finns: nej (kan kompletteras)
- Trycktyp: Relativt tryck
- Tryckhållfasthet [bar]: 75
- Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
- Inställbar fördröjning DS, DR [s]: 0...50
- Elektriskt utförande: PNP/NPN
- Totalt antal utgångar 2
- Vikt [g]: 236.500
- Information om noggrannhet/avvikelse: Noggrannhet för brytpunkt, kurvavvikelse under DNVGL: < ± 1 %
- Hysteresavvikelse: < ± 0,1; (Turn down 1:1)
- I steg från [bar]: 0.02
- I steg om [psi]: 0.2
- Kommunikationsgränssnitt: IO-link
- Kortslutningsskydd: Ja
- Lagringstemperatur [°C]: -40...100
- Långtidsstabilitet < : ± 0,05; (Turn down 1:1; per 6 månader)
- Max. Stigtid för analog utgång [ms]: 3
- Max. Belastning [Ω]: 500
- max. Spänningsfall kopplingsutgång DC [V]: 2
- Medier: Flytande och gasformiga medier
- Mediumtemperatur [°C]: -25...80
- Mätområde [bar]: -1...10
- Mätområde [psi]: -14,6...145
- Min./max. Sprängningstryck [bar]: 150
- Min./max. Sprängtryck [psi]: 2175
- Min./max. Tryckcykler: 100 miljoner
- Min./max. ISOLERINGSMOTSTÅND [MΩ] 100; (500 V DC)
- Min./max. Lastmotstånd [Ω]: 2000
- Min./max. Processcykeltid [ms]: 2.3
- MTTF: 161
- Parametrering: Hysteres / fönster; slutare / öppnare; brytar-/återkopplingsfördröjning; dämpning; displayenhet; ström-/spänningsutgång
- Profiler: smart sensor: Process data variabel; Device identification, Device diagnos
- Processanslutning: Gänganslutning G 1/4 innergänga
- Processdata analog: 1
- Processdata binärt: 2
- Returpunkt RP [bar]: -0,98...9,96
- Returpunkt RP [psi]: -14,2...144,4
- Brytfrekvens DC [Hz] < : 500
- Brytpunkt SP [bar]: -0,94...10
- Brytpunkt SP [psi]: -13,6...145
- Kapslingsklass IP 65; IP 67
- Skyddsklass: III
- SIO-läge: Ja
- Anslutning: Stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
- Strömupptagning [mA] < 35
- Temperaturkoefficient nollpunkt: 0,2; (-25...80 °C)
- Temperaturkoefficient spann: 0,2; (-25...80 °C)
- Överbelastningsbeständig: Ja
- Vakuumstabilitet [mbar]: -1000
- Polvändningsskydd: Ja
- Inbyggt watchdog: Ja
- Material i kontakt med medium: 1.4404 (rostfritt stål/316L), Al2O3 (99,9 %; keramik), EPDM
- Typ av produkt
Trycksensor
- Typ
PE2094
- Anslutningstyp
M12
- Utförande
Relativt tryck
- Utgångar
PNP
NPN
- Utgångssignal (min.)
4 mA
- Utgångssignal (max.)
20 mA
- Gränssnitt
IO-link
- Upplösning
0.02 bar
- Mätområde (tryck) (min.)
-0.1 MPa
- Mätområde (tryck) (max.)
1 MPa
- Mätområde (tryck)
-0.1 MPa till 1 MPa
- Driftspänning (min.)
18 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
18 - 30 V/DC
- Kontakttyp
1 NC
1 NO
Analog
- Sprängtryck
150 bar
- Slanganslutning
G1/4 IG
- Min. temperatur
-25 °C
- Max. temperatur
80 °C
- Vikt
236.500 g
- RoHS-godkänd
Ja
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3321403 ifm Electronic Trycksensor 1 st PE2094 -0.1 MPa till 1 MPa M12 1 NC, 1 NO, Analog
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3321403 ifm Electronic Trycksensor 1 st PE2094 -0.1 MPa till 1 MPa M12 1 NC, 1 NO, Analog
Beskrivning
Ifm PE2094 elektronisk trycksensor
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

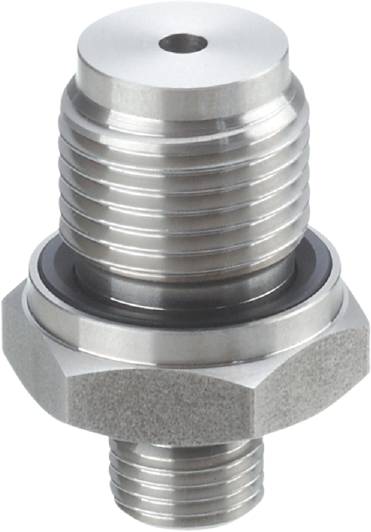

Köps ofta tillsammans
