Liknande avbildning

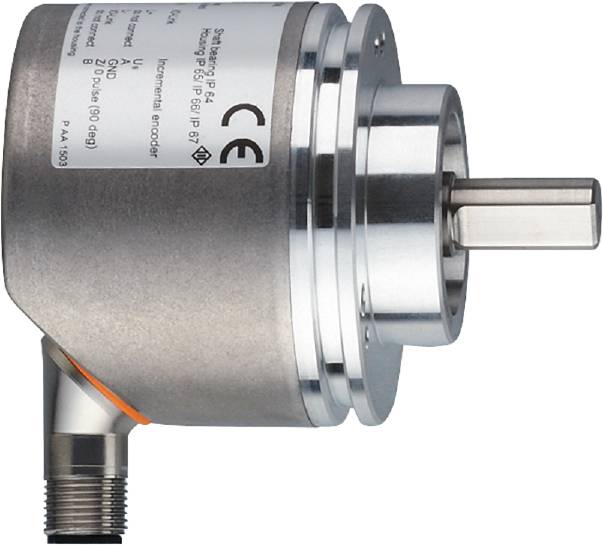

ifm Electronic Inkremental Rotationsgivare 1 st RV3100 Magnetisk Spännfläns
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Rotationsgivare
Utförande
Inkremental
Driftspänning (min.)
4.75 V/DC
Driftspänning max.
30 V/DC
Anslutningstyp
Kontakt M12, 5-polig
Datablad (PDF)
Antal
Toal (2 712,00 kr / stycken)
2 872,00 kr
-6 %
2 712,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Pulsgivare
- Definierad pulsekvens för tillförlitlig registrering av varvtal
- För exakt positionsbestämning och vägmätning
- Hög stöt- och vibrationstålighet tack vare magnetisk avkänningsprincip
- Upplösning kan programmeras fritt från 1... 10.000
- Bekväm kommunikation och programmering via IO-link
Tekniska specifikationer
- Mått [mm]: Ø 58 / L = 79,5
- Avkänningssystem: Magnetiskt
- Upplösning: 1...10000; (parametriserade; fabriksinställning: 1024) strecken
- Funktionsprincip: Inkrementell
- Noggrannhet rotationsgivare-vinkel [°]: 0.1
- IO-Link revision: 1.1
- Överföringstyp-IO-link COM2 (38,4 kbaud)
- Omgivningstemperatur-1 [°C]: -40...85
- Monteringsfläns: Klämfläns
- 0,5
- Driftspänning [V] 4,75...30 DC
- Referenstemperatur vridmoment [°C]: 20
- Elektriskt utförande: HTL/TTL
- Vikt [g]: 392.000
- Kommunikationsgränssnitt: IO-link
- Kortslutningsskydd: Ja
- Lagringstemperatur [°C]: -40...85
- Max. Startvridmoment [Nm]: 1
- Max. Varvtal elektriskt [varv/min]: 12000
- Max. Varvtal mekaniskt [varv/min]: 12000
- Max. Axelbelastning axial vid axeländen [N]: 40
- Max. Axelbelastning radial vid axeländen [N]: 60
- Max. Tillåten relativ luftfuktighet [%]: 95; (kondensation ej tillåten)
- Min./max. Processcykeltid [ms]: 2.3
- MTTF: 292
- Parametrimöjlighet: Upplösning; rotationsriktning; HTL; TTL
- Fasförskjutning A och B [°]: 90
- Brytfrekvens [kHz]: 1000
- Kapslingsklass IP 65; IP 66; (på hussidan: IP 67; på insidan av vådan: IP 64)
- Skyddsklass: III
- SIO-läge: Ja
- Anslutning: Stiftlayout: 0063 - kontaktanslutning: 1 x M12, radial, axial kan användas; kodning: A; greppkropp: 1.4401 (rostfritt stål / 316); max. Ledningslängd 100 m, (IO-link: Max. 20 m)
- Strömupptagning [mA] < 150
- Tillåten strömbelastning per utgång [mA]: 50
- Polvändningsskydd: Ja
- Axelutförande: Helaxel
- Axeldiameter [mm]: 10
- Vågmaterial: Rostfritt stål
- Typ av produkt
Rotationsgivare
- Typ
RV3100
- Utförande
Inkremental
- Teknik
Magnetisk
- Driftspänning (min.)
4.75 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
4.75 - 30 V/DC
- Gränssnitt
IO-link
- Anslutningstyp
Kontakt M12, 5-polig
- Kabellängd
100 m
- Kontaktorientering
Radial
- Egenskaper
Anslutning med LED-visning
- Steg per varv
1024
- Flänstyp (utförande)
Spännfläns
- Axeltyp
Helaxel
- Axel-Ø
10 mm
- Material (fläns)
Aluminium
- Material (axel)
Rostfritt stål
- Kapslingsmaterial
Rostfritt stål
- Noggrannhet
0.1°
- Min. temperatur
-40 °C
- Max. temperatur
85 °C
IP65
IP66
- Längd
79.5 mm
- Diameter
58 mm
- Mått.
(Ø x L) 58 mm x 79.5 mm
- RoHS-godkänd
Ja
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3320359 ifm Electronic Inkremental Rotationsgivare 1 st RV3100 Magnetisk Spännfläns
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3320359 ifm Electronic Inkremental Rotationsgivare 1 st RV3100 Magnetisk Spännfläns
Beskrivning
Ifm RV3100 full-räfflad givare
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Köps ofta tillsammans
(*Alla priser är exkl. moms.) Denna artikel
-6%
2 872,00 kr
2 712,00 kr*
Totalbelopp:
3 552,00 kr3 392,00 kr*
Vilken typ av Rotationsgivare letar du efter?

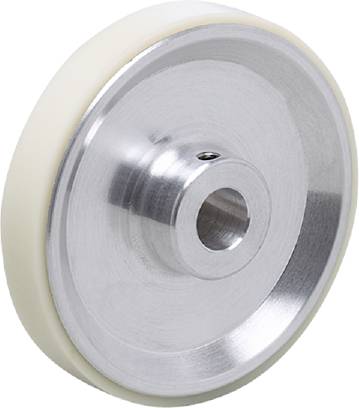

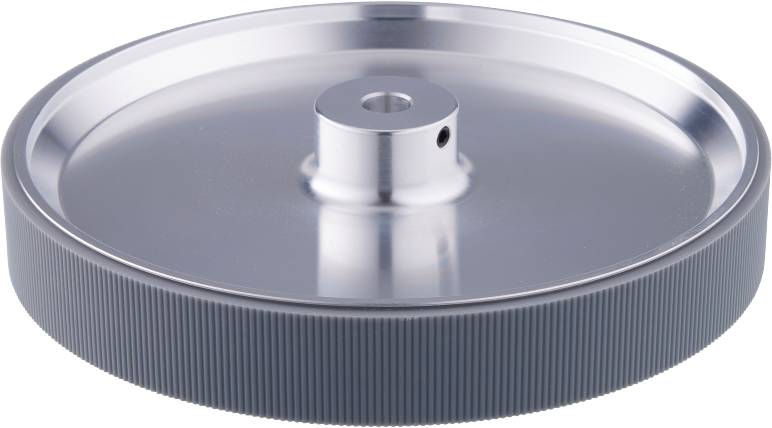

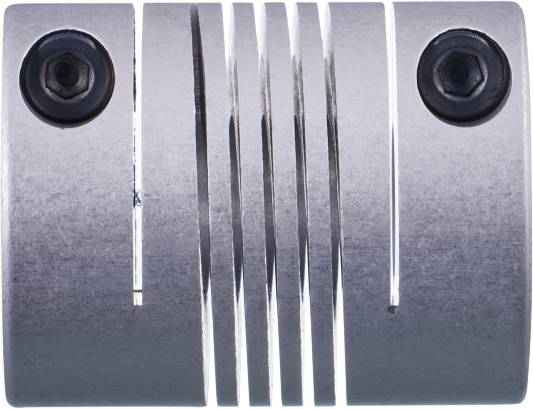

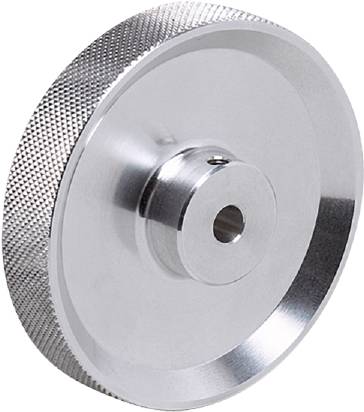

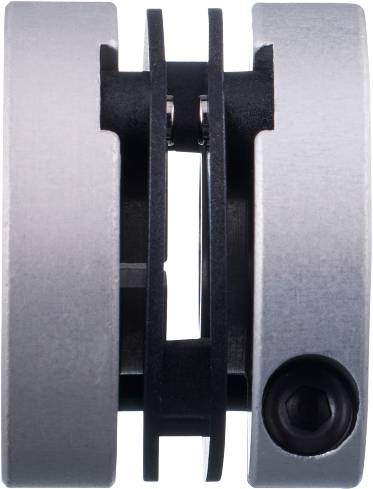

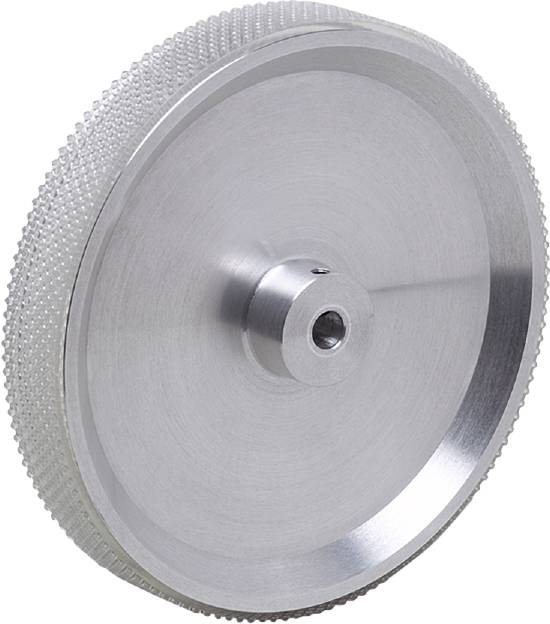

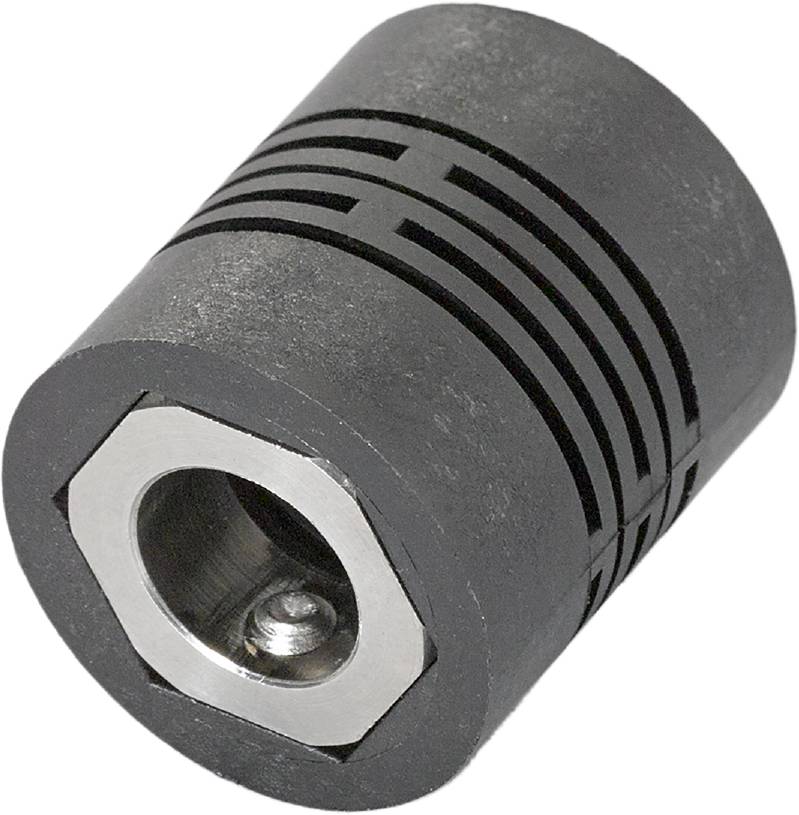

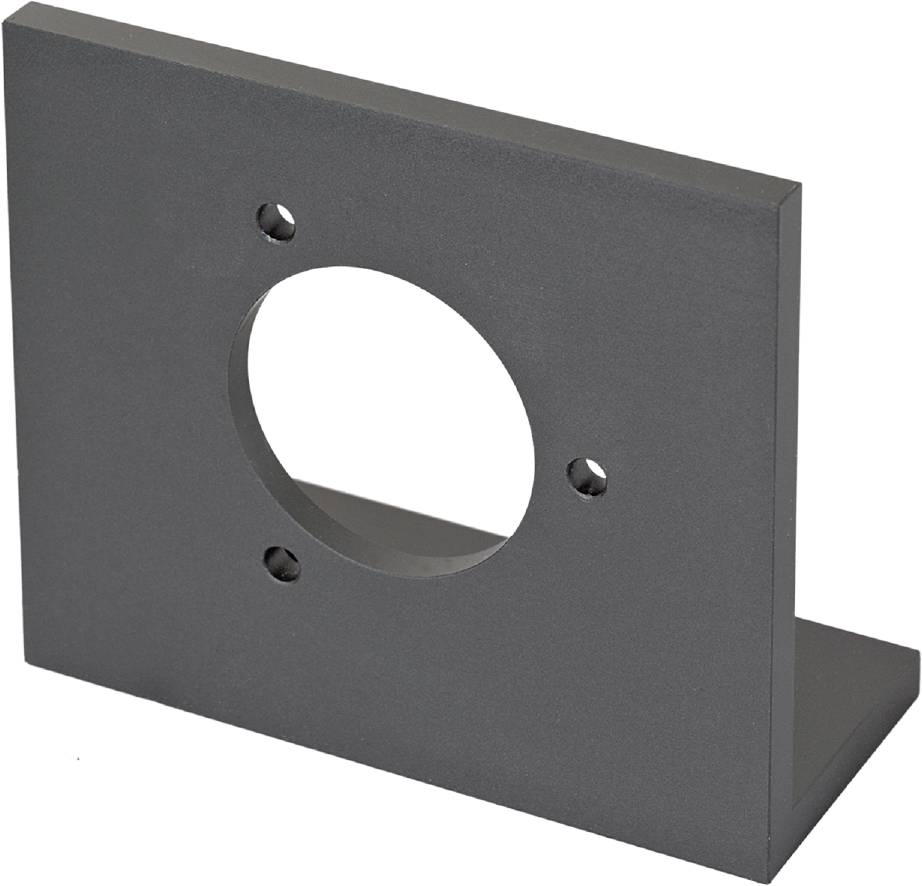

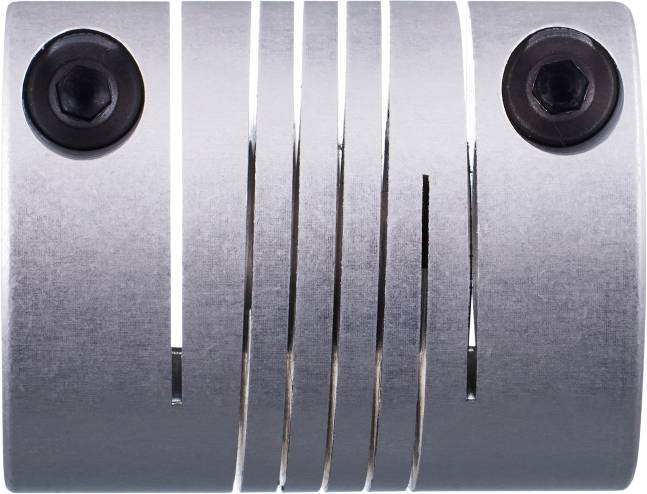

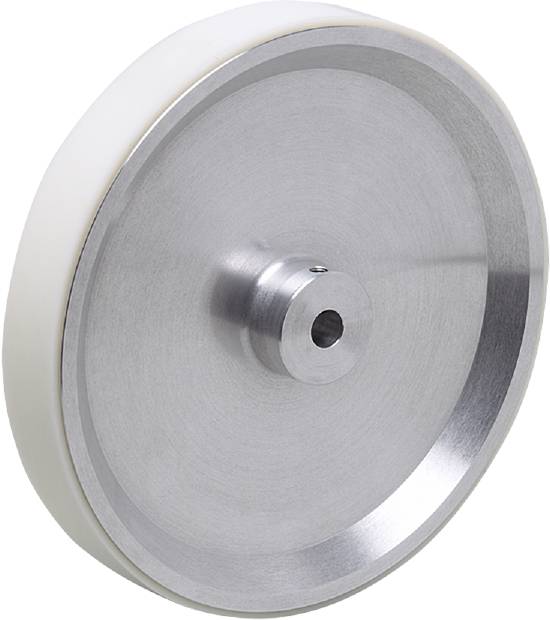

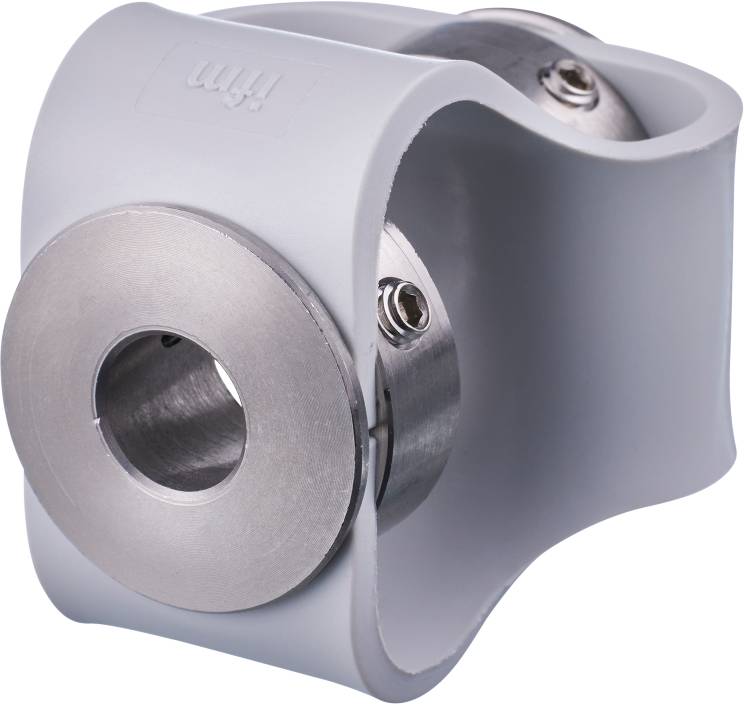

Tillbehör
