Name: GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator Signalgenerator 9 kHz - 6 GHz 1 kanal Sinus
Brand: GW Instek
SKU: 3437817
Availability: BackOrder

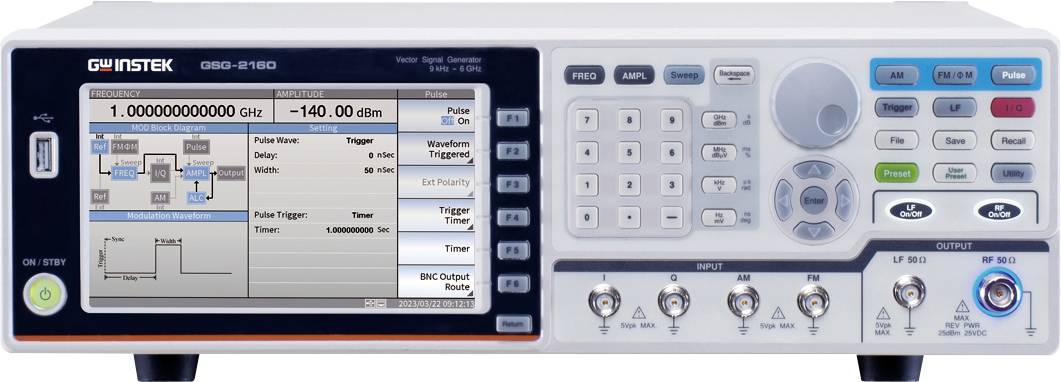

GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator Signalgenerator 9 kHz - 6 GHz 1 kanal Sinus-0

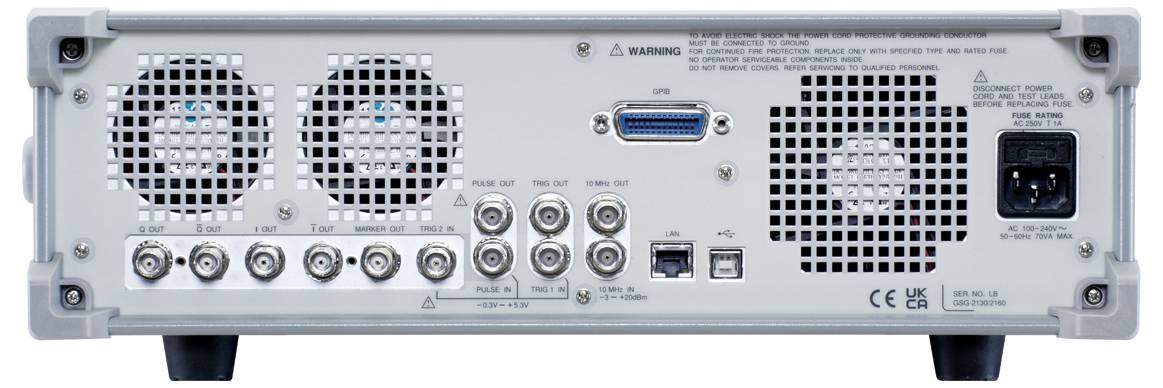

GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator Signalgenerator 9 kHz - 6 GHz 1 kanal Sinus-1

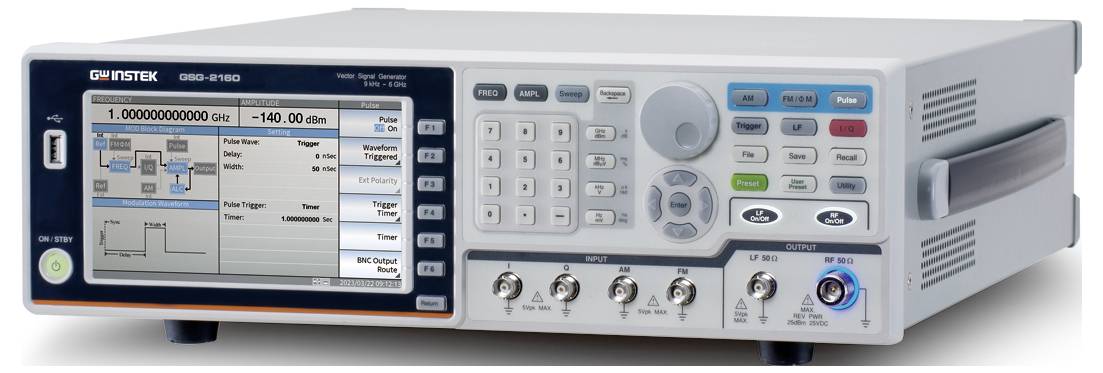

GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator Signalgenerator 9 kHz - 6 GHz 1 kanal Sinus-2

1/3

Datablad (PDF)

Leverans mån 19 okt.

Antal

Styck

Toal (169 243,81 kr / stycken)

169 243,81 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Funktionsgenerator

Omfattande digital modulering: Stöder ASK, PSK, APSK, QAM, FSK, MSK samt användardefinierade IQ- och FSK-moduleringssignaler med en maximal bandbredd på 60 MHz för digital signalutmatning.
Brett frekvensområde: Täcker 9 kHz till 6 GHz.
Stort amplitudutgångsområde: Från +20 dBm till -140 dBm med 0,01 dBm upplösning.
Låg fasbrus: Bättre än -117 dBc/Hz (standard) vid 1 GHz utgång och 20 kHz offset.
Analoga modulationsfunktioner: Inbyggd AM-, FM- och PM-modulering.
Mångsidig signalutgång: Har LF-signaler (sinus, fyrkant, triangel/ramp, Gauss brus) och impulssignaler.
Extern IQ-signalinmatning: Möjliggör syntes av IQ-signaler med externa i- och Q-data.
Hög frekvensnoggrannhet: Standard 10 ppm frekvensstabilitet och 2 ppm åldringstakt. Valfritt utbyggbar till 10 ppb frekvensstabilitet och 0,1 ppm åldringstakt (OCXO).
Snabb frekvens-/amplitudomkoppling: Typiskt ≤ 5 ms.
Omfattande gränssnitt: Som standard med USB och LAN; GPIB är inbyggd.
Tydlig display: 7-tums TFT-LCD för en detaljerad visning av alla parametrar.
3U standard-rack-storlek: Möjliggör enkel integrering i testsystem.

Tekniska specifikationer

Frekvensupplösning 1 MHz.
Standard frekvensstabilitet 10 ppm.
Standard åldrandehastighet: 2 ppm/år.
Amplitudområde: -140 dBm till +20 dBm.
Amplitudinställningsupplösning 0,01 dBm.

Typ av produkt: Signalgenerator

Frekvens: 9 kHz - 6 GHz

Signal-utgångsformer: Sinus

Visning: LCD

: (ej certifierad kalibrering)

Antal kanaler: 1 kanal

Frekvens (max.): 6 GHz

Frekvens min.: 9 kHz

Egenskaper: Modulering

Höjd: 3 U

Gränssnitt: GPIB

Typ: GSG-2160 (GPIB) (CE) Vector Signal Genererator

Dokument & nedladdningar

Datablad

Datablad 3437817 GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator Signalgenerator 9 kHz - 6 GHz 1 kanal Sinus

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3437817 GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator Signalgenerator 9 kHz - 6 GHz 1 kanal Sinus

Beskrivning

GW Instek GSG-2160 (GPIB) (CE) är en multifunktionell RF-vektor- och signalgenerator som är utvecklad speciellt för provning av avancerade digitala moduleringssignaler. Den täcker ett brett frekvensområde från 9 kHz till 6 GHz och är därmed ideal för krävande tillämpningar inom kommunikationsutbildning, vid HF-komponentprovning, i fordonsområdet samt vid IoT-tillämpningar. GSG-2160 har en imponerande amplitudnoggrannhet och låga fasbrus från -117 dBc/Hz (vid 1 GHz-utgång och 20 kHz offset). Som toppmodell i serien har den en digital signalmodulationsfunktion med en maximal bandbredd på 60 MHz för digital signalutmatning som olika moduleringstyper som ASK, PSK, APSK, QAM, FSK, MSK samt användardefinierade IQ- och FSK-signaler. Med sina inbyggda analoga moduleringsfunktioner (AM, FM, PM), LF- och impulssignalutgångar är GSG-2160 det perfekta verktyget för detaljerade signalanalyser och -simuleringar. Den intuitiva 7-tums TFT-LCD-displayen visar alla relevanta parametrar överskådligt, medan de många gränssnitten (USB, LAN och GPIB) möjliggör en sömlös integrering i testsystem.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
