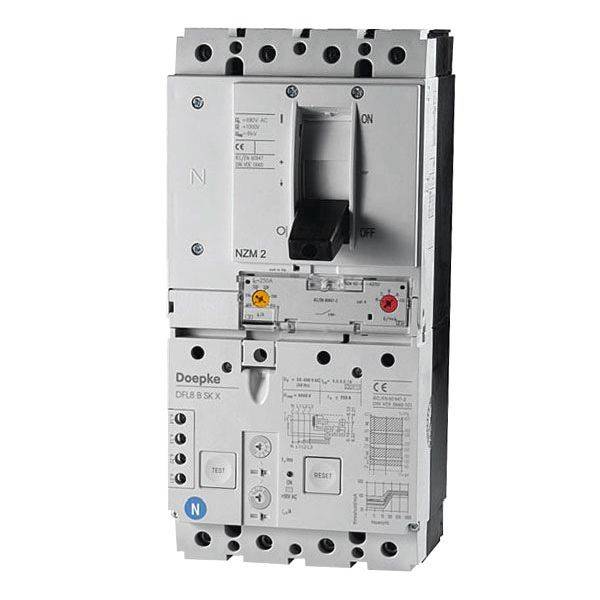

Doepke 09209784 Jordfelsbrytare allströmskänslig FI B 0.3 A

Brytare med felströmsskydd (CBR) kopplar hög ström, skyddar driftutrustning, kablar och ledningar mot överström och personer mot elektrisk stöt. DFL 8 är kompakta apparater med inbyggd hjälpbrytare och anslutningsklämmor för stort kabeltvärsnitt. Brytare av typ B är allströmskänslig vid frekvenser från 0 Hz (släta likfelström) upp till 150 kHz. Den ökar stötström- och vibrationstålig. Brytare med SK-kurva står för felströmsskydd och en hög anläggningstillgänglighet. De kännetecknas av lägre känslighet vid högre frekvenser. Oönskade utlösningar genom avledningsström undviks därmed så långt som möjligt. Till brytare på denna variant kan felkontaktströmmen ställas in individuellt i steg för respektive program (0.3 A, 0.5 A, 1 A). På så sätt kan även den icke-attraktiva gränstiden ställas in stegvis. På så sätt kan en selektiv felströmsbrytare uppnås i anläggningar med uppdelad fördelare. Utrustning i standardutförande är konstruerad för övervakning av strömkretsar med en märkspänning på 230, 400 V, V och en märkfrekvens på 50 Hz. Egenskaper: Inställbar märkfelström; mätström från 100 A till 250 A; märkspänning 230 V, 400 V AC; fyrpolig; felström för släta likström samt växel- och pulserande likström; hög tolerans mot fluktuationer vid hjälpspänning vid registrering av felström typ B; nät- och hjälpspänningsoberoende utlösning vid felström av typ A och vid överström; hög kortslutningskapacitet; anslutningsklämmor upp till 185 mm2; sliprar för störningsfri och fördröjd överström kan ställas in; hög stötströmtålighet, dvs. låg lutning till fellösningar genom transienta felströmmar; hjälpbrytare integrerad; monteringssätt: fastsättning på monteringsplatta; montering i valfritt läge; inmatning från nedan; användningsområden: förskjutna strömförsörjningssystem med TN-s-, TT- och TN-C-s-nät hög kortslutningseffekt i byggnader med särskilda ändamål och inom IT-nät kan den felströmsutlösning av CBR för frånkoppling i händelse av ett andra jordfel införas. på grund av sin allströmskänslig felströmsutlösning lämpar sig denna allströmkänsliga CBR särskilt för skydd av utrustning med elektronisk utrustning. De på ingångssidan inte galvaniskt separerade från elnätet; den kan inte användas för felströmsskydd i TN-C-nät.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
