Name: DEHN 942440 DG MP TNS ACI 275 FM Spänningsavledare Överspänningsskydd för: Fördelningsskåp 20 kA 1 st
Brand: DEHN
SKU: 2734566
Availability: BackOrder

Röd överspänningsskyddsenhet med fyra moduler, var och en försedd med luckor och märkt 'DEHNguard'. Designad för elektriska kopplingsanläggningar.

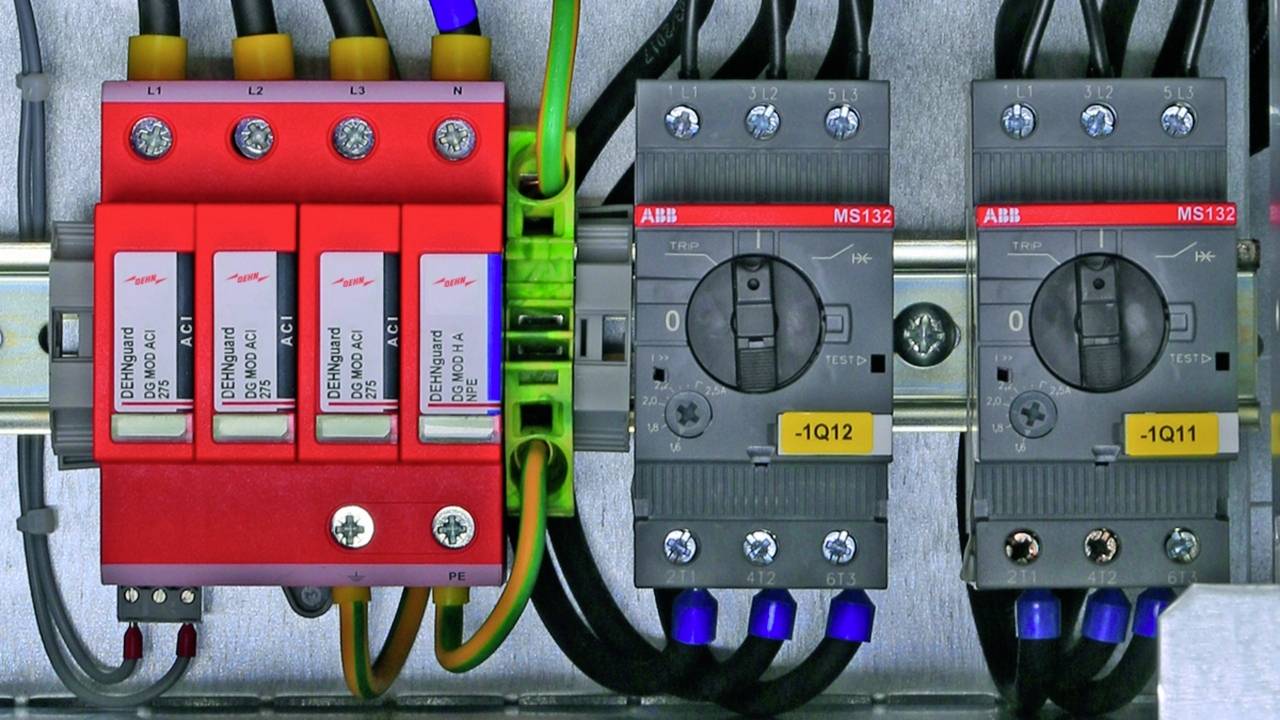

En elektrisk kopplingsbox med kopplingsenheter och säkringar, inklusive en röd flerpolig huvudbrytare och två grå skyddsbrytare.

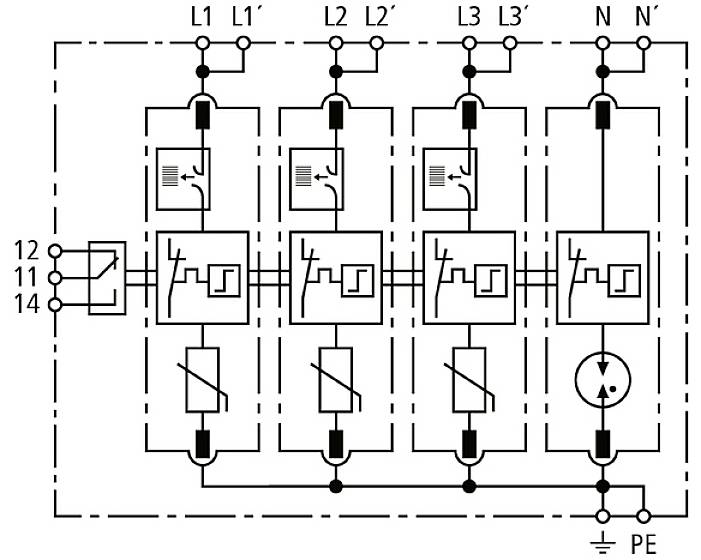

Diagrammet visar en elektrisk krets med fyra ledningsskyddsbrytare (L1, L2, L3, N) och en skyddsjord (PE).

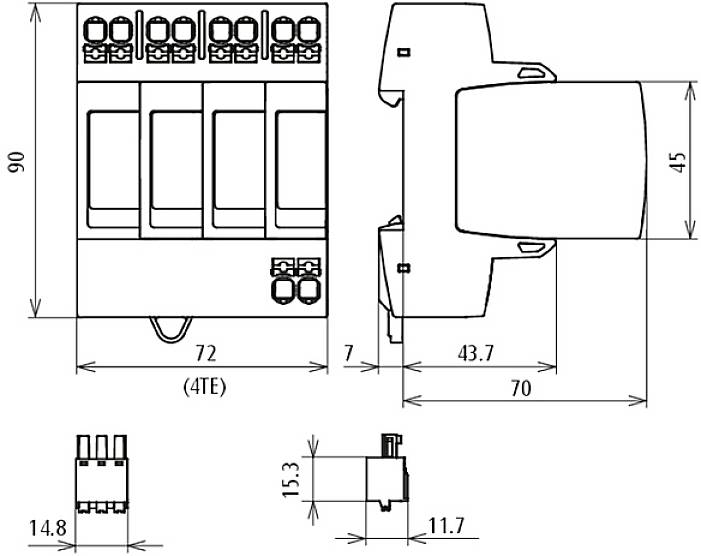

Teknisk ritning av en elektrisk apparat med mått. Ovansida: Höjd 90, bredd 72. Sidovy: Djup 70, höjd 45.

1/4

Datablad (PDF)

Leverans fre 16 okt.

5 Styck

Antal

Styck

Toal (3 912,00 kr / stycken)

3 912,00 kr

exkl. moms

Fri frakt

Endast 5 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Energimässigt samordnat skydd mot slutenheten (≤ 10 m) typ 2 + typ 3Högsta kontinuerliga spänning AC [L-PE] (UC) 275 V (50 / 60 Hz)Högsta kontinuerliga spänning AC [N-PE] (UC) 255 V (50 / 60 Hz)Märkavledningsström: (8/20 µs) (in) 20 kANominell belastningsström vid V-kabelgenomföring: (IL) 40 A.Skyddsnivå [L-PE] / [N-PE] (up): ≤ 1,5 / ≤ 1,5 kVSkyddsnivå [L-PE] / [N-PE] vid 5 kA (up): ≤ 1,5 / ≤ 1,5 kVReaktionstid (ta): ≤ 100 nsYtterligare extern säkring krävs: nejKortslutningsskydd (ISCCR) 25 kAeffMax. Överströmsskydd på nätsidan vid V-kabelgenomföring: 40 A GGMax. Överströmsskydd i nätsidan vid stickdragning (dubbelanslutning 2 x 10 mm ²): IngaTOV-spänning (ut) - karakteristik: 335 V / 5 sek. – StabilitetTOV-spänning (ut) - karakteristik: 440 V/120 min. – StabilitetLäckström: Ingen läckströmFunktions-/defektvisning: Grön/rödAntal portar 1Anslutningstvärsnitt: (Min.) 1,5 m² enkeltrådigAnslutningstvärsnitt: (Min.) 6 m² fintrådigAnslutningstvärsnitt: (Max.) 10 mm² enkel-/fintrådigAnslutningstvärsnitt: (Min.) Med ändhylsa 1,5 m²Anslutningstvärsnitt: (Max.) med ändhylsa 6 m²Anslutningstvärsnitt: (Max.) med ändhylsa utan fläns 10 mm²Montering på 35 mm din-skena enligt en 60715Höljets material: Termoplast, färg röd, UL 94 V-0Monteringsposition: InteriörMonteringsmått:4 TE, din 43880Godkännanden: KEMA, VDEFM-kontakter: VäxlareBRYTFÖRMÅGA AC 250 V/0,5 A.BRYTEFFEKT: DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A.

Typ av produkt: Spänningsavledare

Överspänningsskydd för: Fördelningsskåp

Läckström: 20 kA

Nominell spänning: 230 V/AC
400 V/AC

Svarstid: ≤ 100 ns

Drifttemperatur: -40 - +80 °C

: IP20

Tillverkarnr.: 942440

Tillverkarfärg: Röd

Standarder: SPD enligt en 61643-11 / ... IEC 61643-11 typ 2/klass II.

Mått.: (B x H x D) 72 x 90 x 70 mm

Bredd: 72 mm

Höjd: 90 mm

Djup: 70 mm

Innehåll: 1 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2734566 DEHN 942440 DG MP TNS ACI 275 FM Spänningsavledare Överspänningsskydd för: Fördelningsskåp 20 kA 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2734566 DEHN 942440 DG MP TNS ACI 275 FM Spänningsavledare Överspänningsskydd för: Fördelningsskåp 20 kA 1 st

Beskrivning

Flerpolig överspänningsavledare DEHNguard MP, typ 2 enligt en 61643-11, bestående av basdel med fäst skyddsmoduler och dubbel-Push-in-anslutningsklämmor för stygn och kabelgenomföring. Hög maskinsäkerhet genom avledarövervakning med Thermo-Dynamic-Control. För skydd av förbrukaranläggningar med lågspänning mot överspänning. För användning i blixt-skyddszonkonceptet på gränssnitten 0B - 1 och högre.· Ny teknik "Advanced-Circuit Interruption" (ACI) integrerad i skyddsmodulen, bestående av brytare/trådlös larmkombination· Tack vare ACI-teknik behövs ingen extern säkring· Små anslutningsarea 6 mm2 (Cu) helt tillräcklig *)· TOV hållfasthet även vid 440 V (AC)· Hög anläggningstillgänglighet, eftersom den är selektiv till 35 A GG systemsäkringar· Komplett läckströmsfri, eftersom galvanisk separering med ACI-kopplingsenhet· Koordinerat inom Red/Line-produktfamiljen.· Vibrations- och schocktestad enligt EN 60068-2.· Push-in-anslutningsteknik*) ledningsdragning av alla aktiva ledare ska vara förd- och kortslutningsskyddad

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
