Name: DEHN 942341 DG MP TT ACI 275 FM Spänningsavledare Överspänningsskydd för: Fördelningsskåp 20 kA 1 st
Brand: DEHN
SKU: 2734569
Availability: BackOrder

En röd överspänningsskyddsapparat med fyra kontaktmoduler, märkt 'DEHNguard'. Den har fem anslutningar överst.

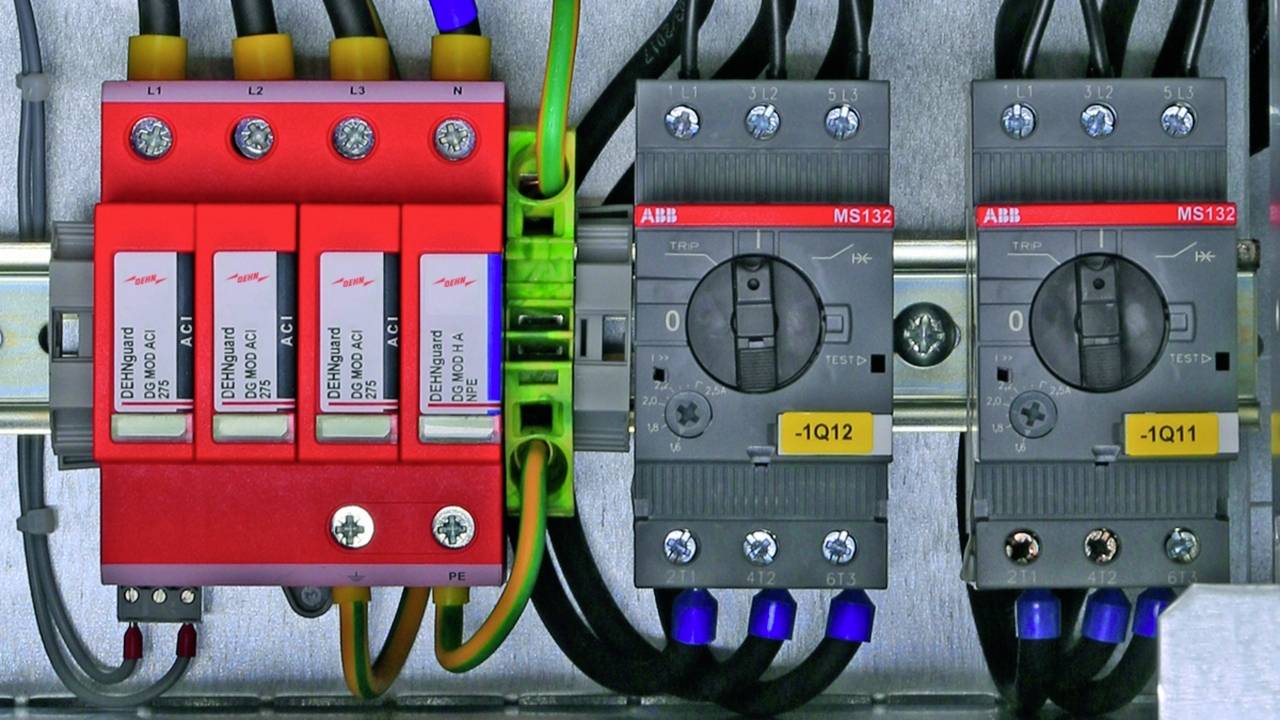

Ett elskåp med flera switchar och säkringar, inklusive röda och grå moduler som hanterar elektriska anslutningar.

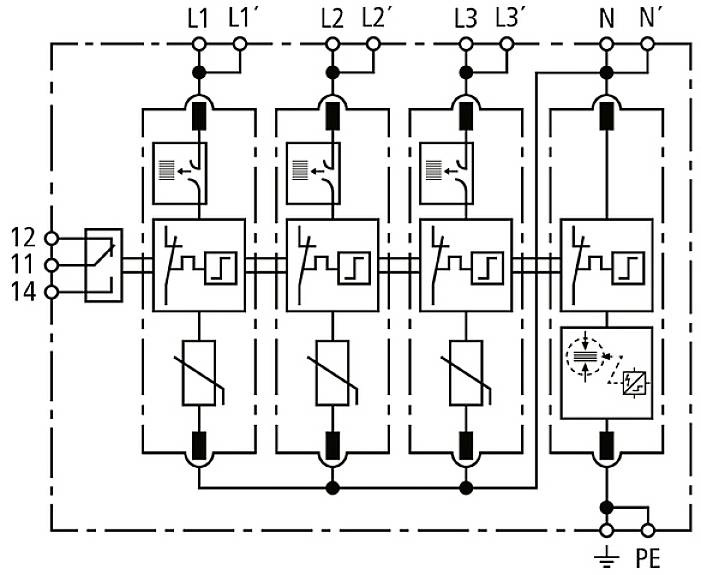

Elschema visar en seriekoppling av fyra skyddsbrytare som är anslutna till faserna L1 till L3, neutralledaren N och skyddsjordningen PE.

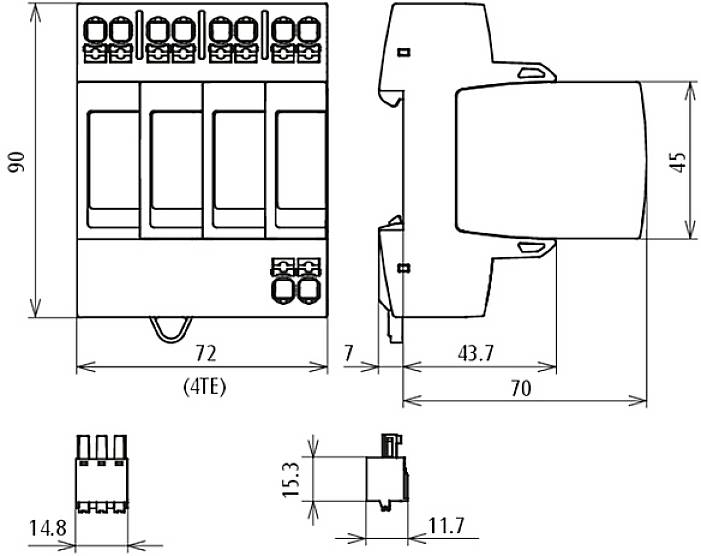

Teknisk ritning av en elektrisk apparat med dimensioner. Visar front- och sidovy med mått i millimeter.

1/4

Datablad (PDF)

Leverans tis 10 nov.

1 Styck

Antal

Styck

Toal (4 152,00 kr / stycken)

4 632,00 kr

-10 %

4 152,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Energimässigt samordnat skydd mot slutenheten (≤ 10 m) typ 2 + typ 3Högsta kontinuerliga spänning AC [L-PE] (UC) 275 V (50 / 60 Hz)Högsta kontinuerliga spänning AC [N-PE] (UC) 255 V (50 / 60 Hz)Märkavledningsström: (8/20 µs) (in) 20 kANominell belastningsström vid V-kabelgenomföring: (IL) 40 A.Skyddsnivå [L-PE] / [N-PE] (up): ≤ 1,5 / ≤ 1,5 kVSkyddsnivå [L-PE] / [N-PE] vid 5 kA (up): ≤ 1,5 / ≤ 1,5 kVReaktionstid (ta): ≤ 100 nsYtterligare extern säkring krävs: nejKortslutningsskydd (ISCCR) 25 kAeffMax. Överströmsskydd på nätsidan vid V-kabelgenomföring: 40 A GGMax. Överströmsskydd på nätsidan vid sömdragning(Dubbel anslutning 2 x 10 m²) inga:TOV-spänning (ut) - karakteristik: 335 V / 5 sek. – StabilitetTOV-spänning (ut) - karakteristik: 440 V/120 min. – StabilitetLäckström: Ingen läckströmFunktions-/defektvisning: Grön/rödAntal portar 1Anslutningstvärsnitt: (Min.) 1,5 m² enkeltrådigAnslutningstvärsnitt: (Min.) 6 m² fintrådigAnslutningstvärsnitt: (Max.) 10 mm² enkel-/fintrådigAnslutningstvärsnitt: (Min.) Med ändhylsa 1,5 m²Anslutningstvärsnitt: (Max.) med ändhylsa 6 m²Anslutningstvärsnitt: (Max.) med ändhylsa utan fläns 10 mm²Montering på 35 mm din-skena enligt en 60715Höljets material: Termoplast, färg röd, UL 94 V-0Monteringsposition: InteriörMonteringsmått:4 TE, din 43880Godkännanden: KEMA, VDEFM-kontakter: VäxlareBRYTFÖRMÅGA AC 250 V/0,5 A.BRYTEFFEKT: DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A.

Typ av produkt: Spänningsavledare

Överspänningsskydd för: Fördelningsskåp

Läckström: 20 kA

Nominell spänning: 230 V/AC
400 V/AC

Svarstid: ≤ 100 ns

Drifttemperatur: -40 - +80 °C

: IP20

Tillverkarnr.: 942341

Tillverkarfärg: Röd

Standarder: SPD enligt en 61643-11 / ... IEC 61643-11 typ 2/klass II.

Mått.: (B x H x D) 72 x 90 x 70 mm

Bredd: 72 mm

Höjd: 90 mm

Djup: 70 mm

Innehåll: 1 st

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2734569 DEHN 942341 DG MP TT ACI 275 FM Spänningsavledare Överspänningsskydd för: Fördelningsskåp 20 kA 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2734569 DEHN 942341 DG MP TT ACI 275 FM Spänningsavledare Överspänningsskydd för: Fördelningsskåp 20 kA 1 st

Beskrivning

Modulär överspännings-avledare med Advanced-Circuit Interruption (ACI) för TT- och TN-s-system (3+1-koppling).· Ny teknik "Advanced-Circuit Interruption" (ACI) integrerad i skyddsmodulen, bestående av brytare/trådlös larmkombination· Tack vare ACI-teknik behövs ingen extern säkring· Små anslutningsarea 6 mm2 (Cu) helt tillräcklig *)· TOV hållfasthet även vid 440 V (AC)· Hög anläggningstillgänglighet, eftersom den är selektiv till 35 A GG systemsäkringar· Komplett läckströmsfri, eftersom galvanisk separering med ACI-kopplingsenhet· Koordinerat inom Red/Line-produktfamiljen.· Vibrations- och schocktestad enligt EN 60068-2.· Push-in-anslutningsteknik*) ledningsdragning av alla aktiva ledare ska vara förd- och kortslutningsskyddad

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
