DEHN 942405 DG MP TNS 275 FM Spänningsavledare Överspänningsskydd för: Fördelningsskåp 20 kA 1 st

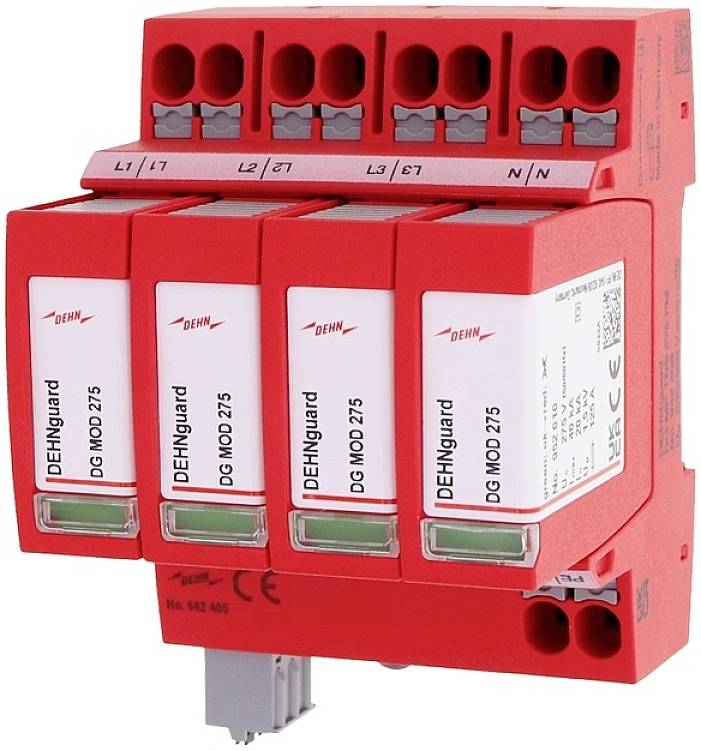

Röd överspänningsskydd med fyra moduler, märkt med 'DEHNgard DG MOD 275', för skydd av elektriska anläggningar.

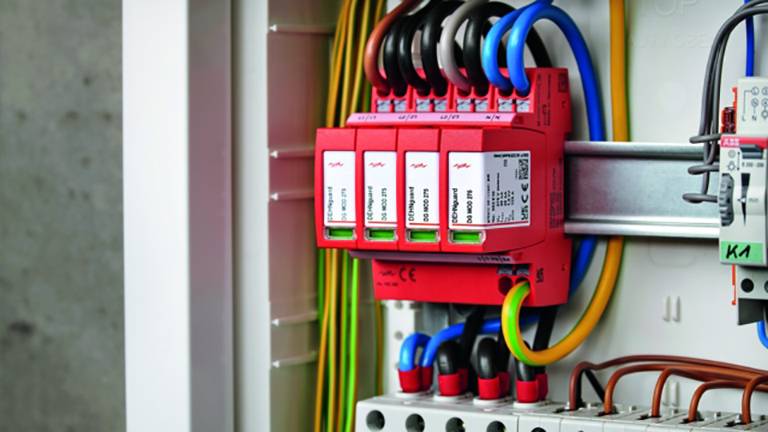

En elektrisk kopplingstavla med flera färgade kablar och röda skyddsbrytare.

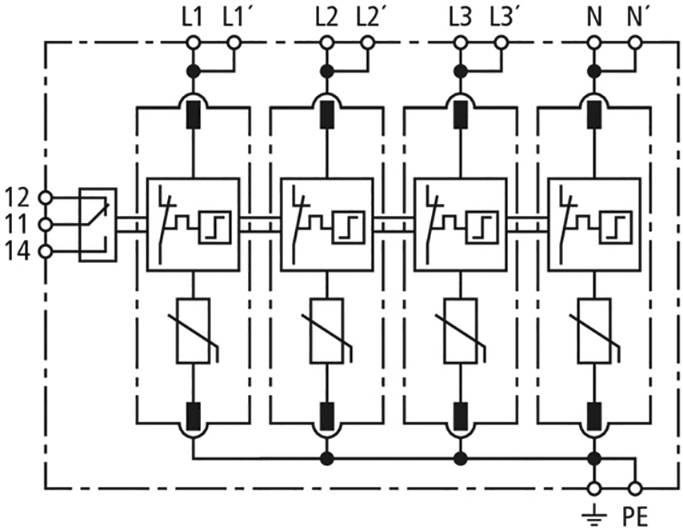

Elektrisk kopplingsschema med fyra parallellkopplade säkringar, märkta som L1, L2, L3, N och PE, anslutna till en switch.

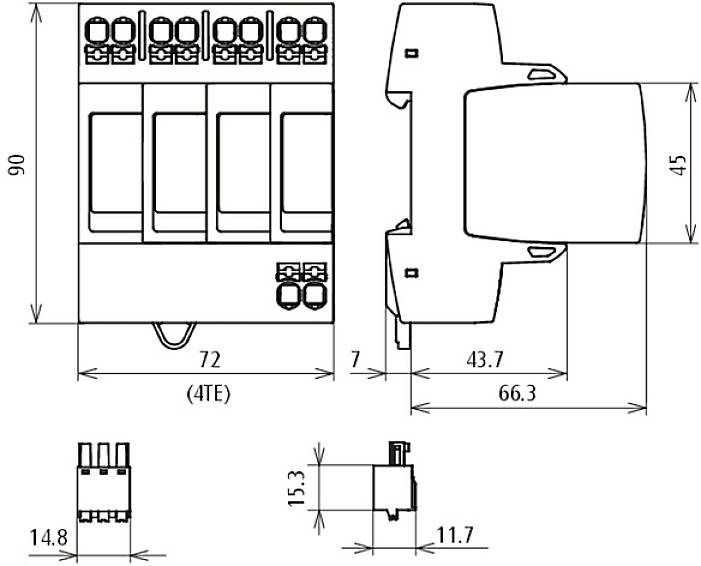

Teknisk ritning av en elektrisk switch med dimensioner: bredd 72 mm, höjd 90 mm, djup 66,3 mm. Innehåller tre enheter.

1/4

Datablad (PDF)

Snabb leverans tor. 1 okt.

5 Styck

Antal

Styck

Toal (1 352,00 kr / stycken)

1 432,00 kr

-6 %

1 352,00 kr

exkl. moms

Fri frakt

Endast 5 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Energimässigt samordnat skydd mot slutenheten (≤ 10 m) typ 2 + typ 3Nominell spänning AC (UN) 230 / 400 V (50 / 60 Hz)Högsta kontinuerliga spänning: AC (UC) 275 V (50 / 60 Hz)Märkavledningsström: (8/20 µs) (in) 20 kAMax. Avledningsström: (8/20 µs) (Imax) 40 kAKombinerade stötar: [L-N] (UOC) 20 kVNominell belastningsström vid V-kabelgenomföring: (IL) 40 A.Skyddsnivå: [L-PE] / [N-PE] (up) ≤ 1,5 / ≤ 1,5 kVSkyddsnivå: [L-PE] / [N-PE] vid 5 kA (up) ≤ 1 / ≤ 1 kVMax. Överströmsskydd på nätsidan vid V-kabelgenomföring: 40 A GGMax. Överströmsskydd på nätsidan vid tråddragning (dubbelanslutning 2 x 10 mm ²): 125 A GGKortslutningsskydd vid max. överströmsskydd som nätsidor: (ISCCR) 50 kAeffTOV-spänning (ut) - karakteristik: 335 V / 5 sek. – StabilitetTOV-spänning (ut) - karakteristik: 440 V/120 min. – Säkert felFunktions-/defektvisning: Grön/rödAntal portar 1Anslutningstvärsnitt: (Min.) 1,5 m² enkeltrådigAnslutningstvärsnitt: (Min.) 6 m² fintrådigAnslutningstvärsnitt: (Max.) 10 mm² enkel-/fintrådigAnslutningstvärsnitt: (Min.) Med ändhylsa 1,5 m²Anslutningstvärsnitt: (Max.) med ändhylsa 6 m²Anslutningstvärsnitt: (Max.) med ändhylsa utan fläns 10 mm²Montering på 35 mm din-skena enligt en 60715Hölje termoplast, färg röd, UL 94 V-0Placering inomhusMonteringsmått:4 TE, din 43880Godkännanden: KEMA, VDEFM-kontakter/kontaktform växlareBRYTFÖRMÅGA AC 250 V/0,5 A.BRYTEFFEKT: DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A.Anslutningstvärsnitt för FM-klämmor max. 1,5 mm2 en-/fintrådig

Typ av produkt: Spänningsavledare

Överspänningsskydd för: Fördelningsskåp

Läckström: 20 kA

Nominell spänning: 230 V/AC
400 V/AC

Svarstid: ≤ 25 n ns

Drifttemperatur: -40 - +80 °C

: IP20

Tillverkarnr.: 942405

Tillverkarfärg: Röd

Standarder: SPD enligt en 61643-11 / ... IEC 61643-11 typ 2 + typ 3 / klass II + klass III.

Mått.: (B x H x D) 72 x 90 x 66.3 mm

Bredd: 72 mm

Höjd: 90 mm

Djup: 66.3 mm

Innehåll: 1 st

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2734567 DEHN 942405 DG MP TNS 275 FM Spänningsavledare Överspänningsskydd för: Fördelningsskåp 20 kA 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2734567 DEHN 942405 DG MP TNS 275 FM Spänningsavledare Överspänningsskydd för: Fördelningsskåp 20 kA 1 st

Beskrivning

Modulär överspännings-avledare för TN-s-system; med potentialfri överföringskontakt.· Anslutningsfärdig komplett enhet består av bottendel och fäst skyddsmodul.· Koordinerat inom Red/Line-produktfamiljen.· Hög avledarförmåga genom kraftfulla zinkoxidvaristorer/gnistgap.· Hög maskinsäkerhet genom avledarövervakning " Thermo-Dynamic-Control".· Enkel verktygslös skyddsmodulväxel genom modullåsningssystem och modulupplåsningsknapp.· Vibrations- och schocktestad enligt EN 60068-2.· Push-in-anslutningsteknik

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
