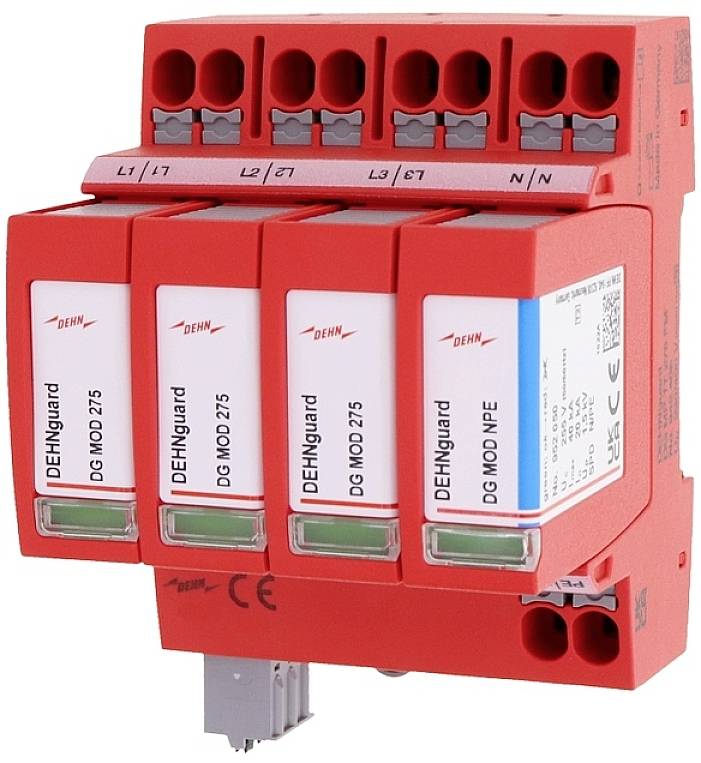

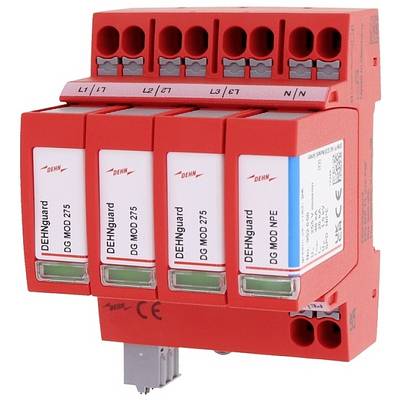

DEHN 942315 DG MP TT 275 FM Spänningsavledare Överspänningsskydd för: Fördelningsskåp 20 kA 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (1 512,00 kr / stycken)
1 592,00 kr
-5 %
1 512,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Energimässigt samordnat skydd mot slutenheten (≤ 10 m) typ 2 + typ 3Högsta kontinuerliga spänning AC [L-PE] (UC) 275 V (50 / 60 Hz)Högsta kontinuerliga spänning AC [N-PE] (UC) 255 V (50 / 60 Hz)Märkavledningsström: (8/20 µs) (in) 20 kANominell belastningsström vid V-kabelgenomföring: (IL) 40 A.Skyddsnivå [L-PE] / [N-PE] (up): ≤ 1,5 / ≤ 1,5 kVSkyddsnivå [L-PE] / [N-PE] vid 5 kA (up): ≤ 1,5 / ≤ 1,5 kVReaktionstid (ta): ≤ 100 nsYtterligare extern säkring krävs: nejKortslutningsskydd (ISCCR) 25 kAeffMax. Överströmsskydd på nätsidan vid V-kabelgenomföring: 40 A GGMax. Överströmsskydd på nätsidan vid tråddragning (dubbelanslutning 2 x 10 mm ²): 125 A GGTOV-spänning (ut) - karakteristik: 335 V / 5 sek. – StabilitetTOV-spänning (ut) - karakteristik: 440 V/120 min. – StabilitetLäckström: Ingen läckströmFunktions-/defektvisning: Grön/rödAntal portar 1Anslutningstvärsnitt: (Min.) 1,5 m² enkeltrådigAnslutningstvärsnitt: (Min.) 6 m² fintrådigAnslutningstvärsnitt: (Max.) 10 mm² enkel-/fintrådigAnslutningstvärsnitt: (Min.) Med ändhylsa 1,5 m²Anslutningstvärsnitt: (Max.) med ändhylsa 6 m²Anslutningstvärsnitt: (Max.) med ändhylsa utan fläns 10 mm²Montering på 35 mm din-skena enligt en 60715Höljets material: Termoplast, färg röd, UL 94 V-0Monteringsposition: InteriörMonteringsmått:4 TE, din 43880Godkännanden: KEMA, VDEFM-kontakter: VäxlareBRYTFÖRMÅGA AC 250 V/0,5 A.BRYTEFFEKT: DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A.
- Typ av produkt
Spänningsavledare
- Överspänningsskydd för
Fördelningsskåp
- Läckström
20 kA
- Nominell spänning
230 V/AC
400 V/AC
- Svarstid
≤ 100 ns
- Drifttemperatur
-40 - +80 °C
IP20
- Tillverkarnr.
942315
- Tillverkarfärg
Röd
- Standarder
SPD enligt en 61643-11 / ... IEC 61643-11 typ 2 + typ 3 / klass II + klass III.

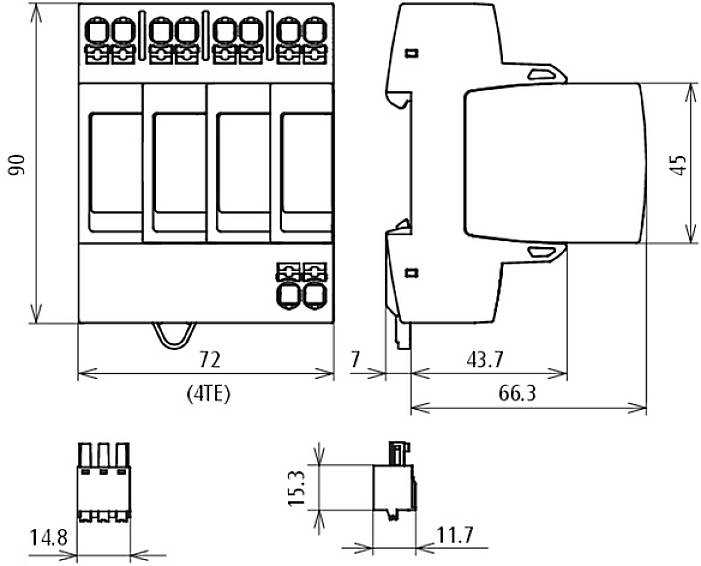

- Mått.
(B x H x D) 72 x 90 x 70 mm
- Bredd
72 mm
- Höjd
90 mm
- Djup
70 mm
- Innehåll
1 st
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 2734570 DEHN 942315 DG MP TT 275 FM Spänningsavledare Överspänningsskydd för: Fördelningsskåp 20 kA 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2734570 DEHN 942315 DG MP TT 275 FM Spänningsavledare Överspänningsskydd för: Fördelningsskåp 20 kA 1 st
Beskrivning

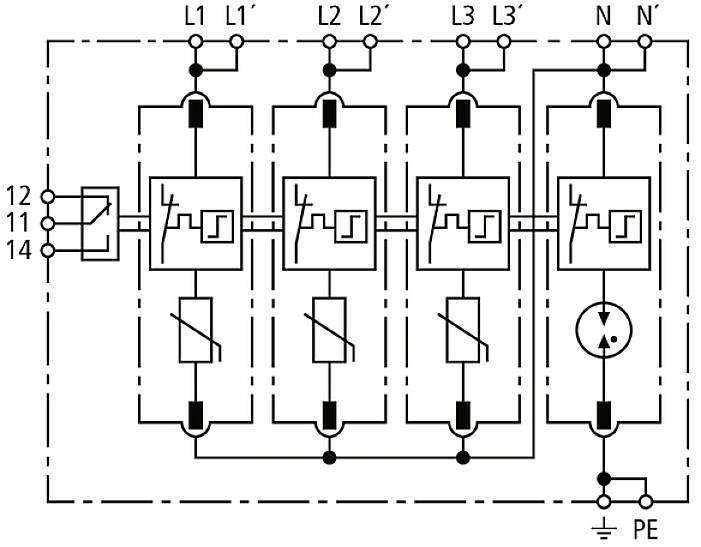

Modulär överspännings-avledare för TT- och TN-s-system (3+1-koppling); med potentialfri överföringskontakt.· Anslutningsfärdig komplett enhet består av bottendel och fäst skyddsmodul.· Koordinerat inom Red/Line-produktfamiljen.· Hög avledarförmåga genom kraftfulla zinkoxidvaristorer/gnistgap.· Hög maskinsäkerhet genom avledarövervakning " Thermo-Dynamic-Control".· Enkel verktygslös skyddsmodulväxel genom modullåsningssystem och modulupplåsningsknapp.· Vibrations- och schocktestad enligt EN 60068-2.· Push-in-anslutningsteknik"
