Name: Bürkert Pneumatikventil 5470 132489 2 till 8 bar 1 st
Brand: Bürkert
SKU: 3047089
Availability: BackOrder

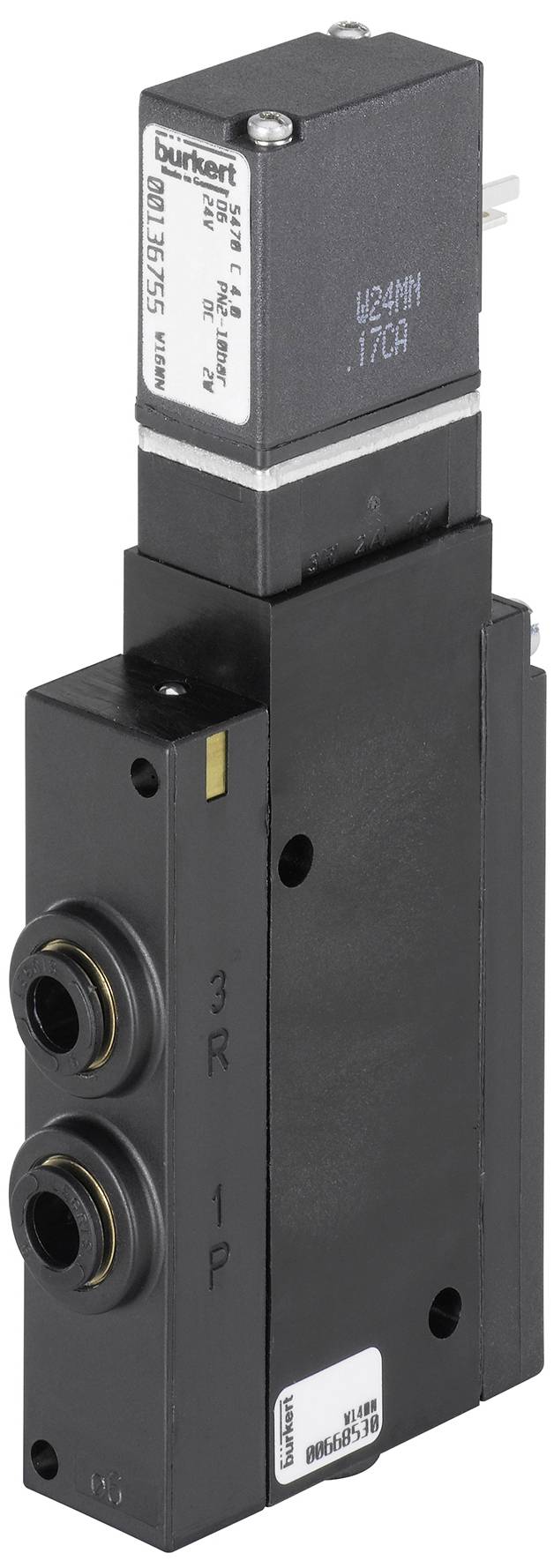

Ett svart magnetventil från märket Bürkert med två anslutningar på vänster sida, vertikalt placerad.

Liknande avbildning

Datablad (PDF)

Leverans tis 27 okt.

30 Styck

Antal

Styck

Toal (1 032,00 kr / stycken)

1 032,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Manometer

Kompakt ventil 3/2- och 4/2-vägsutförande
Kan staplas som ventilblock
Låg elektrisk effektförbrukning
Många pneumatiska anslutningar
Robust konstruktion

Tekniska specifikationer

Drift - manuellt arbete material: Pa (polyamid)
Bestyckning (Ventilterminal) - avbyggnadsmått 1:19 mm
Tätningsmaterial - huvudventil tätningsmaterial: NBR (nitrilgummi)
Tätningsmaterial - förstyrning tätning material: FKM (fluorgummi)
Tryck och temperatur - temperatur medium min: -10 °C.
Tryck & temperatur - medium temperatur max: 50 °C.
Tryck & temperatur - temperatur omgivning min: -10 °C.
Tryck & temperatur - temperatur omgivning max: 55 °C.
Tryck & temperatur - nominellt tryck min: 2 bar.
Tryck & temperatur - nominellt tryck max. 8 bar.
Elektrisk anslutning - apparatuttag medföljer: Medföljer ej
Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form C enligt din en 175301-803
Elektrisk anslutning - Elektrisk anslutning position: Matningssida
Enhetsegenskaper – produktundergrupp: Pneumatiska ventiler
Egenskaper - återställningstyp: Luftfjäder + mekanisk fjäder
Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
Enhetsegenskaper - ventilaktivering typ: Elektrisk
Enhetsegenskaper - frånslagstid öppnar max. 25 ms
Enhetsegenskaper - kopplingstid förslutning: Max. 20 ms
Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
Enhetsegenskaper - inbyggd effektsänkning: Nej
Nominell bredd (kV värde) - QNn värde (gas) 300 l/min.
Nominell bredd (kV värde) - förstyrning nominell bredd (mm): 0,9 mm
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 4 mm
Process-/ledningsanslutning - försörjningsanslutning typ: Fläns
Process-/ledningsanslutning - flänsbild FM07
Process-/ledningsanslutning - arbetsförbindningar typ: Slangkoppling
Process-/ledningsanslutning - arbetsposition: ventil undersida
Process-/ledningsanslutning - arbetsanslutningsmaterial: Mässing
Process-/ledningsanslutning - arbetsanslutnings diameter (mm) 6 mm
Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
Spänning - batterispänning: Ja
Spänning - spänning min / nominell spänning 24 V.
Spänning max / nominell spänning 24 V.
Spänning - växelspänning: Nej
Spänning - likspänning: Ja
Spole (Kern) - elektrisk effektförbrukning min.: 1 W.
Spole (Kern) - elektrisk effektförbrukning max. 1 W.
Spole (Kern) - spole koppling LED: Nej
Spole (Kern) - spole kablage överspänningsskydd: Utan
Spole (Kern) - spole förställning av likriktare: Nej
Spole (Kern) - spole polskydd: Nej
Spole (Kern) - spole kablage, frihjulsdiod: Nej
Spole (Kern) - spole kablage frihjulsdiod redundant: Nej
Material - huvudventil material mediumberörd: Pa (polyamid)
Material - huvudventil material som påverkar omgivningen: Pa (polyamid)
Material - förstyrning material medelkontaktande pa (polyamid)
Material - förstyrning material som påverkar omgivningen: Pa (polyamid)
Verkningssätt - fluidisk ledningsanslutning antal: 4
Verkningssätt - ventilfunktion antal inställningar: 2
Verkningssätt - ventilfunktion: G - öppen i viloläge - tryckanslutning 1 (P) efter arbetsanslutning 2 (B), arbetsanslutning 4 (A) efter utgång 3 (R) öppen - öppen i viloläge - tryckanslutning 1 (P) efter arbetsanslutning 2 (B), arbetsanslutning 4 (A) öppen efter utgång 3 (R)
Funktion - manuellt arbete: Ja
Verkningssätt - manuell drift typ: Vridspak
Funktion - manuellt ansättning låsning: Ja
Verkningssätt - manuell manövrering skruvöppning: Ja

Typ av produkt: Pneumatikventil

Drifttemperatur: -10 °C (min)

Min. drifttemperatur: -10 °C

Tillverkarnr.: 132489

Drifttryck (max.): 8 bar

Driftstryck (min.): 2 bar

Drifttryck område: 2 till 8 bar

Rör-Ø: 4 mm

: IP65

Typ: 5470

Max. medietemperatur: 50 °C

Min. medietemperatur: -10 °C

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3047089 Bürkert Pneumatikventil 5470 132489 2 till 8 bar 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3047089 Bürkert Pneumatikventil 5470 132489 2 till 8 bar 1 st

Beskrivning

Ventilerna av typ 5470 består av en försteuer-wippmagnetventil av typ 6106 och en pneumatisk ventil. I huset på styrventilen kan ett tippbart ankare fällas, ungefär som en vippbrytare. Den kopplar på ventilen. Den låga lutningsrörelsen i vippan är förslitningsfri; ingen grundsmörjning behövs. Typ 5470 R finns som 3/2- och 4/2-vägsventil. Ventilerna kan staplas var för sig med modulfläns. De kan sammankopplas med anslutningsmodulerna till ventilblock. För arbetsanslutningarna 2 och 4 finns olika varianter.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
