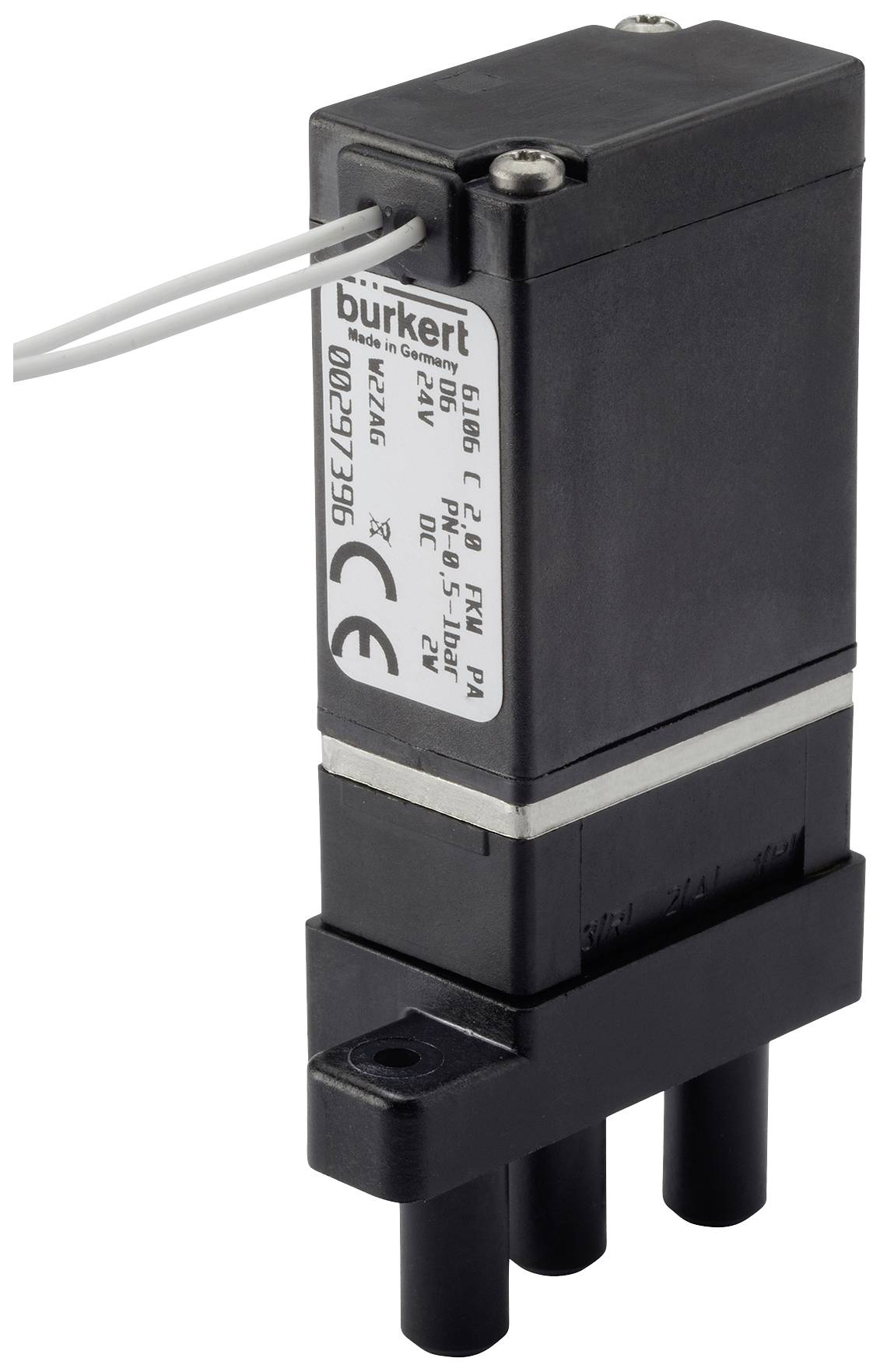

Name: Bürkert Vippventil 6106 180125 -1 till 10 bar 1 st
Brand: Bürkert
SKU: 3047113
Availability: BackOrder

Trevägssventil från Bürkert med tre anslutningar och två kabelanslutningar. Lämplig för styr- och reglingsuppgifter i fluidiksystem.

Liknande avbildning

Datablad (PDF)

Leverans tis 20 okt.

1 Styck

Antal

Styck

Toal (1 112,00 kr / stycken)

1 112,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Drift - manuellt arbete material: Pa (polyamid)
Tätningsmaterial - sätestätning material: Elastomerer
Tätningsmaterial - sittpackning material: FKM (fluorgummi)
Tätningsmaterial - yttre tätning: FKM (fluorgummi)
Tryck och temperatur - temperatur medium min: -10 °C.
Tryck & temperatur - medium temperatur max: 55 °C.
Tryck & temperatur - temperatur omgivning min: -10 °C.
Tryck & temperatur - temperatur omgivning max: 55 °C.
Tryck & temperatur - nominellt tryck min: -1 bar.
Tryck & temperatur - nominellt tryck max. 10 bar.
Elektrisk anslutning - apparatuttag medföljer: Medföljer ej
Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form C enligt din en 175301-803
Elektrisk anslutning - Elektrisk anslutningsposition: Ovan
Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
Elektrisk anslutning - Elektrisk anslutning polaritet: Irrelevant
Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
Enhetsegenskaper - inbyggd effektsänkning: Nej
Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
Enhetsegenskaper - driftstyp: Gungbräda
Enhetsegenskaper - operation: Direkt verkande
Egenskaper - mediaidentifiering: Nej
Enhetsegenskaper - brytarfunktion: On/off
Enhetsegenskaper – bredd (nominell): 16 mm
Enhetsegenskaper - kopplingstid öppnar normalt: 25 ms
Enhetsegenskaper - kopplingstid stängs normalt: 25 ms
Enhetsegenskaper - fastsättning (fläns) typ: Metriska skruvar
Enhetsegenskaper - fastsättning (fläns) material: Rostfritt stål
Nominell bredd (kV värde) - QNn värde (gas) 38 l/min.
Nominell bredd (kV värde) - ventil nominell bredd 1,2 mm
Process-/ledningsanslutning - ledningsanslutning 1 typ: Fläns
Process-/ledningsanslutning - ledningsanslutning 2 typ: Fläns
Process-/ledningsanslutning - ledningsanslutning 1 fläns: CNOMO fläns på sidan 15,5 mm
Process-/ledningsanslutning - ledningsanslutning 3 typ: Fläns
Process-/ledningsanslutning - ledningsanslutning 2 fläns: CNOMO fläns på sidan 15,5 mm
Process-/ledningsanslutning - ledningsanslutning 3 fläns: CNOMO fläns på sidan 15,5 mm
Spänning - batterispänning: Ja
Spänning - spänning min / nominell spänning 24 V.
Spänning max / nominell spänning 24 V.
Spänning - växelspänning: Ja
Spänning - likspänning: Ja
Spole (Kern) - spole koppling LED: Nej
Spole (Kern) - spole kablage överspänningsskydd: Varistor
Spole (Kern) - spole för likriktning: Ja
Spole (Kern) - spole polskydd: Nej
Spole (Kern) - spole kablage, frihjulsdiod: Nej
Spole (Kern) - spole kablage frihjulsdiod redundant: Nej
Spole (Kern) – spole typ: Fastskruvad
Spole (Kern) – spole material (mantling): PPS (polyfenylensulfid)
Spole (Kern) - märkeffekt DC 2,5 W.
Spole (Kern) - spollock färg: Svart
Material - Fluidikhölje material: Pa (polyamid)
Verkningssätt - fluidisk ledningsanslutning antal: 3
Verkningssätt - ventilfunktion antal inställningar: 2
Verkningssätt - ventilfunktion: D - öppen i viloläge - tryckanslutning 1 (P/NO) efter arbetsanslutning 2 (B/OUT), anslutning 3 (R/NC) slutna D - i viloläge - tryckanslutning 1 (P/NO) efter arbetsanslutning 2 (B/OUT), anslutning 3 (R/NC) stängd
Funktion - manuellt arbete: Ja
Verkningssätt - manuell drift typ: Vridspak
Funktion - manuellt ansättning låsning: Ja
Verkningssätt - manuell manövrering skruvöppning: Ja
Verkningssätt - manuell drift position: Jämfört med matningssidan
Godkännanden - nominell effekt - 2 W.
Spänning frekvens 50 Hz

Typ av produkt: Vippventil

Visningsområde (min.): -1 bar

Visningsområde (max.): 10 bar

Drifttemperatur: -10 °C (min)

Min. drifttemperatur: -10 °C

Tillverkarnr.: 180125

Drifttryck (max.): 10 bar

Driftstryck (min.): -1 bar

Drifttryck område: -1 till 10 bar

Driftmedium: Gasformiga medier

Bredd: 16 mm

Rör-Ø: 1.2 mm

Typ: 6106

Max. medietemperatur: 55 °C

Min. medietemperatur: -10 °C

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3047113 Bürkert Vippventil 6106 180125 -1 till 10 bar 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3047113 Bürkert Vippventil 6106 180125 -1 till 10 bar 1 st

Beskrivning

De direkta vippmagnetventilerna typ 6106 är särskilt lämpliga för neutrala gasformig medier. Värmen i mediet medium är minimal, eftersom höljet dessutom är frånskilt från spolen genom en rostfri stålplatta. Ventilerna kan flänsas direkt eller monteras på en eller flera anslutningsplåtor. Du kan använda den för dosering, påfyllning, blandning och fördelning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
