Name: binder 99 5630 00 12-20 Kabelhylsdon Hona rak Totalt antal poler: 12 Serie (rundkontakt): 423 1 st
Brand: binder
SKU: 3216441
Availability: BackOrder

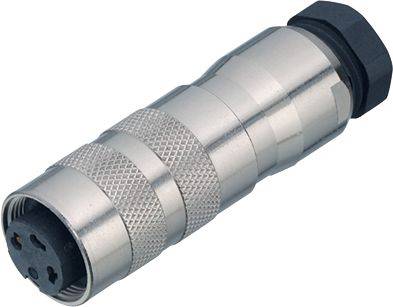

En rund, metallisk stickkontakt med ett svart plastslut som fungerar som skyddslock. Kontakten har en räfflad yta.

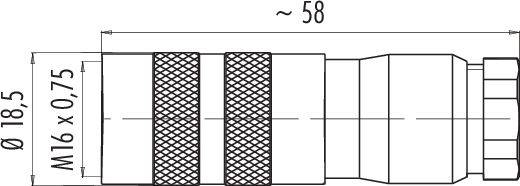

Teknisk ritning av en cylindrisk komponent med dimensionerna Ø 18,5 mm och ~58 mm längd, M16 x 0,75 gänga.

Ett diagram visar en DIN-kontakt med 13 märkta kontakter. Kontakterna från A till M är arrangerade i en cirkel.

1/3

Liknande avbildning

Typ av produkt

Kabelhylsdon

Konstruktionsform

Hona rak

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

Leverans mån 19 okt.

29 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (440,00 kr / stycken)

440,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP67 kabeldosa
Antal poler: 12
6.0 - 8.0 mm
skärmbar
Lödning
IP67
UL

Tekniska specifikationer

EMC-duglighet: skärmbar
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 6.0 - 8.0 mm
Monteringssätt: Kabelmontering

Typ: 99 5630 00 12

Typ av produkt: Kabelhylsdon

Konstruktionsform: Hona rak

Totalt antal poler: 12

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 3 A

Nominell ström - avrundad: 3 A

Tillslutningssätt: skruvar

Nominell spänning: 60 V

Kontaktmaterial: CuSn

Höljematerial: Förnicklad mässing

: AWG 24

Tillverkarnr.: 99 5630 00 12-20

Antal poler: 12

max. Tvärsnitt: 0.25 mm²

Tvärsnittsarea: 0.25 mm² (max)

RoHS-godkänd: Ja

: IP67

Serie: 423

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Anslutning

Konstruktionsform

Totalt antal poler

Typ av produkt

Nominell spänning

binder 99 5101 00 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216182

Leverans tis 17 nov.

Conrad Electronic

7 A

Lödning

Kontakt hane rak

Kabelstiftdon

250 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

287,20 kr^*

binder 99 5101 09 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216183

Leverans tis 17 nov.

Conrad Electronic

7 A

Lödning

Kontakt hane rak

Kabelstiftdon

250 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

311,20 kr^*

binder 99 5101 15 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216184

Leverans mån 19 okt.

44 StyckConrad Electronic

7 A

Lödning

Kontakt hane rak

Kabelstiftdon

250 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

247,20 kr^*

binder 99 5101 19 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216185

Leverans mån 19 okt.

20 StyckConrad Electronic

7 A

Lödning

Kontakt hane rak

Kabelstiftdon

250 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

303,20 kr^*

binder 99 5101 40 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216186

Leverans tis 20 okt.

Conrad Electronic

7 A

Lödning

Kontakt hane rak

Kabelstiftdon

250 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

215,20 kr^*

binder 99 5101 75 02-20 Vinklad stickpropp Kontakt hane vinklad Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216187

Leverans tis 17 nov.

Conrad Electronic

7 A

Lödning

Kontakt hane vinklad

Vinklad stickpropp

250 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

279,20 kr^*

binder 99 5102 00 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216188

Leverans tis 17 nov.

Conrad Electronic

7 A

Lödning

Hona rak

Kabelhylsdon

250 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

303,20 kr^*

binder 99 5102 09 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216189

Leverans tis 17 nov.

Conrad Electronic

7 A

Lödning

Hona rak

Kabelhylsdon

250 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

303,20 kr^*

binder 99 5102 15 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216190

Leverans mån 19 okt.

18 StyckConrad Electronic

7 A

Lödning

Hona rak

Kabelhylsdon

250 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

255,20 kr^*

binder 99 5102 19 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216191

Leverans tis 17 nov.

Conrad Electronic

7 A

Lödning

Hona rak

Kabelhylsdon

250 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

303,20 kr^*

Dokument & nedladdningar

Datablad

Datablad 3216441 binder 99 5630 00 12-20 Kabelhylsdon Hona rak Totalt antal poler: 12 Serie (rundkontakt): 423 1 st

Beskrivning

Dessa sju serie miniatyrrundkontakter är tack vare ett stort urval av låssystem, kontaktordning, IP-skyddstyper och anslutningar lämpliga för ett brett användningsspektrum. Kunderna kan välja mellan Push-Pull-, Snap-in-, bajonett- och M16-låsning. Beroende på serie finns kontakter med 2 till 24 kontakter i kabel- eller flänsutförande. Anslutningstyper är crimp-, dykarlödnings-, skruvkläm- och lödanslutning, litztrådar och formsprutad kabel. Som alla produkter från binder tillverkas dessa miniatyrkontakter av högkvalitativt material för lång och tillförlitlig livslängd. Många är UL- och VDE-godkända, vissa ASIG-godkända.

Egenskaper:

• Kapslingsklass IP40, IP67, IP67-skärmad eller IP68
• 2- till 24-polig
• Raka och vinklade kabeldragningar
• Flänsutförande
• Förgyllda eller försilvrade mässing- och bronskontakter
• 1000 kontaktcykler och mer
• Flera låssystem, inklusive bajonett, snap-in och M16

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
