Name: binder 99 2440 12 03-20 Hona rak Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st
Brand: binder
SKU: 3216053
Availability: BackOrder

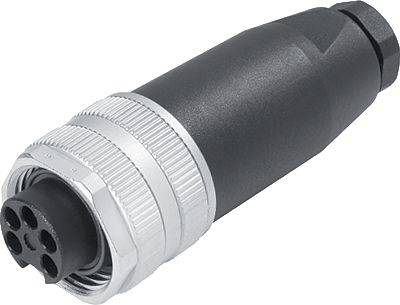

En svart, cylindrisk kontakt med metallisk anslutning och flera kontaktpunkter vid den öppna änden.

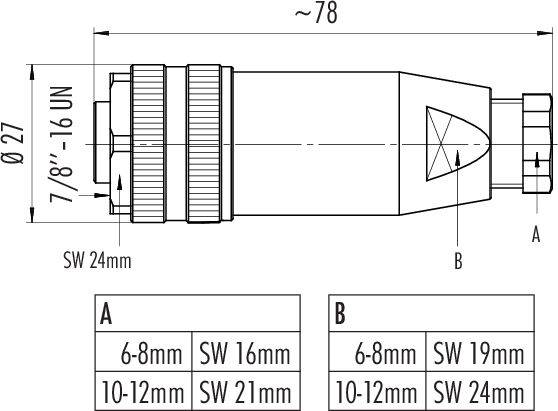

Teknisk ritning av en komponent med mått: Längd ~78 mm, diameter 27 mm och gänga 7/8"-16 UN. Tabeller visar nyckelvidder för sektionerna A och B.

Elektrisk kontaktskiss med runda kontakter. Kontakter markerade med '2', '3' och jord.

1/3

Liknande avbildning

Konstruktionsform

Hona rak

Totalt antal poler

3 + PE

Anslutning

Skruvklämma

Innehåll

1 st

Nominell ström - avrundad

12 A

Datablad (PDF)

Leverans mån 19 okt.

219 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (351,20 kr / stycken)

351,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

7/8"; kabeluttag
Poltal 2+PE
6.0 - 8.0 mm
Oskärmad
skruvklämma
IP67
UL
VDE

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd: ≤ 5 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori: III
Föroreningsgrad: 3
Material KONTAKTKROPP: PUR/pa
Material låsning: Pressgjuten zink förnicklad
Kabelgenomföring 6.0 - 8.0 mm
Monteringssätt: Kabelmontering

Typ: 99 2440 12 03

Konstruktionsform: Hona rak

Totalt antal poler: 3 + PE

Anslutning: Skruvklämma

Innehåll: 1 st

Nominell ström: 12 A

Nominell ström - avrundad: 12 A

Tillslutningssätt: skruvar

Ledande kontakt (PE): Ja

Nominell spänning: 300 V
600 V

Kontaktmaterial: CuZn

Höljematerial: PBT

: AWG 16

Tillverkarnr.: 99 2440 12 03-20

Antal poler: 3

max. Tvärsnitt: 1.50 mm²

Tvärsnittsarea: 1.50 mm² (max)

RoHS-godkänd: Ja

: IP67

Serie: 820

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Anslutning

Konstruktionsform

Innehåll

Totalt antal poler

Nominell spänning

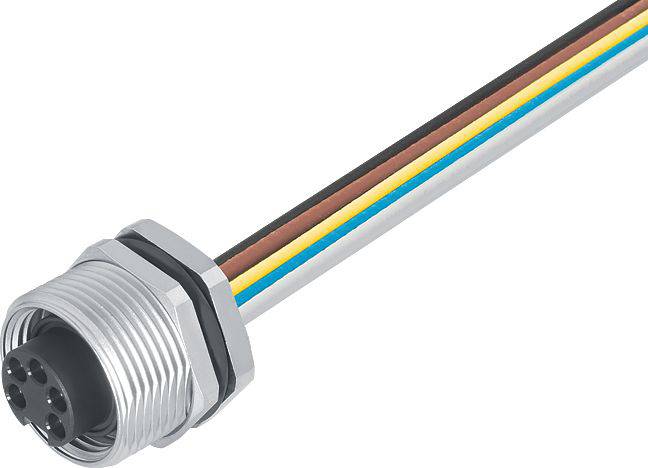

binder 09 2446 100 03-20 Hona rak, Flänsanslutning Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st

Artikelnr.:3215145

Leverans tors 26 nov.

Conrad Electronic

10 A

Öppna kabeländar

Hona rak

1 st

3 + PE

300 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

319,20 kr^*

binder 09 2446 180 03-20 Hona rak, Flänsanslutning Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st

Artikelnr.:3215146

Leverans tors 26 nov.

Conrad Electronic

10 A

Lödning

Hona rak

1 st

3 + PE

300 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

287,20 kr^*

binder 09 2446 300 03-20 Hona rak Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st

Artikelnr.:3215147

Leverans mån 19 okt.

2 StyckConrad Electronic

10 A

Öppna kabeländar

Hona rak

1 st

3 + PE

300 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

263,20 kr^*

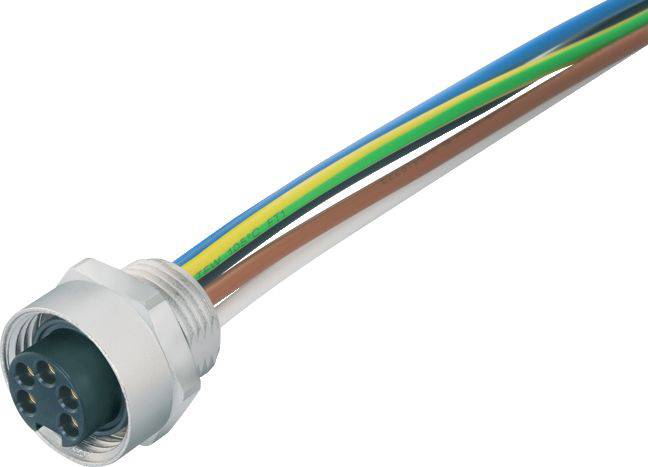

binder 09 2446 310 03-20 Hona rak Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st

Artikelnr.:3215148

Leverans tors 26 nov.

Conrad Electronic

10 A

Öppna kabeländar

Hona rak

1 st

3 + PE

300 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

263,20 kr^*

binder 09 2446 320 03-20 Hona rak Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st

Artikelnr.:3215149

Leverans tors 26 nov.

Conrad Electronic

10 A

Öppna kabeländar

Hona rak

1 st

3 + PE

300 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

263,20 kr^*

binder 09 2446 330 03-20 Hona rak Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st

Artikelnr.:3215150

Leverans tors 26 nov.

Conrad Electronic

10 A

Lödning

Hona rak

1 st

3 + PE

300 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

247,20 kr^*

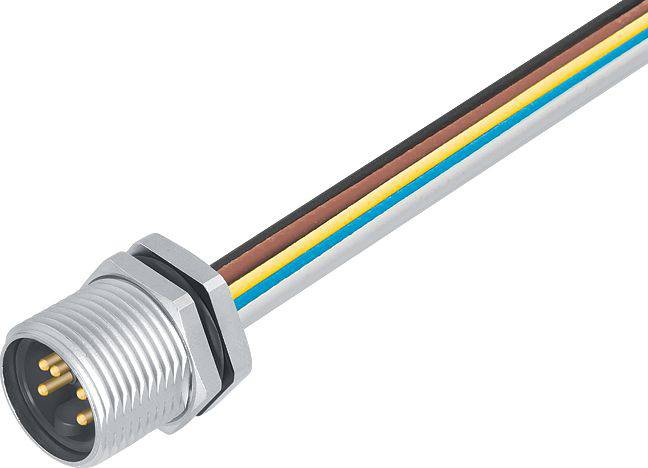

binder 09 2447 100 03-20 Flänsstickkontakt Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st

Artikelnr.:3215151

Leverans mån 19 okt.

55 StyckConrad Electronic

10 A

Öppna kabeländar

Flänsstickkontakt

1 st

3 + PE

300 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

319,20 kr^*

binder 09 2447 180 03-20 Flänsstickkontakt Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st

Artikelnr.:3215152

Leverans mån 19 okt.

1 StyckConrad Electronic

10 A

Lödning

Flänsstickkontakt

1 st

3 + PE

300 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

287,20 kr^*

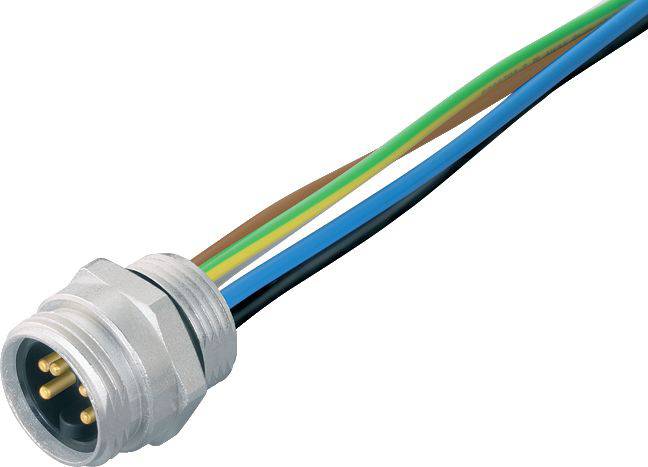

binder 09 2447 300 03-20 Flänsstickkontakt Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st

Artikelnr.:3215153

Leverans tors 26 nov.

Conrad Electronic

10 A

Öppna kabeländar

Flänsstickkontakt

1 st

3 + PE

300 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

263,20 kr^*

binder 09 2447 310 03-20 Flänsstickkontakt Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st

Artikelnr.:3215154

Leverans tors 26 nov.

Conrad Electronic

10 A

Öppna kabeländar

Flänsstickkontakt

1 st

3 + PE

300 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

263,20 kr^*

Dokument & nedladdningar

Datablad

Datablad 3216053 binder 99 2440 12 03-20 Hona rak Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3216053 binder 99 2440 12 03-20 Hona rak Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st

Beskrivning

Power-kontaktdonet används för att försörja AC-motorer, drivanordningar och motorbrytare med höga spänningar under längre tid, men även för lågspänningsapplikationer som Feldbus-Ethernet-komponenter och nätverksenheter. Huvudsakligen handlar det om M12-, M18- och 7/8-tums rundkontaktdon, som kunden kan konfigurera till respektive användningsområde. M12 kontaktdon med K och s kodning kan användas till en märkspänning på 630V AC.

Egenskaper:

• 9 produktserier
• Olika låsningssystem, inklusive M12, M18 och 7/8 avspärrning"
• Kodning, inklusive M12 - s, -K, -T, -L och -US
• Skyddsklass från IP20 till IP69K
• 2 till 8 kontakter, inklusive 2+PE, 3+PE och 4+PE
• Skärmad och skärmbar
• PUR- och PVC-hölje
• Kabellängder från 0,5 m till 10 m
