Name: binder 09 0571 09 08-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 8 Serie (rundkontakt): 680 1 st
Brand: binder
SKU: 3215087
Availability: BackOrder

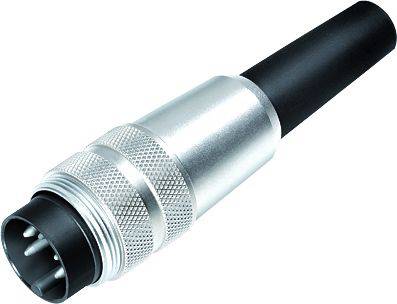

Kontakt med fem metallkontakter och svart plastinkapsling. Lämplig för signal- eller dataanslutningar.

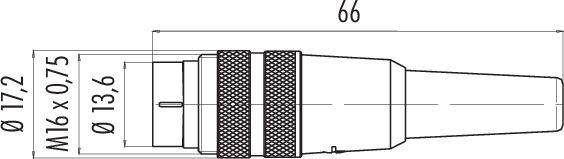

Teknisk ritning av en kontakt. Längd 66 mm, diameter 17,2 mm. Gängmått M16 x 0,75, mindre diameter 13,6 mm.

Illustration av en 8-polig DIN-kontakt med märkning av stiften från 1 till 8, arrangerade runt en cirkel.

1/3

Liknande avbildning

Typ av produkt

Kabelstiftdon

Konstruktionsform

Kontakt hane rak

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

Leverans tis 3 nov.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (311,20 kr / stycken)

311,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP40 kabelkontakt
Poltal 8 din
3.0 - 6.0 mm
Oskärmad
Lödning
IP40

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 3.0 - 6.0 mm
Monteringssätt: Kabelmontering

Typ: 09 0571 09 08

Typ av produkt: Kabelstiftdon

Konstruktionsform: Kontakt hane rak

Totalt antal poler: 8

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 5 A

Nominell ström - avrundad: 5 A

Tillslutningssätt: skruvar

Nominell spänning: 60 V

Kontaktmaterial: CuZn

Höljematerial: PA

: AWG 18

Tillverkarnr.: 09 0571 09 08-20

Antal poler: 8

max. Tvärsnitt: 0.75 mm²

Tvärsnittsarea: 0.75 mm² (max)

RoHS-godkänd: Ja

: IP40

Serie: 680

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Anslutning

Konstruktionsform

Totalt antal poler

Typ av produkt

Nominell spänning

binder 09 0053 00 14-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214461

Leverans tis 27 okt.

19 StyckConrad Electronic

3 A

Lödning

Flänsstickkontakt

Flänsstiftdon

60 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

231,20 kr^*

binder 09 0053 80 14-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214462

Leverans tis 17 nov.

Conrad Electronic

3 A

Lödning

Flänsstickkontakt

Flänsstiftdon

60 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

247,20 kr^*

binder 09 0053 90 14-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214463

Leverans tis 27 okt.

15 StyckConrad Electronic

3 A

Lödning

Flänsstickkontakt

Flänsstiftdon

60 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

279,20 kr^*

binder 09 0054 00 14-20 Flänsuttag Hona rak Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214464

Leverans tis 27 okt.

8 StyckConrad Electronic

3 A

Lödning

Hona rak

Flänsuttag

60 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

287,20 kr^*

binder 09 0054 80 14-20 Flänsuttag Hona rak, Flänsanslutning Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214465

Leverans mån 26 apr. 2027

Conrad Electronic

3 A

Lödning

Hona rak

Flänsuttag

60 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

287,20 kr^*

binder 09 0054 90 14-20 Flänsuttag Hona rak, Flänsanslutning Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214466

Leverans tis 27 okt.

143 StyckConrad Electronic

3 A

Lödning

Hona rak

Flänsuttag

60 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

311,20 kr^*

binder 09 0197 00 24-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 24 Serie (rundkontakt): 680 1 st

Artikelnr.:3214750

Leverans tis 17 nov.

Conrad Electronic

1 A

Lödning

Flänsstickkontakt

Flänsstiftdon

60 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

680,00 kr^*

binder 09 0197 80 24-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 24 Serie (rundkontakt): 680 1 st

Artikelnr.:3214751

Leverans tis 17 nov.

Conrad Electronic

1 A

Lödning

Flänsstickkontakt

Flänsstiftdon

60 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

680,00 kr^*

binder 09 0197 90 24-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 24 Serie (rundkontakt): 680 1 st

Artikelnr.:3214752

Leverans tis 17 nov.

Conrad Electronic

1 A

Lödning

Flänsstickkontakt

Flänsstiftdon

60 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

760,00 kr^*

binder 09 0198 00 24-20 Flänsuttag Hona rak Totalt antal poler: 24 Serie (rundkontakt): 680 1 st

Artikelnr.:3214753

Leverans fre 20 nov.

Conrad Electronic

1 A

Lödning

Hona rak

Flänsuttag

60 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

520,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3215087 binder 09 0571 09 08-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 8 Serie (rundkontakt): 680 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3215087 binder 09 0571 09 08-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 8 Serie (rundkontakt): 680 1 st

Beskrivning

Dessa sju serie miniatyrrundkontakter är tack vare ett stort urval av låssystem, kontaktordning, IP-skyddstyper och anslutningar lämpliga för ett brett användningsspektrum. Kunderna kan välja mellan Push-Pull-, Snap-in-, bajonett- och M16-låsning. Beroende på serie finns kontakter med 2 till 24 kontakter i kabel- eller flänsutförande. Anslutningstyper är crimp-, dykarlödnings-, skruvkläm- och lödanslutning, litztrådar och formsprutad kabel. Som alla produkter från binder tillverkas dessa miniatyrkontakter av högkvalitativt material för lång och tillförlitlig livslängd. Många är UL- och VDE-godkända, vissa ASIG-godkända.

Egenskaper:

• Kapslingsklass IP40, IP67, IP67-skärmad eller IP68
• 2- till 24-polig
• Raka och vinklade kabeldragningar
• Flänsutförande
• Förgyllda eller försilvrade mässing- och bronskontakter
• 1000 kontaktcykler och mer
• Flera låssystem, inklusive bajonett, snap-in och M16

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
