Name: binder 09 0404 00 02-20 Flänsuttag Hona rak Totalt antal poler: 2 Serie (rundkontakt): 712 1 st
Brand: binder
SKU: 3214959
Availability: BackOrder

Rundligt metallkontakthölje med flera metallstift och plastinkapsling, ofta använt i elektroniska tillämpningar.

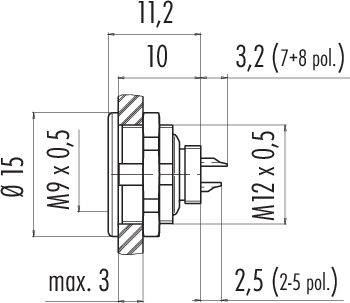

Teknisk ritning av en kontakt med mått: Diameter 15 mm, längd 11,2 mm, gänga M9 x 0,5 och M12 x 0,5, maximal höjd 3 mm.

Teknisk teckning av en cirkel med två numrerade hål. Hål 1 är uppe till vänster, hål 2 nere till höger. Dubbla linjer korsar varandra.

1/3

Liknande avbildning

Typ av produkt

Flänsuttag

Konstruktionsform

Hona rak

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

Leverans mån 19 okt.

284 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (143,20 kr / stycken)

143,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M9 IP67 flänsuttag
Antal poler: 2
Oskärmad
Lödning
IP67

Viktig information!

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori II
Föroreningsgrad: 1
Material kontaktkropp: Pa (UL94 V-0)
Montering: Montering av hölje

Typ: 09 0404 00 02

Typ av produkt: Flänsuttag

Konstruktionsform: Hona rak

Totalt antal poler: 2

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 4 A

Nominell ström - avrundad: 4 A

Tillslutningssätt: skruvar

Nominell spänning: 125 V

Kontaktmaterial: CuSn

: AWG 24

Tillverkarnr.: 09 0404 00 02-20

Antal poler: 2

max. Tvärsnitt: 0.25 mm²

Tvärsnittsarea: 0.25 mm² (max)

RoHS-godkänd: Ja

: IP67

Serie: 712

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Konstruktionsform

Innehåll

Totalt antal poler

Typ av produkt

binder 09 0404 00 02-20 Flänsuttag Hona rak Totalt antal poler: 2 Serie (rundkontakt): 712 1 st

Artikelnr.:3214959

Leverans mån 19 okt.

284 StyckConrad Electronic

Denna artikel

4 A

Hona rak

1 st

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

143,20 kr^*

binder 09 0403 00 02-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 2 Serie (rundkontakt): 712 1 st

Artikelnr.:3214954

Leverans tis 20 okt.

Conrad Electronic

4 A

Flänsstickkontakt

1 st

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

143,20 kr^*

binder 09 0403 30 02-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 2 Serie (rundkontakt): 712 1 st

Artikelnr.:3214955

Leverans mån 23 nov.

Conrad Electronic

4 A

Flänsstickkontakt

1 st

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

255,20 kr^*

binder 09 0403 35 02-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 2 Serie (rundkontakt): 712 1 st

Artikelnr.:3214956

Leverans mån 23 nov.

Conrad Electronic

4 A

Flänsstickkontakt

1 st

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

279,20 kr^*

binder 09 0403 80 02-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 2 Serie (rundkontakt): 712 1 st

Artikelnr.:3214957

Leverans mån 19 okt.

42 StyckConrad Electronic

4 A

Flänsstickkontakt

1 st

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

191,20 kr^*

binder 09 0403 90 02-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 2 Serie (rundkontakt): 712 1 st

Artikelnr.:3214958

Leverans mån 23 nov.

Conrad Electronic

4 A

Flänsstickkontakt

1 st

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

215,20 kr^*

binder 09 0404 35 02-20 Flänsuttag Hona rak, Flänsanslutning Totalt antal poler: 2 Serie (rundkontakt): 712 1 st

Artikelnr.:3214961

Leverans mån 23 nov.

Conrad Electronic

4 A

Hona rak

1 st

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

255,20 kr^*

binder 09 0404 55 02-20 Flänsuttag Hona vinklad, Flänsanslutning Totalt antal poler: 2 Serie (rundkontakt): 712 1 st

Artikelnr.:3214962

Leverans mån 23 nov.

Conrad Electronic

4 A

Hona vinklad

1 st

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

367,20 kr^*

binder 09 0404 80 02-20 Flänsuttag Hona rak, Flänsanslutning Totalt antal poler: 2 Serie (rundkontakt): 712 1 st

Artikelnr.:3214963

Leverans mån 19 okt.

290 StyckConrad Electronic

4 A

Hona rak

1 st

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

191,20 kr^*

binder 09 0404 90 02-20 Flänsuttag Hona rak, Flänsanslutning Totalt antal poler: 2 Serie (rundkontakt): 712 1 st

Artikelnr.:3214964

Leverans mån 23 nov.

Conrad Electronic

4 A

Hona rak

1 st

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

199,20 kr^*

Dokument & nedladdningar

Datablad

Datablad 3214959 binder 09 0404 00 02-20 Flänsuttag Hona rak Totalt antal poler: 2 Serie (rundkontakt): 712 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3214959 binder 09 0404 00 02-20 Flänsuttag Hona rak Totalt antal poler: 2 Serie (rundkontakt): 712 1 st

Beskrivning

Våra subminiatyr-rundkontakter har utvecklats för de många användningsområden där storlek och signalintegritet spelar en viktig roll. Vi erbjuder modeller med snäpp-, bajonett- och Push-Pull-låsning och med M9-skruvlåsning i två olika utföranden, antingen med kapslingsklass IP40 eller IP67. Kontaktdonen finns med två till åtta kontakter, i rakt eller vinklat utförande samt som flänskontaktdon. De olika modellerna har lödanslutning eller skruvanslutning och blir tillgängliga i olika längder med formsprutade kablar. Vi använder material av hög kvalitet för att tillverka våra rundkontaktdon. Höljet och kontaktkropparna består av PUR eller PVC, kontakterna är av guldpläterad brons eller guldpläterad mässing. Det finns sju olika serier som övertygar med följande fördelar:

• Valet av lås
• Kapslingsklass IP40 eller IP67
• 2- till 8-polig
• Raka och vinklade utföranden
• Upp till 1.000 cykler

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
