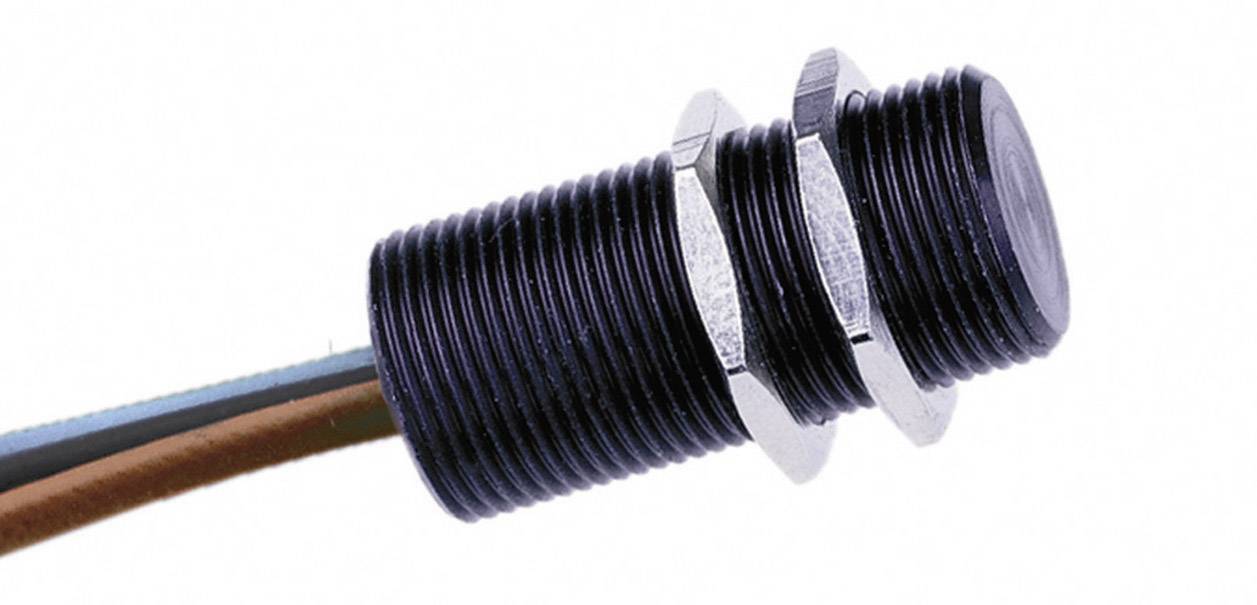

En cylindrisk närhetssensor med gänga och kabelanslutning syns. Sensorn används ofta inom automationsteknik.

En cylindrisk närhetssensor med gänga och kabelanslutning syns. Sensorn används ofta inom automationsteknik.

Typ av produkt

Reed-kontakt-modul

Anslutning

Ledning, öppen ände

Längd

25.4 mm

Diameter

11.906 mm

Typ

MP100701

Snabb leverans tis 13 okt.

5 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (367,20 kr / stycken)

367,20 kr

exkl. moms

Endast 5 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Magnetisk avståndssensor

Viktig information!

Tekniska specifikationer

Driftspänning 3.8 - 24 V/DC
Utgångssignal: Öppen kollektor
Utspänning: 400 mV

Typ av produkt: Reed-kontakt-modul

Typ: MP100701

Anslutning: Ledning, öppen ände

Gängstorlek: 15/32"

Kabellängd: 1.00 m

Kapslingsmaterial: Aluminium

Materialegenskaper: eloxerad

Max. temperatur: +150 °C

Min. temperatur: -40 °C

Längd: 25.4 mm

Diameter: 11.906 mm

Mått.: (Ø x L) 11.906 mm x 25.4 mm

RoHS-godkänd: Ja

Utgångsspänning: 400 mV

Driftström: 7,5 mA

Typ: MP100701

Anslutningstyp: Kabel

Utgångssignal: Öppen kollektor

Temperatur: -40 - +150 °C

Hölje: Gänga 11,906 mm (15/32")

Driftspänning (specifikationer): 3.8-24 V/DC

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 276115 ZF MP100701 Reed-kontakt-modul

Beskrivning

Stabil utgångssignal över hela det angivna temperaturområdet. Kan användas med oreglerad matningsspänning. Eloxerat aluminiumhölje. Aktivering via magnetiska sydpolen. Open Collector-utgång kompatibel med bipolara och CMOS-logikkopplingar tillsammans med ett motsvarande pull-up-motstånd: utgång växlar till Low (av) när magnetfältet på sensorn överstiger tillslagströskeln och utgången växlar till High (på)när magnetfältet på sensorn underskrider frånkopplingströskeln.
Användningsområden: ändlägesbrytare, säkerhetssystem för hus och hem, dörrpositioner.

Tips

Sensorn behöver ha ett externt skyddsmotstånd mellan utgången (svart) och Vcc (brun) med en resistans som beror på matningsspänningen.

Relaterade produkter hittar du här

industrirelä Mikrokontroller Boards & Kits (MCU)Permanentmagnet Kretskort Tryckbrytare/tryckknapp Printrelän, kontaktrelän Trådförsedda LED:er Metall - Gängtapp Krympslang Elektrolytkondensatorer Universalkapslingar

Beskrivning

Stabil utgångssignal över hela det angivna temperaturområdet. Kan användas med oreglerad matningsspänning. Eloxerat aluminiumhölje. Aktivering via magnetiska sydpolen. Open Collector-utgång kompatibel med bipolara och CMOS-logikkopplingar tillsammans med ett motsvarande pull-up-motstånd: utgång växlar till Low (av) när magnetfältet på sensorn överstiger tillslagströskeln och utgången växlar till High (på)när magnetfältet på sensorn underskrider frånkopplingströskeln.
Användningsområden: ändlägesbrytare, säkerhetssystem för hus och hem, dörrpositioner.

Tips

Sensorn behöver ha ett externt skyddsmotstånd mellan utgången (svart) och Vcc (brun) med en resistans som beror på matningsspänningen.
