Name: Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 5 Rastermått: 7.62 mm 1157010000 30 st
Brand: Weidmüller
SKU: 307919
Availability: BackOrder

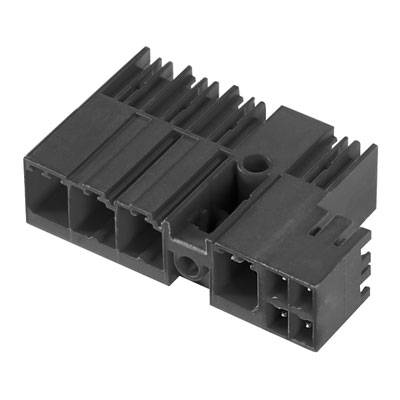

Svart plastpropp, rektangulär form, flera anslutningsplatser för sammankoppling av elektriska kablar.

Typ av produkt

Stiftkontakthuskort

Konstruktionsform

Kontakt hane inbyggd vertikal

Antal serier

Serie

BU/SU

7.62 mm

Datablad (PDF)

Leverans ons 11 nov.

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 30 st)

Set

Toal (1 912,00 kr / stycken)

1 912,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Anslutningslist

Innehåll: 30 st
Antal serier: 1
Totalt antal poler: 5

Viktig information!

Tekniska specifikationer

Typ av produkt: Stiftkontakthuskort

Konstruktionsform: Kontakt hane inbyggd vertikal

Antal serier: 1

Anslutningssystem: wire-to-board

Serie: BU/SU

Funktioner: med låsning

RM: 7.62 mm

Antal positioner per rad: 5

Totalt antal poler: 5

Bredd: 46.70 mm

Nominell ström: 33 A

Nominell ström - avrundad: 33 A

Innehåll: 30 st

Mått.: (L x B x H) 14.90 x 46.70 x 28.30 mm

Anslutning: Krets

Höljematerial: PA GF

Tillverkarnr.: 1157010000

Tillverkarfärg: Svart

Industriförpackning: Ja

Kontaktmaterial: Kopparlegering, förtennad

Nominell spänning: 300 V

Höjd: 28.30 mm

Längd: 14.90 mm

RoHS-godkänd: Ja

Kontaktriktning: Horisontell till PCB

Typ: SV 7.62HP/05/90MSF3 SC/06R SN BK BX

UKCA: Ej tillämpligt

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Konstruktionsform

Bredd

Totalt antal poler

Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 2 Rastermått: 10.16 mm 1813330000 1 st

Artikelnr.:3361325

Leverans ons 21 okt.

90 StyckConrad Electronic

60 A

Kontakt hane inbyggd vertikal

32.00 mm

10.16 mm

Styck

Minsta beställningsvolym:: 90

Intervaller: 1

68,00 kr^*

Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 2 Rastermått: 10.16 mm 1813410000 50 st

Artikelnr.:358866

Leverans mån 4 jan. 2027

Conrad Electronic

60 A

Kontakt hane inbyggd vertikal

35.50 mm

10.16 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 592,00 kr^*

Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 2 Rastermått: 10.16 mm 1813490000 50 st

Artikelnr.:358874

Leverans mån 4 jan. 2027

Conrad Electronic

60 A

Kontakt hane inbyggd horisontell

32.00 mm

10.16 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 592,00 kr^*

Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 2 Rastermått: 10.16 mm 1813650000 50 st

Artikelnr.:358891

Leverans mån 4 jan. 2027

Conrad Electronic

60 A

Kontakt hane inbyggd vertikal

40.64 mm

10.16 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 2 Rastermått: 10.16 mm 1813730000 50 st

Artikelnr.:358899

Leverans mån 4 jan. 2027

Conrad Electronic

60 A

Kontakt hane inbyggd horisontell

40.64 mm

10.16 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 2 Rastermått: 10.16 mm 1850880000 50 st

Artikelnr.:360766

Leverans mån 4 jan. 2027

Conrad Electronic

60 A

Kontakt hane inbyggd vertikal

40.64 mm

10.16 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 912,00 kr^*

Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 2 Rastermått: 10.16 mm 1851040000 50 st

Artikelnr.:360778

Leverans mån 4 jan. 2027

Conrad Electronic

60 A

Kontakt hane inbyggd vertikal

40.64 mm

10.16 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 912,00 kr^*

Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 2 Rastermått: 10.16 mm 1851120000 50 st

Artikelnr.:360798

Leverans mån 4 jan. 2027

Conrad Electronic

60 A

Kontakt hane inbyggd horisontell

40.64 mm

10.16 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 912,00 kr^*

Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 2 Rastermått: 7.62 mm 1089260000 60 st

Artikelnr.:289121

Leverans ons 11 nov.

Conrad Electronic

33 A

Kontakt hane inbyggd horisontell

39.05 mm

7.62 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 992,00 kr^*

Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 2 Rastermått: 7.62 mm 1089340000 60 st

Artikelnr.:289132

Leverans ons 11 nov.

Conrad Electronic

33 A

Kontakt hane inbyggd horisontell

39.05 mm

7.62 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 992,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 307919 Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 5 Rastermått: 7.62 mm 1157010000 30 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 307919 Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 5 Rastermått: 7.62 mm 1157010000 30 st

Beskrivning

Kombinerad 90°-stiftlist med kraft- och signalkontakter i Push-In-teknologiinkl. självlåsande mittfläns och (alternativ) jackbar skärmanslutningi raster 7.62.
Gör det möjligt att samtidigt jacka i kraft, signaler och (alternativt) EMC-skärmning. Idealisk för anslutning av servo- och asynkrovdrivningar.
Uppfyller tillsammans med hylslisten BVF 7.62HP/...BCF..R... kraven i IEC 61800-5-1 och möjliggör UL-godkännande enligtUL840 600 V.
Kontaktbilden säkerställer, utan hylsdel en minsta fingersäkerhet för kraftkontakterna på >3 mm med 20 N tryck på provfingret.
Den självlåsande mittflänsen minskar platsbehovet med en rasterbredd jämfört med konventionella lösningar.

Som alternativ efter förfrågan: utan flänsäste, med extra skruvinfästning eller med lödflänsinfästning
1000 V (IEC) / 300 V (UL)38 A (IEC) / 35 A (UL)600 V via apparatgodkännande UL 840 möjligt
