Name: Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 4 Rastermått: 7.62 mm 1157380000 42 st
Brand: Weidmüller
SKU: 307949
Availability: BackOrder

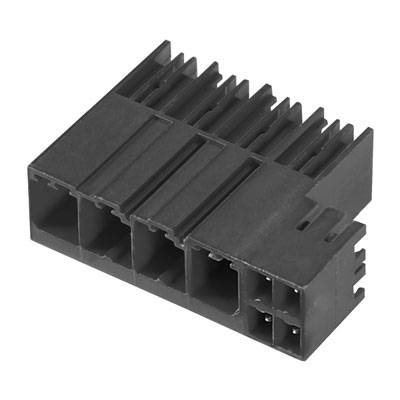

Svart plastuttag med sex rektangulära hålöppningar för elektriska anslutningar, två stift är synliga.

Typ av produkt

Stiftkontakthuskort

Konstruktionsform

Kontakt hane inbyggd vertikal

Antal serier

Serie

BU/SU

7.62 mm

Datablad (PDF)

Leverans tis 3 nov.

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 42 st)

Set

Toal (2 312,00 kr / stycken)

2 312,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Anslutningslist

Innehåll: 42 st
Antal serier: 1
Totalt antal poler: 4

Viktig information!

Tekniska specifikationer

Typ av produkt: Stiftkontakthuskort

Konstruktionsform: Kontakt hane inbyggd vertikal

Antal serier: 1

Anslutningssystem: wire-to-board

Serie: BU/SU

Funktioner: med låsning

RM: 7.62 mm

Antal positioner per rad: 4

Totalt antal poler: 4

Bredd: 46.71 mm

Nominell ström: 33 A

Nominell ström - avrundad: 33 A

Innehåll: 42 st

Mått.: (L x B x H) 14.90 x 46.71 x 28.30 mm

Anslutning: Krets

Höljematerial: PA GF

Tillverkarnr.: 1157380000

Tillverkarfärg: Svart

Industriförpackning: Ja

Kontaktmaterial: Kopparlegering, förtennad

Nominell spänning: 300 V

Höjd: 28.30 mm

Längd: 14.90 mm

RoHS-godkänd: Ja

Kontaktriktning: Horisontell till PCB

Typ: SV 7.62HP/04/90G SC/08R SN BK BX

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Konstruktionsform

Bredd

Totalt antal poler

Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 2 Rastermått: 10.16 mm 1813330000 1 st

Artikelnr.:3361325

Leverans ons 21 okt.

90 StyckConrad Electronic

60 A

Kontakt hane inbyggd vertikal

32.00 mm

10.16 mm

Styck

Minsta beställningsvolym:: 90

Intervaller: 1

68,00 kr^*

Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 2 Rastermått: 10.16 mm 1813410000 50 st

Artikelnr.:358866

Leverans mån 4 jan. 2027

Conrad Electronic

60 A

Kontakt hane inbyggd vertikal

35.50 mm

10.16 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 592,00 kr^*

Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 2 Rastermått: 10.16 mm 1813490000 50 st

Artikelnr.:358874

Leverans mån 4 jan. 2027

Conrad Electronic

60 A

Kontakt hane inbyggd horisontell

32.00 mm

10.16 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 592,00 kr^*

Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 2 Rastermått: 10.16 mm 1813650000 50 st

Artikelnr.:358891

Leverans mån 4 jan. 2027

Conrad Electronic

60 A

Kontakt hane inbyggd vertikal

40.64 mm

10.16 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 2 Rastermått: 10.16 mm 1813730000 50 st

Artikelnr.:358899

Leverans mån 4 jan. 2027

Conrad Electronic

60 A

Kontakt hane inbyggd horisontell

40.64 mm

10.16 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 2 Rastermått: 10.16 mm 1850880000 50 st

Artikelnr.:360766

Leverans mån 4 jan. 2027

Conrad Electronic

60 A

Kontakt hane inbyggd vertikal

40.64 mm

10.16 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 912,00 kr^*

Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 2 Rastermått: 10.16 mm 1851040000 50 st

Artikelnr.:360778

Leverans mån 4 jan. 2027

Conrad Electronic

60 A

Kontakt hane inbyggd vertikal

40.64 mm

10.16 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 912,00 kr^*

Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 2 Rastermått: 10.16 mm 1851120000 50 st

Artikelnr.:360798

Leverans mån 4 jan. 2027

Conrad Electronic

60 A

Kontakt hane inbyggd horisontell

40.64 mm

10.16 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 912,00 kr^*

Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 2 Rastermått: 7.62 mm 1089260000 60 st

Artikelnr.:289121

Leverans ons 11 nov.

Conrad Electronic

33 A

Kontakt hane inbyggd horisontell

39.05 mm

7.62 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 992,00 kr^*

Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 2 Rastermått: 7.62 mm 1089340000 60 st

Artikelnr.:289132

Leverans ons 11 nov.

Conrad Electronic

33 A

Kontakt hane inbyggd horisontell

39.05 mm

7.62 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 992,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 307949 Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 4 Rastermått: 7.62 mm 1157380000 42 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 307949 Weidmüller Stiftkontakthuskort BU/SU Totalt antal poler 4 Rastermått: 7.62 mm 1157380000 42 st

Beskrivning

Kombinerad 90°-stiftlist med kraft- och signalkontakter i Push-In-teknologiinkl. självlåsande mittfläns och (alternativ) jackbar skärmanslutningi raster 7.62.
Gör det möjligt att samtidigt jacka i kraft, signaler och (alternativt) EMC-skärmning. Idealisk för anslutning av servo- och asynkrovdrivningar.
Uppfyller tillsammans med hylslisten BVF 7.62HP/...BCF..R... kraven i IEC 61800-5-1 och möjliggör UL-godkännande enligtUL840 600 V.
Kontaktbilden säkerställer, utan hylsdel en minsta fingersäkerhet för kraftkontakterna på >3 mm med 20 N tryck på provfingret.
Den självlåsande mittflänsen minskar platsbehovet med en rasterbredd jämfört med konventionella lösningar.

Som alternativ efter förfrågan: utan flänsäste, med extra skruvinfästning eller med lödflänsinfästning
1000 V (IEC) / 300 V (UL)38 A (IEC) / 35 A (UL)600 V via apparatgodkännande UL 840 möjligt
