Name: Weidmüller Sockelhuskabel BC/SC Totalt antal poler 9 Rastermått: 3.81 mm 1940050000 50 st
Brand: Weidmüller
SKU: 376414
Availability: BackOrder

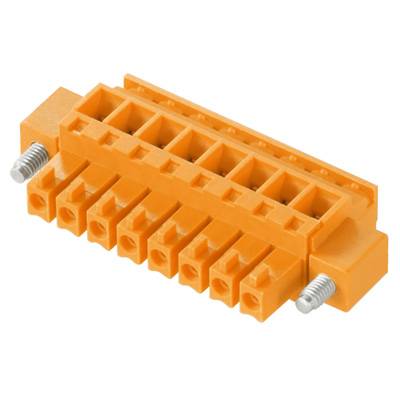

Orange plastanslutning med flera kontaktplatser och två metallskruvar, används i elektriska enheter för säkra anslutningar.

Typ av produkt

Sockelhuskabel

Konstruktionsform

Hona rak

Antal serier

Serie

BC/SC

3.81 mm

Datablad (PDF)

Leverans mån 7 dec.

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 50 st)

Set

Toal (3 032,00 kr / stycken)

3 032,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Anslutningslist

Innehåll: 50 st
Antal serier: 1
Totalt antal poler: 9

Viktig information!

Tekniska specifikationer

Typ av produkt: Sockelhuskabel

Konstruktionsform: Hona rak

Antal serier: 1

Anslutningssystem: wire-to-board

Serie: BC/SC

Funktioner: med skruvlåsning

RM: 3.81 mm

Antal positioner per rad: 9

Totalt antal poler: 9

Bredd: 44.71 mm

Nominell ström: 10 A

Nominell ström - avrundad: 10 A

Innehåll: 50 st

AWG max.: 16

AWG min.: 28

avisolering längd (max.): 7.00 mm

Mått.: (L x B x H) 10.50 x 44.71 x 19.10 mm

Anslutning: Skruvklämma
Anslutning

Höljematerial: PA GF

Tillverkarnr.: 1940050000

Industriförpackning: Ja

Kontaktmaterial: Kopparlegering, förtennad

Kontaktyta kontaktsida: förtennad

Nominell spänning: 300 V

Höjd: 19.10 mm

Längd: 10.50 mm

max. Tvärsnitt: 1.50 mm²

Area min.: 0.20 mm²

RoHS-godkänd: Ja

Kontaktriktning: Horisontell till PCB

Typ: BCZ 3.81/09/90F SN OR BX

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 376414 Weidmüller Sockelhuskabel BC/SC Totalt antal poler 9 Rastermått: 3.81 mm 1940050000 50 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 376414 Weidmüller Sockelhuskabel BC/SC Totalt antal poler 9 Rastermått: 3.81 mm 1940050000 50 st

Beskrivning

Hylsdelar med skruvanslutning i klämbygelteknik för ledaranslutning.
För fri utformning av anslutningsnivån finns tre utgångsriktningar:
180° ledare rakt mot anslutningsriktningen90° ledare vinkelrätt uppåt mot anslutningsriktningen270° ledare vinkelrätt neråt mot anslutningsriktningen
För att passa till de mest skilda krav på anslutningen kan tre olika kapslingar väljas:
Standardkapsling utan flänsFläns med skruv (F)Fläns med Weidmüllers patenterade lösgöringsbygel (LR) för verktygslös,låsning och frånskiljning utan brytningar i kontakten
Weidmüller stiftlister i delning 3,81 mm (0.15") har en layout som är kompatibel med vanligen förekommande stiftlister och har plats för märkning samt kan kodas.

0,20 - 1,5 mm² (IEC) / 28 - 16 AWG (UL) 250 V (IEC) / 300 V (UL)17,5 A (IEC) / 10 A (UL)
