Name: Weidmüller Sockelhuskabel BC/SC Totalt antal poler 8 Rastermått: 3.81 mm 1941980000 50 st
Brand: Weidmüller
SKU: 376706
Availability: BackOrder

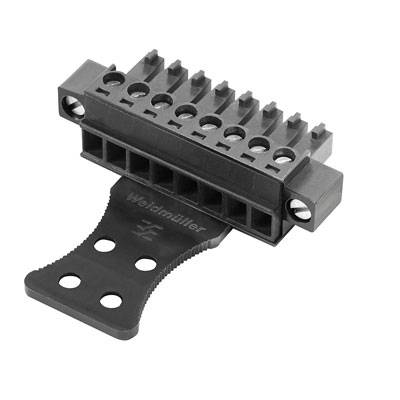

En svart kontakt med flera anslutningsklämmor och ett flexibelt fästband, avbildad på en vit yta.

Typ av produkt

Sockelhuskabel

Konstruktionsform

Hona rak

Antal serier

Serie

BC/SC

3.81 mm

Datablad (PDF)

Leverans mån 7 dec.

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 50 st)

Set

Toal (3 272,00 kr / stycken)

3 272,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

kretsskiveanslutningsdonen

Antal positioner totalt 8 Antal rader 1 industrivaror Ja Innehåll 50 St.

Viktig information!

Tekniska specifikationer

Typ av produkt: Sockelhuskabel

Konstruktionsform: Hona rak

Antal serier: 1

Anslutningssystem: wire-to-board

Serie: BC/SC

Funktioner: med skruvlåsning
med klaff

RM: 3.81 mm

Antal positioner per rad: 8

Totalt antal poler: 8

Bredd: 120 mm

Nominell ström: 10 A

Nominell ström - avrundad: 10 A

Innehåll: 50 st

AWG max.: 16

AWG min.: 28

avisolering längd (max.): 7.00 mm

Mått.: (L x B x H) 45 x 120 x 165 mm

Anslutning: Skruvklämma
Anslutning

Höljematerial: PA GF

Tillverkarnr.: 1941980000

Industriförpackning: Ja

Kontaktmaterial: Kopparlegering, förtennad

Kontaktyta kontaktsida: förtennad

Nominell spänning: 300 V

Höjd: 165 mm

Längd: 45 mm

max. Tvärsnitt: 1.50 mm²

Area min.: 0.20 mm²

RoHS-godkänd: Ja

Kontaktriktning: Vinkelrät till PCB

Typ: BCZ 3.81/08/180FZE SN BK BX

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 376706 Weidmüller Sockelhuskabel BC/SC Totalt antal poler 8 Rastermått: 3.81 mm 1941980000 50 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 376706 Weidmüller Sockelhuskabel BC/SC Totalt antal poler 8 Rastermått: 3.81 mm 1941980000 50 st

Beskrivning

Observera, denna text är maskinöversatt.

PCB kontakter. Honkontakt, 3,81 mm, Antal platser: 8, 180 °, skruvanslutning, spännvidd, märk anslutning, max. 1,5 mm², Box. Honkontakter med skruvanslutning i stigande bur teknik för kabelanslutning. gratis Gestalltung anslutningsnivå är tre anslutningsledning mot tillgängliga: 180 ° gå direkt till den anslutande riktning, 90 ° ledare vertikalt uppåt till den anslutande riktning, 270 ° huvudet rakt ner till införingsriktningen. för de olika kraven för anslutning kan göras mellan tre paket typer: standard bostäder utan fläns. Fläns med skruv (F). Fläns med patenterade Weidmüller frigöringsspärr (LR) för verktygsfria, stressfri låsning och separering. Weidmüllers 3,81 mm (0,15 tum) är layout-kompatibla med standardkontakter och erbjuder plats för märkning och kan kodas. 0,20-1,5 mm ^; (IEC) / 28-16 (AWG UL), 250 V (IEC) / 300 V (UL), 17,5 A (IEC) / 10 A (UL).
