WAGO 221-615 221 Kopplingsklämma Flexibel: 0.5-6 mm² Styvhet: 0.5-6 mm² Antal poler: 5 6 st Transparent, Orange

En transparent elektrisk kopplingskläm med fem platser och orange spänningar, märkt med 'WAGO 221' för enkel kabeldragning.

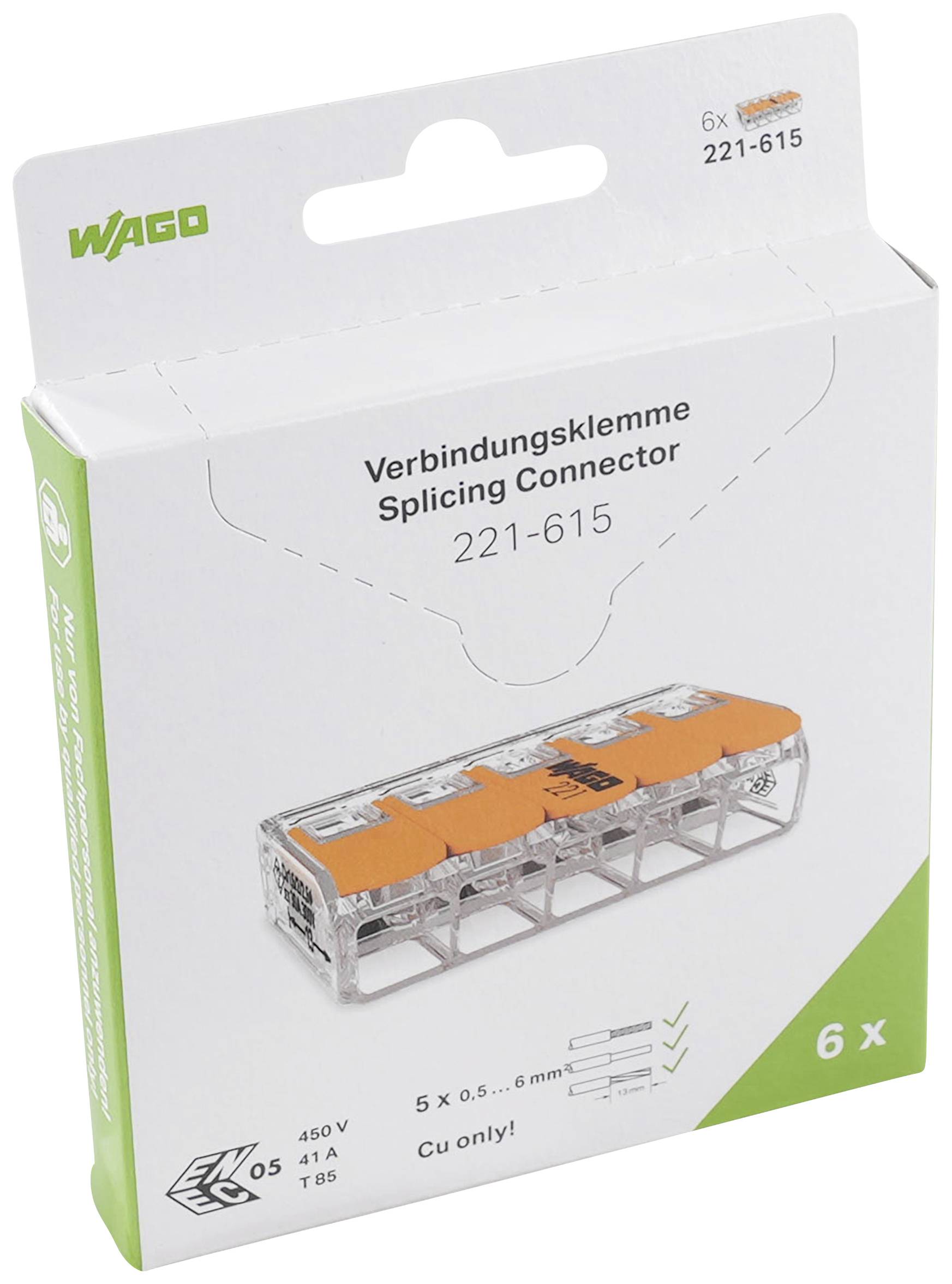

Förpackning för en kopplings- eller kontaktklämmma från WAGO, modell 221-615. Visar en transparent produktbild med orangefärgade spärrar. Innehåller specifikationer och kapaciteter.

1/2

Typ av produkt

Kopplingsklämma

Tvärsnitt flexibelt (min.)

0.5 mm²

Tvärsnitt flexibelt (max.)

6 mm²

Tvärsnitt styv (min.)

0.5 mm²

Tvärsnitt styv (max.)

6 mm²

Datablad (PDF)

Snabb leverans mån. 31 aug.

289 Set

Förpackningsstorlekar

Antal (förpackningsstorlek 6 st)

Set

Toal (17,20 kr / stycken)

103,20 kr

exkl. moms

Rapportera juridiska problem

Höjdpunkter & detaljer

Kopplingsklämma - serie 221

40 % mindre än den tidigare modellen

Tekniska specifikationer

Typ av produkt: Kopplingsklämma

Tvärsnitt flexibelt (min.): 0.5 mm²

Tvärsnitt flexibelt (max.): 6 mm²

Tvärsnitt styv (min.): 0.5 mm²

Tvärsnitt styv (max.): 6 mm²

Antal poler: 5

Tillverkarfärg: Transparent
Orange

Serie: 221

Nominell ström: 41 A

Nominell ström - avrundad: 41 A

Innehåll: 6 st

Mått.: (L x B) 21.1 mm x 36.7 mm

Tillverkarnr.: 221-615

: 20 - 10

Avisoleringslängd: 12- 14 mm

Anslutning: Fjäder

Isolationsmaterial: Plast

Nominell spänning: 450 V

Bredd: 36.7 mm

Längd: 21.1 mm

Temperatur: upp till +105 °C

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Antal poler

Tvärsnitt styv (max.)

Tvärsnitt flexibelt (max.)

Serie

Tvärsnitt styv (min.)

Tvärsnitt flexibelt (min.)

WAGO 221-412-1 221 Kopplingsklämma Flexibel: 0.14-4 mm² Styvhet: 0.2-4 mm² Antal poler: 2 1 st Transparent, Orange

Artikelnr.:1188436

32 A

4 mm²

221

0.2 mm²

0.14 mm²

WAGO 221-413-1 221 Kopplingsklämma Flexibel: 0.14-4 mm² Styvhet: 0.2-4 mm² Antal poler: 3 1 st Transparent, Orange

Artikelnr.:1188437

32 A

4 mm²

221

0.2 mm²

0.14 mm²

WAGO 221-415-1 221 Kopplingsklämma Flexibel: 0.14-4 mm² Styvhet: 0.2-4 mm² Antal poler: 5 1 st Transparent, Orange

Artikelnr.:1188438

32 A

4 mm²

221

0.2 mm²

0.14 mm²

WAGO 221-412-100 221 Kopplingsklämma Flexibel: 0.14-4 mm² Styvhet: 0.2-4 mm² Antal poler: 2 100 st Transparent, Orange Box

Artikelnr.:1188439

32 A

4 mm²

221

0.2 mm²

0.14 mm²

WAGO 221-413-50 221 Kopplingsklämma Flexibel: 0.14-4 mm² Styvhet: 0.2-4 mm² Antal poler: 3 50 st Transparent, Orange Box

Artikelnr.:1188440

32 A

4 mm²

221

0.2 mm²

0.14 mm²

WAGO 221-415 221 Kopplingsklämma Flexibel: 0.14-4 mm² Styvhet: 0.2-4 mm² Antal poler: 5 40 st Transparent, Orange

Artikelnr.:1188441

32 A

4 mm²

0.2 mm²

0.14 mm²

WAGO 221-415-25 221 Kopplingsklämma Flexibel: 0.14-4 mm² Styvhet: 0.2-4 mm² Antal poler: 5 25 st Transparent, Orange

Artikelnr.:1341805

32 A

4 mm²

221

0.2 mm²

0.14 mm²

WAGO 221 Kopplingsklämma Flexibel: 0.14-4 mm² Styvhet: 0.2-4 mm² Antal poler: 2 16 st Transparent, Orange

Artikelnr.:1488843

32 A

4 mm²

221

0.2 mm²

0.14 mm²

WAGO 221-413/996-012 221 Kopplingsklämma Flexibel: 0.14-4 mm² Styvhet: 0.2-4 mm² Antal poler: 3 12 st Transparent, Orange

Artikelnr.:1488844

32 A

4 mm²

221

0.2 mm²

0.14 mm²

WAGO 221 Kopplingsklämma Flexibel: 0.14-4 mm² Styvhet: 0.2-4 mm² Antal poler: 5 8 st Transparent, Orange

Artikelnr.:1488845

32 A

4 mm²

221

0.2 mm²

0.14 mm²

Dokument & nedladdningar

Datablad

Datablad 2564448 WAGO 221-615 221 Kopplingsklämma Flexibel: 0.5-6 mm² Styvhet: 0.5-6 mm² Antal poler: 5 6 st Transparent, Orange

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2564448 WAGO 221-615 221 Kopplingsklämma Flexibel: 0.5-6 mm² Styvhet: 0.5-6 mm² Antal poler: 5 6 st Transparent, Orange

Beskrivning

Extremt tunn
Klämmorna i generation 221 är ett under vad gäller utrymmesbehov: Volymen har jämfört med föregående modell (serie 222) minskats med 40 %. Med den här enheten kan elektronikinstallatörer, nu utan problem, arbeta även i begränsat installationsutrymme. Tack vare den extremt slanka designen i den nya serien kan klämmorna enkelt och snabbt monteras i installationsdosan. Dessutom ger platsbesparingar ytterligare möjligheter för senare utvidgningar.

Se vad som händer
Den nya designen på serien 221 av transparent plast gör det enkelt att visuellt kontrollera korrekt ledarposition. Elinstallatören kan efter inkopplingen se om alla ledare är infogade på sätt sätt och korrekt anslutna. Även korrekt avisoleringslängd på ledaren kan nu kontrolleras med bara en blick. Sluten ledningstratt ger en tydlig styrning av ledaren till klämstället.

Fokus på användarvänlighet
Via två kontrollöppningar kan installatören bekvämt och säkert kontrollera klämman även i inbyggt tillstånd och med alla vanliga mätspetsar. Sidohandtagenhet i höljet ökar användarvänlighet när du öppnar spaken. Den nya generationen klämmor bygger på den beprövade verktygslösa CAGE CLAMP®-tekniken, där klämställena öppnas och stängs med en manöverspak. Skillnaden jämfört med tidigare modell: Nu är det ännu lättare att manövrera spaken. På så sätt kan kablarna anslutas ännu enklare och snabbare.

Brett användningsområde
Som universalklämma kan den nya serien 221 ta emot alla vanliga ledartyper: Med bara en klämma kan ledarareor från 0,14 till 4 m² (fintrådig) resp. 0,2 till 4 m² (en- och flertrådig) täckas. Tack vare hög, tillförlitlig nominell ström på 32 A och nominell spänning på 450 V, lämpar sig serie 221 för många olika tillämpningar. Typiska användningsområden inom byggnadsteknik är anslutning av lampor, jalusimotorer och kabelinstallation av porttelefoner, dörr- och portstyrning. Inom industrin är kopplingsklämman ideal för kabeldragning bland annat till motorer och pumpar.
