Name: Telegärtner 100023486 100023486 HDTV-BNC-kontaktdon Kontakt hane rak 75 Ω 1 st
Brand: Telegärtner
SKU: 1366559
Availability: InStock

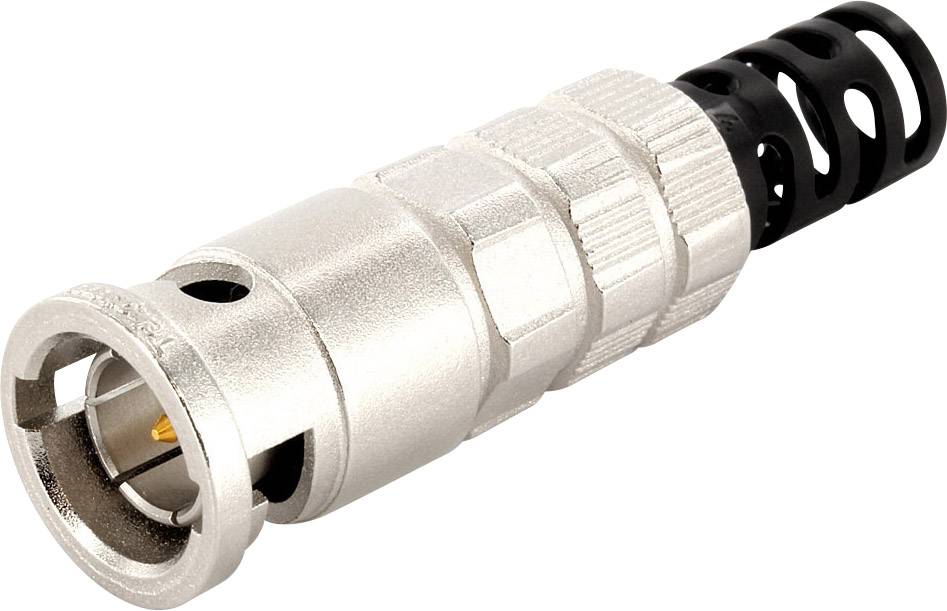

Metallisk koaxialkontakt med räfflad yta och svart plasthandtag, använd för kabelanslutningar.

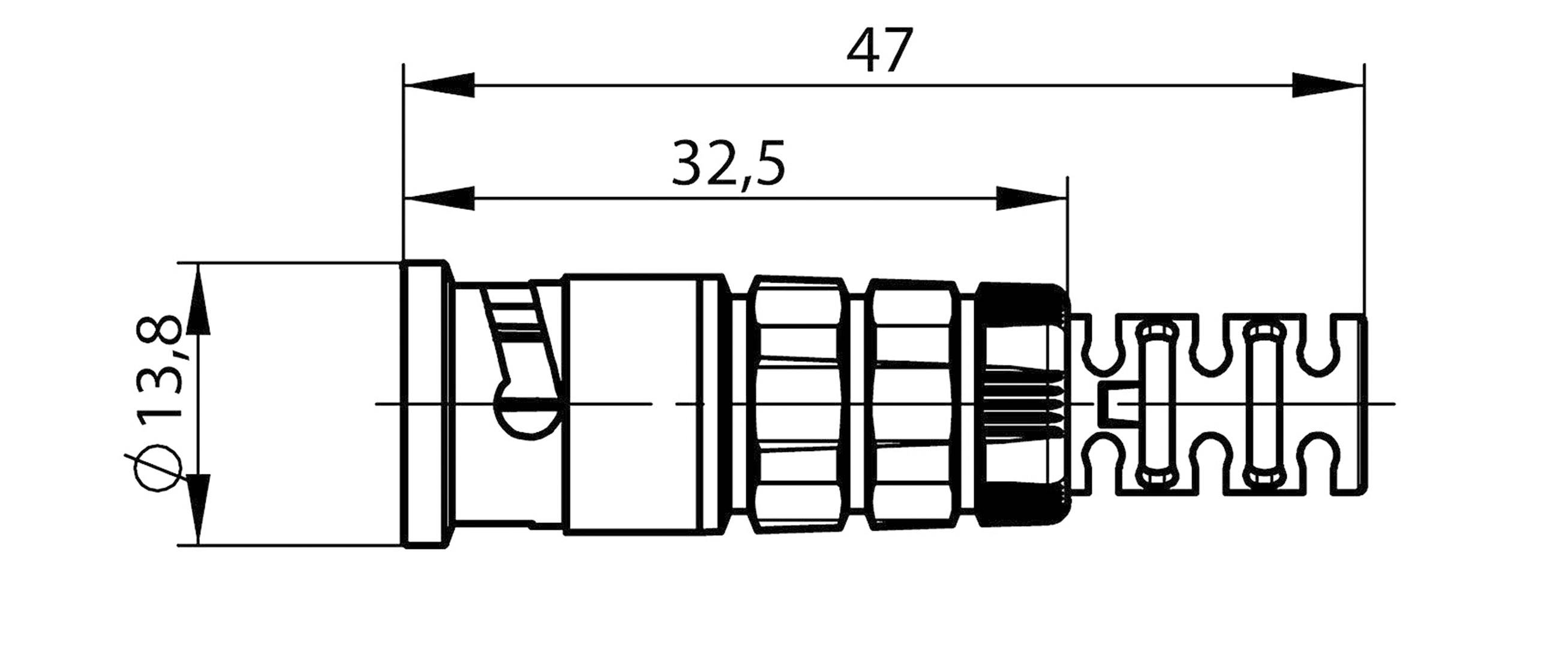

Teknisk ritning av en kontakt med längdmåtten 47 mm och 32,5 mm samt en diameter på 13,8 mm.

1/2

Liknande avbildning

Kabelgrupp

Draka 0.6/2.8 AF

Typ av produkt

HDTV-BNC-kontaktdon

Konstruktionsform

Kontakt hane rak

Impedans

75 Ω

Anslutning

Crimp

Datablad (PDF)

Leverans tors 15 okt.

1 Styck (Bara så länge lagret räcker)

Antal

Styck

Toal (47,20 kr / stycken)

47,20 kr

exkl. moms

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

HDTV-BNC-kontaktdon

Viktig information!

Tekniska specifikationer

Kabelgrupp: Draka 0.6/2.8 AF

Typ av produkt: HDTV-BNC-kontaktdon

Konstruktionsform: Kontakt hane rak

Impedans: 75 Ω

Anslutning: Crimp

Innehåll: 1 st

Kabel-Ø: 6.80 mm

Frekvens (max.): 4.5 GHz

Höljematerial: Förnicklad mässing

Tillverkarnr.: 100023486

Isolationsmaterial: PE

Kontaktmaterial: Guldpläterad mässing

RoHS-godkänd: Ja

Temperatur: -40 - +155 °C

Typ: 100023486

Tillslutningssätt: Bajonett

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Kabelgrupp

Anslutning

Impedans

Konstruktionsform

Kabel-Ø

Typ av produkt

Telegärtner 100023301 100023301 BNC-kontaktdon Kontakt hane vinklad 50 Ω 1 st

Artikelnr.:1366643

Leverans tors 15 okt.

4 StyckConrad Electronic

RG 316/U

Skruv

50 Ω

Kontakt hane vinklad

2.70 mm

BNC-kontaktdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

215,20 kr^*

Telegärtner 100023303 100023303 BNC-kontaktdon Kontakt hane rak 50 Ω 1 st

Artikelnr.:1366268

Leverans tors 15 okt.

69 StyckConrad Electronic

RG 142 B/U

Crimp

50 Ω

Kontakt hane rak

5 mm

BNC-kontaktdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

68,00 kr^*

Telegärtner 100023304 100023304 BNC-kontaktdon Kontakt hane vinklad 50 Ω 1 st

Artikelnr.:1090886

Leverans tors 15 okt.

99 StyckConrad Electronic

RG 316/U

Crimp

50 Ω

Kontakt hane vinklad

2.60 mm

BNC-kontaktdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

127,20 kr^*

Telegärtner 100023305 100023305 BNC-kontaktdon Kontakt hane rak 50 Ω 1 st

Artikelnr.:1090850

Leverans tors 15 okt.

23 StyckConrad Electronic

RG 58

Crimp

50 Ω

Kontakt hane rak

4.95 mm

BNC-kontaktdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

87,20 kr^*

Telegärtner 100023312 100023312 BNC-kontaktdon Kontakt hane rak 50 Ω 1 st

Artikelnr.:1090849

Leverans tors 15 okt.

56 StyckConrad Electronic

RG 316

Crimp

50 Ω

Kontakt hane rak

2.60 mm

BNC-kontaktdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

63,20 kr^*

Telegärtner 100023314 100023314 BNC-kontaktdon Kontakt hane rak 50 Ω 1 st

Artikelnr.:1366772

Leverans mån 19 okt.

Conrad Electronic

G 022 32

Crimp

50 Ω

Kontakt hane rak

3 mm

BNC-kontaktdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

111,20 kr^*

Telegärtner 100023316 100023316 BNC-kontaktdon Kontakt hane rak 50 Ω 1 st

Artikelnr.:1090844

Leverans tors 15 okt.

43 StyckConrad Electronic

H155

Crimp

50 Ω

Kontakt hane rak

5.90 mm

BNC-kontaktdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

68,00 kr^*

Telegärtner 100023320 100023320 BNC-kontaktdon Kontakt hane rak 50 Ω 1 st

Artikelnr.:1366785

Leverans tors 15 okt.

51 StyckConrad Electronic

RG 214/U

Crimp

50 Ω

Kontakt hane rak

10.80 mm

BNC-kontaktdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

159,20 kr^*

Telegärtner 100023321 100023321 BNC-kontaktdon Kontakt hane rak 50 Ω 1 st

Artikelnr.:1090845

Leverans tors 15 okt.

58 StyckConrad Electronic

LMR 400

Crimp

50 Ω

Kontakt hane rak

10.30 mm

BNC-kontaktdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

159,20 kr^*

Telegärtner 100023339 100023339 BNC-kontaktdon Kontakt hane vinklad 50 Ω 1 st

Artikelnr.:1090887

Leverans tors 15 okt.

141 StyckConrad Electronic

RG 58 C/U

Crimp

50 Ω

Kontakt hane vinklad

4.95 mm

BNC-kontaktdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

111,20 kr^*

Dokument & nedladdningar

Datablad

Datablad 1366559 Telegärtner 100023486 100023486 HDTV-BNC-kontaktdon Kontakt hane rak 75 Ω 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1366559 Telegärtner 100023486 100023486 HDTV-BNC-kontaktdon Kontakt hane rak 75 Ω 1 st

Beskrivning

Serien BNC innehåller de vanligaste koaxialkontakterna som kan användas upp till en frekvens på 4 GHz. De har ett bajonettlås och finns i versioner med 50 Ω och 75 Ω impedans. Kontaktdon finns för flexibla, semi-flexibla- och halvstyva kablar. Kretskortkontakterna i serien BNC finns som löd- resp. presstyper. Kabel ansluts beroende på utförande genom crimpning, klämmor eller lödning. Stickkontakterna i BNC-serien används i signal-, data- och videoöverföring.
