Name: Siemens 3RU2146-4MB0 Överbelastningsrelä 1 st
Brand: Siemens
SKU: 1745441
Availability: BackOrder

En trepolig kontaktor från Siemens ur Sirius-serien, lämplig för industriella manövercentraler.

Ett öppet elskåp med olika kopplade komponenter och kopplingsanordningar som används för att styra elektriska system.

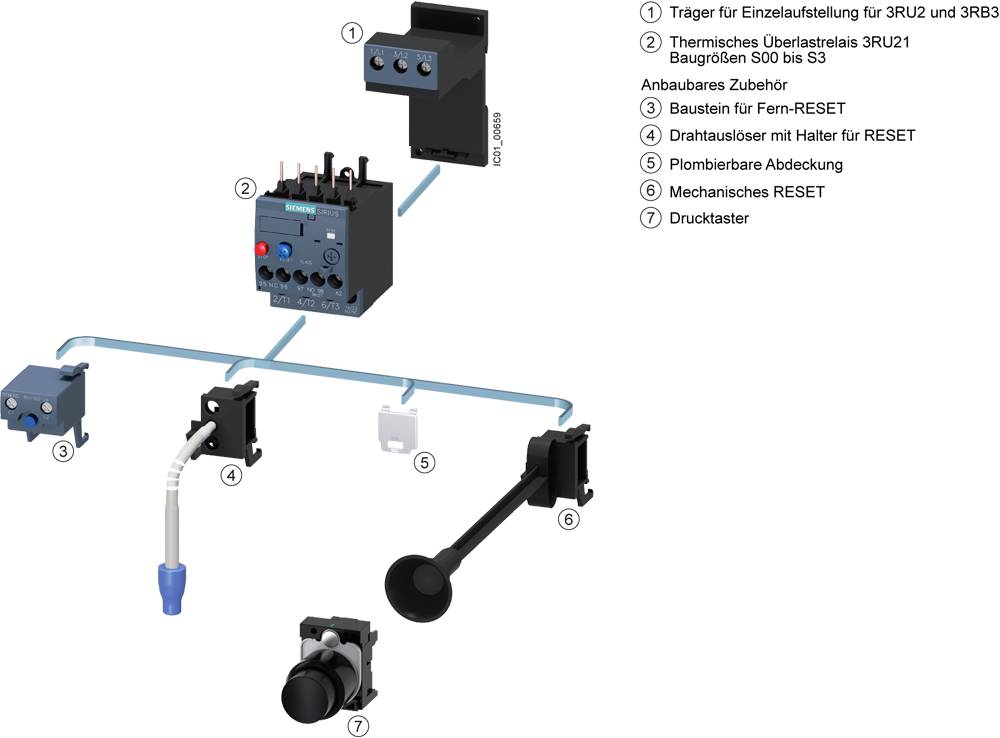

Diagram över ett termiskt överlastrelä med komponenter: Detaljerad förteckning, Fjärr-ÅTERSTÄLLNING, Trådutlösare, Lock, ÅTERSTÄLLNING, Trycknapp.

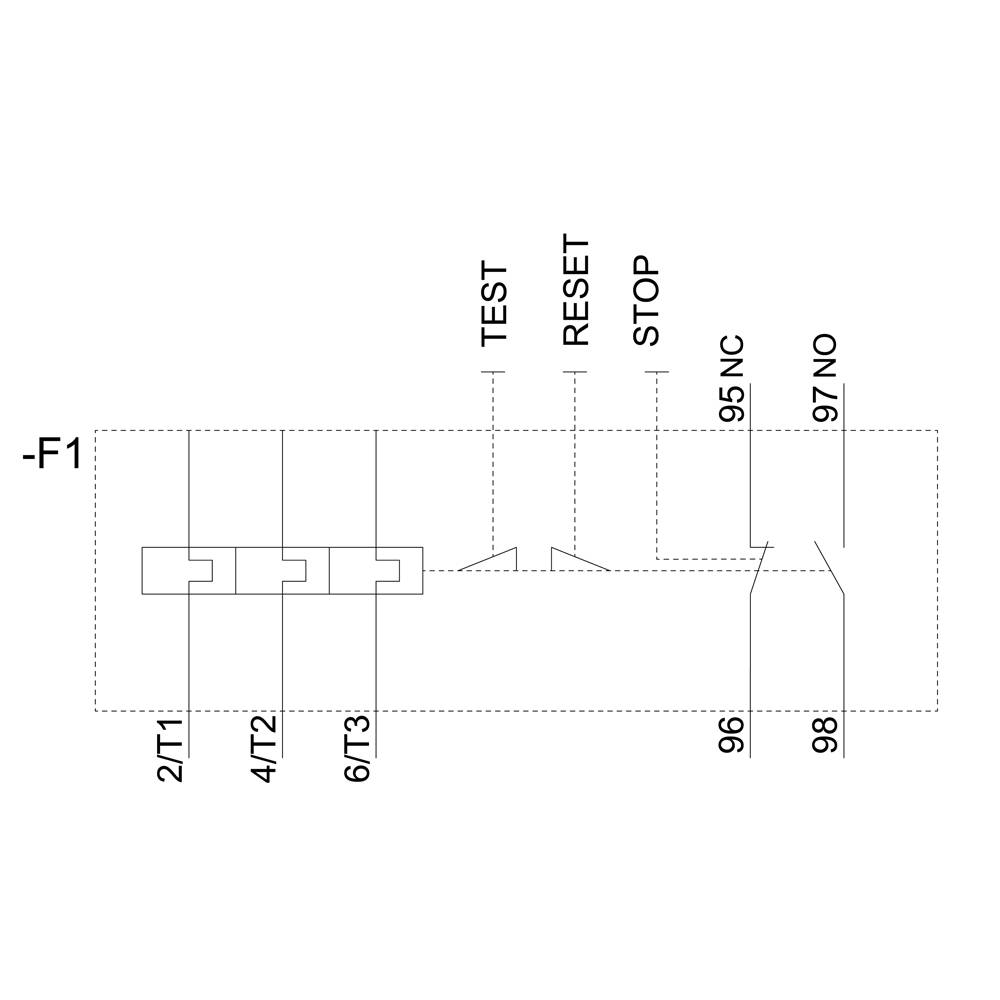

'F1'-kopplingsschema visar en elektrisk ledningsdragning med anslutningar: 2/T1, 4/T2, 6/T3, TEST, RESET, STOPP och kontakt 95/96/97/98.

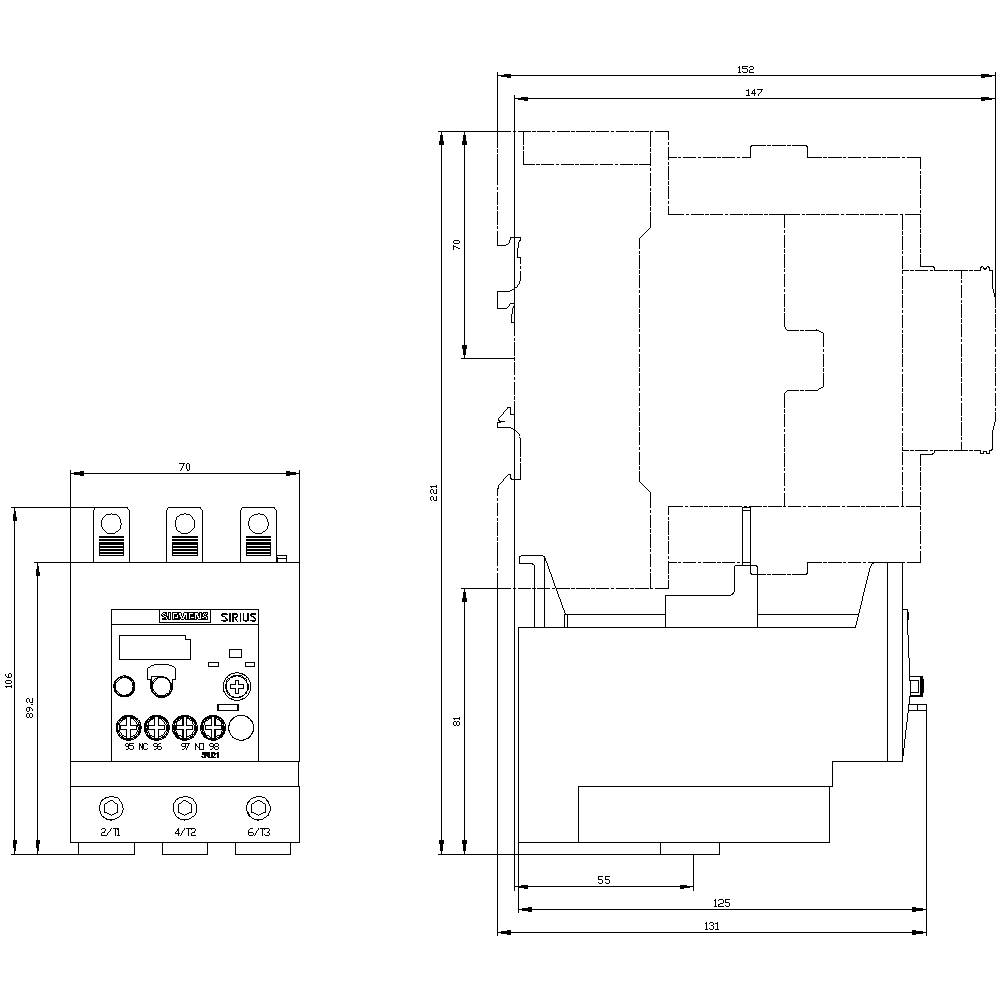

Teknisk ritning av en elektronisk enhet med front- och sidovy, visar dimensioner och anslutningsdetaljer.

1/5

Liknande avbildning

Typ av produkt

Överbelastningsrelä

Funktioner

Överlast

Typ

3RU2146-4MB0

Konstruktionsstorlek

Driftspänning

690 V

Datablad (PDF)

Leverans tis 20 okt.

Antal

Styck

Toal (2 072,00 kr / stycken)

2 072,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Säkring GG: 6 A, snabb: 10 A.

Typ av produkt: Överbelastningsrelä

Typ: 3RU2146-4MB0

Konstruktionsstorlek: S3

Funktioner: Överlast

Driftspänning: 690 V

Inställningsområde ström (min.): 80 A

Inställningsområde ström (max.): 100 A

Inställningsområde (ström): 80 - 100 A

Anslutning: Skruv

: IP20

Min. temperatur: -40 °C

Max. temperatur: +70 °C

Bredd: 70 mm

Höjd: 105 mm

Djup: 125 mm

Mått.: (B x H x D) 70 x 105 x 125 mm

Innehåll: 1 st

AWG max.: 1

AWG min.: 10

Nominell ström: 100 A

Tvärsnitt flexibelt (max.): 50 mm²

Tvärsnitt flexibelt (min.): 2.5 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 1000 V

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Typ av produkt

Funktioner

Siemens 3RU1900-2AB71 Styrningsmodul 1 st

Artikelnr.:1729713

Leverans tis 20 okt.

Conrad Electronic

Styrningsmodul

Fjärråterställning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Siemens 3RU1900-2AF71 Styrningsmodul 1 st

Artikelnr.:1729714

Leverans tis 20 okt.

Conrad Electronic

Styrningsmodul

Fjärråterställning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RU1900-2AM71 Styrningsmodul 1 st

Artikelnr.:1729715

Leverans tis 20 okt.

Conrad Electronic

Styrningsmodul

Fjärråterställning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Siemens 3RU2116-0AB0 Överbelastningsrelä Piece 1 st

Artikelnr.:1706184

Leverans tis 20 okt.

Conrad Electronic

Överbelastningsrelä

Överlast

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

712,00 kr^*

Siemens 3RU2116-0AB1 Överbelastningsrelä 1 st

Artikelnr.:1729716

Leverans tors 22 okt.

Conrad Electronic

Överbelastningsrelä

Överlast

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Siemens 3RU2116-0AC0 Överbelastningsrelä 1 st

Artikelnr.:1729717

Leverans tis 20 okt.

Conrad Electronic

Överbelastningsrelä

Överlast

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Siemens 3RU2116-0AC1 Överbelastningsrelä 1 st

Artikelnr.:1729718

Leverans tors 22 okt.

Conrad Electronic

Överbelastningsrelä

Överlast

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RU2116-0BB0 Överbelastningsrelä Piece 1 st

Artikelnr.:1749920

Leverans tis 20 okt.

Conrad Electronic

Överbelastningsrelä

Överlast

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

712,00 kr^*

Siemens 3RU2116-0BB1 Överbelastningsrelä 1 st

Artikelnr.:1729720

Leverans tors 22 okt.

Conrad Electronic

Överbelastningsrelä

Överlast

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RU2116-0BC0 Överbelastningsrelä Piece 1 st

Artikelnr.:1729721

Leverans tis 20 okt.

Conrad Electronic

Överbelastningsrelä

Överlast

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1745441 Siemens 3RU2146-4MB0 Överbelastningsrelä 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1745441 Siemens 3RU2146-4MB0 Överbelastningsrelä 1 st

Beskrivning

Överbelastningsrelä 80...100 A för motorskydd storlek S3, KLASS 10 skyddsprograektion huvudströmkrets: Skruv hjälpströmkrets: Skruv manuell-automatik-RESET termisk överbelastningsrelä SIRIUS 3RU2 för strömberoende skydd av förbrukare med normal drift mot oacceptabelt hög Uppvärmning vid överbelastning eller fasfel. Denna serie är mycket flexibel och prisvärd. Godkännanden världen över (t.ex. IEC och UL/CSA) och användning i potentiellt explosiva applikationer (ATEX eller IEC ex) är självklara. Finns med olika inställningsområden för överbelastningsutlösaren. De finns med skruv- eller fjädringsanslutning för en snabb, underhållsfri och vibrationssäker anslutning, samt för individuell installation. Tillbehören passar genomgående i alla storlek S00 till S3. Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
