Name: Siemens 3RU2136-4JD1 Överbelastningsrelä Piece 1 st
Brand: Siemens
SKU: 1745421
Availability: BackOrder

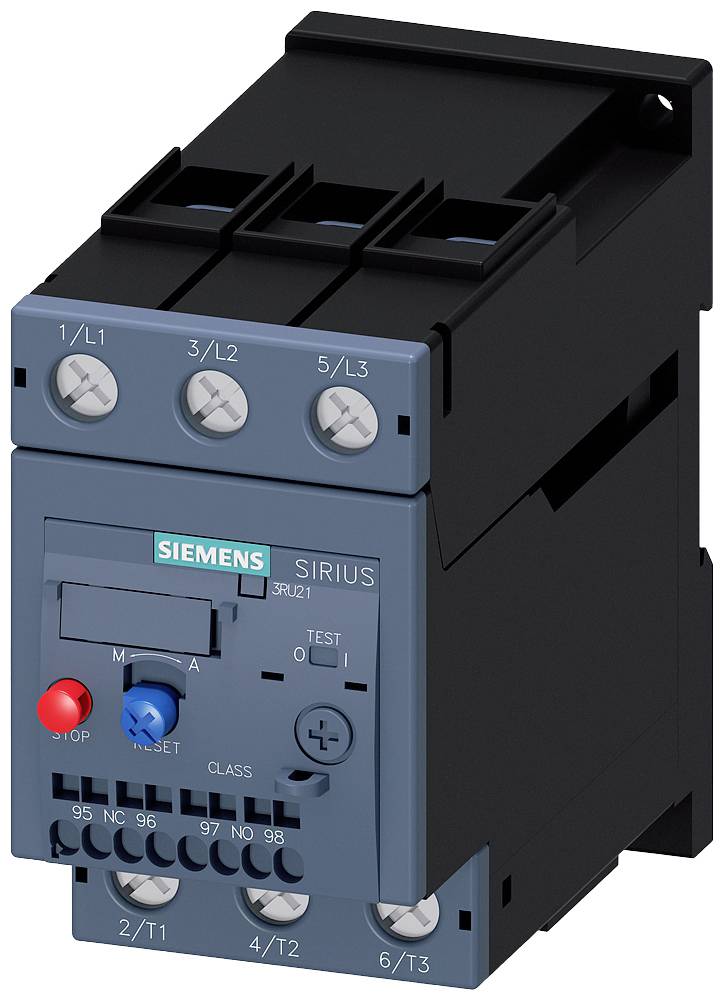

Grått elektriskt relä med tre svarta anslutningar överst och flera blå och röda knappar på framsidan.

Ett öppet elskåp med flera våningsplan av elektriska komponenter och kablar, organiserat och märkt.

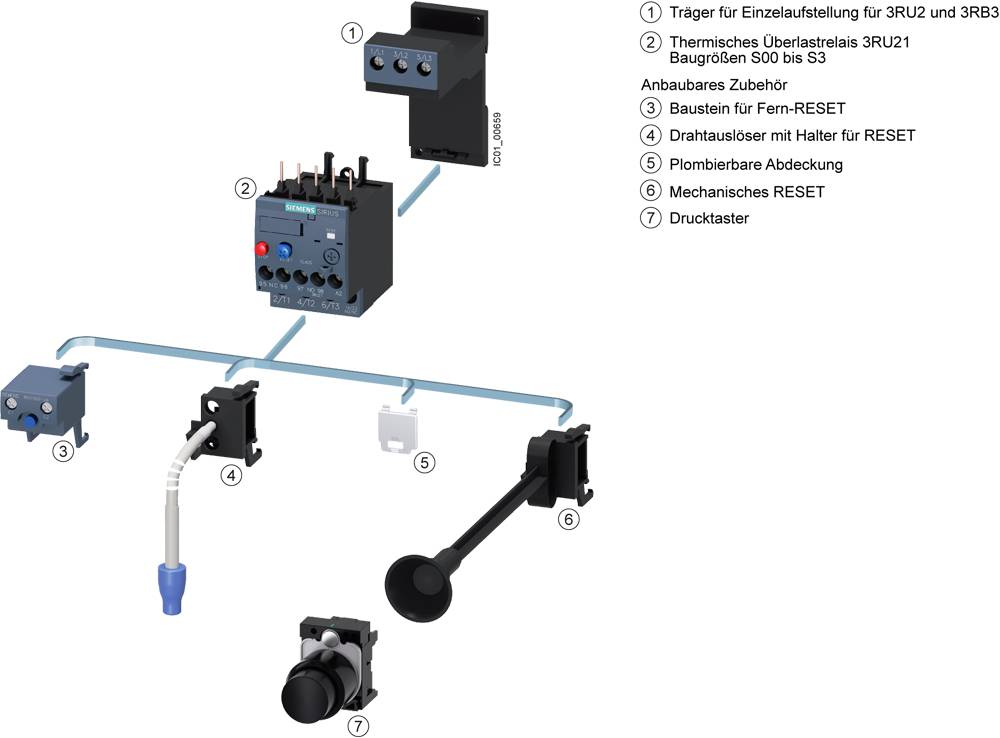

Flödesschema för komponenterna i ett termiskt överbelastningsrelä: Bärare, 3RU21, Fjärr-ÅTERSTÄLLNING, Trådutlösare, Lock, ÅTERSTÄLLNING, Trycknapp.

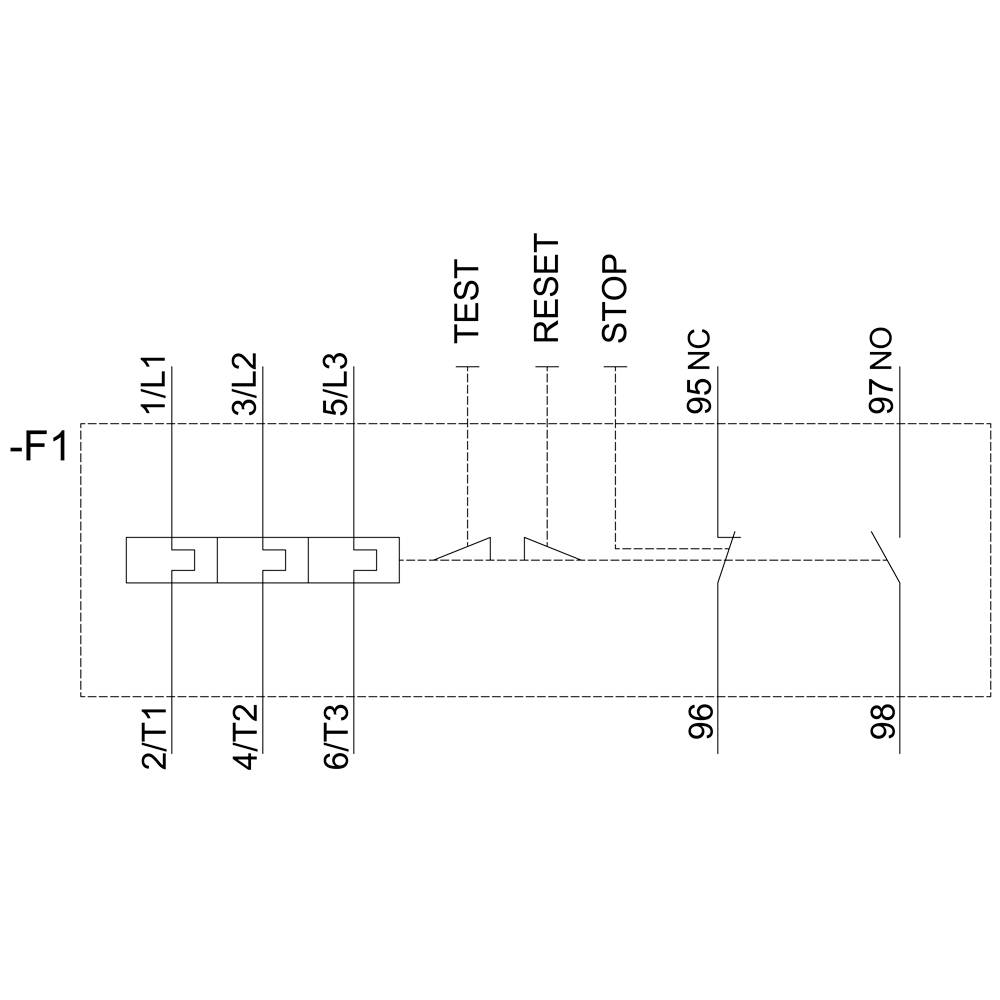

Kopplingsschema för en elektrisk säkring (F1) med anslutningar 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, Test, Reset, Stopp, 95NC-98.

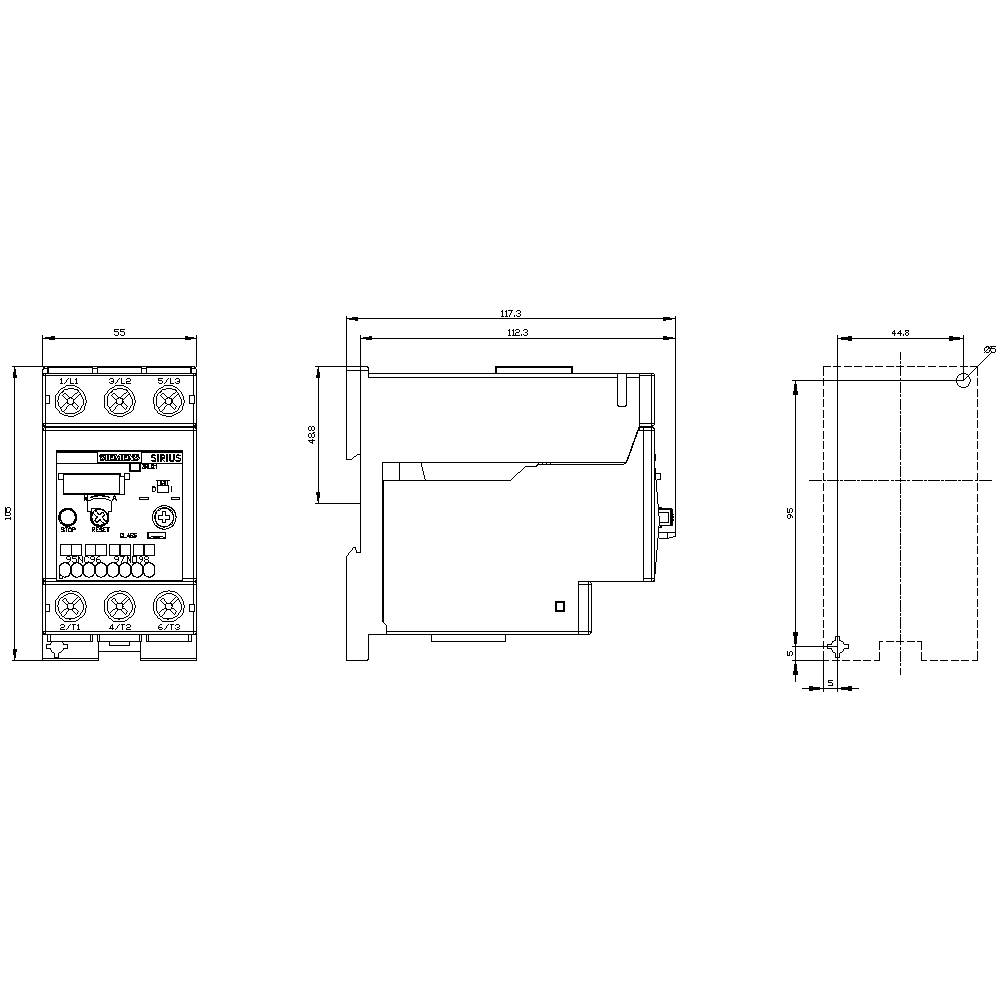

Teknisk ritning av en elektronisk enhet med dimensioner. Visar fram-, sido- och bakvy med måttangivelser.

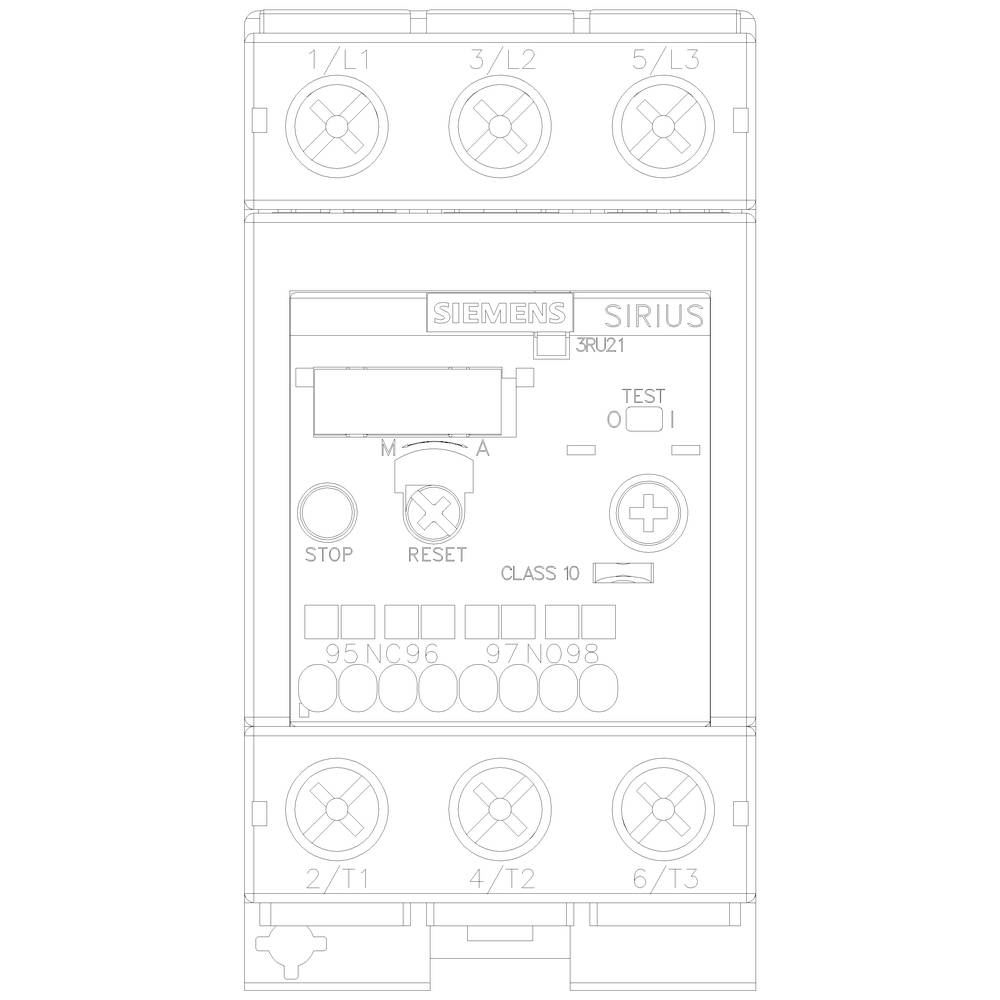

Teckning av en Siemens Sirius motorstartare med manöverknappar och anslutningsklämmor. Texter: 'STOPP', 'ÅTERSTÄLL', 'TEST'.

1/6

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Överbelastningsrelä

Funktioner

Överlast

Typ

3RU2136-4JD1

Konstruktionsstorlek

Datablad (PDF)

Leverans tors 22 okt.

Antal

Styck

Toal (1 912,00 kr / stycken)

1 912,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Säkring GG: 6 A, snabb: 10 A.

Förpackningstyp: Piece

Typ av produkt: Överbelastningsrelä

Typ: 3RU2136-4JD1

Konstruktionsstorlek: S2

Funktioner: Överlast

funktioner: Auto/manuell omkopplare

Driftspänning: 690 V

Inställningsområde ström (min.): 54 A

Inställningsområde ström (max.): 65 A

Inställningsområde (ström): 54 - 65 A

Anslutning: Skruv

: IP20

Min. temperatur: -40 °C

Max. temperatur: +70 °C

Bredd: 55 mm

Höjd: 105 mm

Djup: 117 mm

Mått.: (B x H x D) 55 x 105 x 117 mm

Innehåll: 1 st

AWG max.: 1

AWG min.: 18

Nominell ström: 65 A

Tvärsnitt flexibelt (max.): 35 mm²

Tvärsnitt styv (max.): 10 mm²

Tvärsnitt flexibelt (min.): 1 mm²

Tvärsnitt styv (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Typ av produkt

Funktioner

Siemens 3RU1900-2AB71 Styrningsmodul 1 st

Artikelnr.:1729713

Leverans tis 20 okt.

Conrad Electronic

Styrningsmodul

Fjärråterställning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Siemens 3RU1900-2AF71 Styrningsmodul 1 st

Artikelnr.:1729714

Leverans tis 20 okt.

Conrad Electronic

Styrningsmodul

Fjärråterställning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RU1900-2AM71 Styrningsmodul 1 st

Artikelnr.:1729715

Leverans tis 20 okt.

Conrad Electronic

Styrningsmodul

Fjärråterställning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Siemens 3RU2116-0AB0 Överbelastningsrelä Piece 1 st

Artikelnr.:1706184

Leverans tis 20 okt.

Conrad Electronic

Överbelastningsrelä

Överlast

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

712,00 kr^*

Siemens 3RU2116-0AB1 Överbelastningsrelä 1 st

Artikelnr.:1729716

Leverans tors 22 okt.

Conrad Electronic

Överbelastningsrelä

Överlast

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Siemens 3RU2116-0AC0 Överbelastningsrelä 1 st

Artikelnr.:1729717

Leverans tis 20 okt.

Conrad Electronic

Överbelastningsrelä

Överlast

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Siemens 3RU2116-0AC1 Överbelastningsrelä 1 st

Artikelnr.:1729718

Leverans tors 22 okt.

Conrad Electronic

Överbelastningsrelä

Överlast

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RU2116-0BB0 Överbelastningsrelä Piece 1 st

Artikelnr.:1749920

Leverans tis 20 okt.

Conrad Electronic

Överbelastningsrelä

Överlast

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

712,00 kr^*

Siemens 3RU2116-0BB1 Överbelastningsrelä 1 st

Artikelnr.:1729720

Leverans tors 22 okt.

Conrad Electronic

Överbelastningsrelä

Överlast

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RU2116-0BC0 Överbelastningsrelä Piece 1 st

Artikelnr.:1729721

Leverans tis 20 okt.

Conrad Electronic

Överbelastningsrelä

Överlast

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1745421 Siemens 3RU2136-4JD1 Överbelastningsrelä Piece 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1745421 Siemens 3RU2136-4JD1 Överbelastningsrelä Piece 1 st

Beskrivning

Överbelastningsrelä 54...65 A för motorskydd storlek S2, KLASS 10 individuell grundströmscirkel: Skruv reservströmskrets:fjäderdragklämma hand-automatik-RESET termiskt överbelastningsrelä SIRIUS 3RU2 för strömberoende skydd av förbrukare med normal drivning mot oacceptabelt hög Uppvärmning på grund av strömavbrott eller fasfel. Denna serie är mycket flexibel och prisvärd. Godkännanden världen över (t.ex. IEC och UL/CSA) och användning i potentiellt explosiva applikationer (ATEX eller IEC ex) är självklara. Finns med olika inställningsområden för överbelastningsutlösaren. De finns med skruv- eller fjädringsanslutning för en snabb, underhållsfri och vibrationssäker anslutning, samt för individuell installation. Tillbehören passar genomgående i alla storlek S00 till S3. Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
