Name: Siemens 3RU2136-1HD0 Överbelastningsrelä 690 V/AC 1 NC, 1 NO Överlast 1 st
Brand: Siemens
SKU: 2863489
Availability: BackOrder

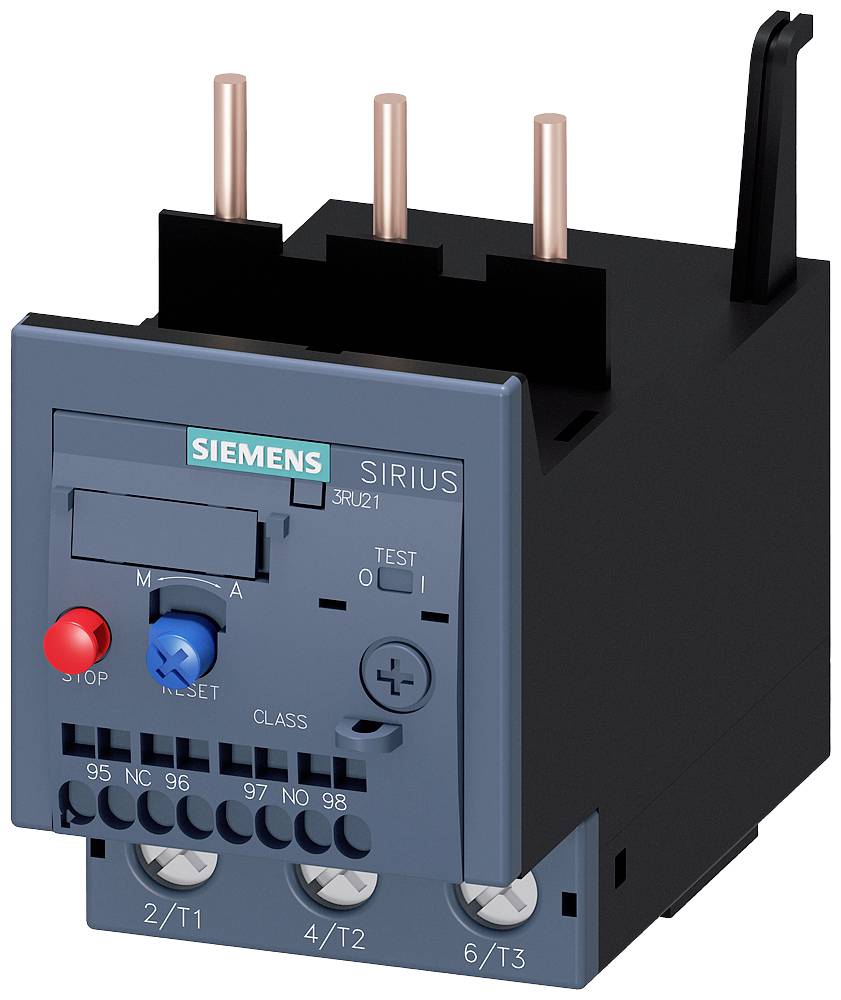

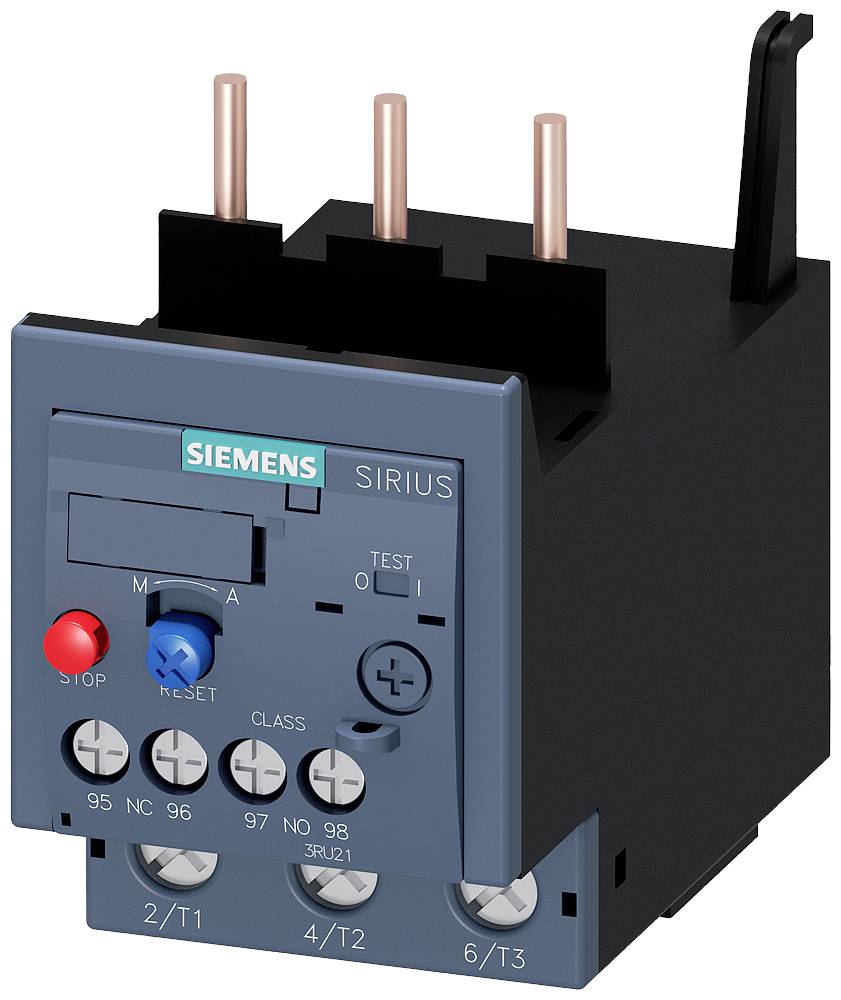

En Siemens Sirius kopplingsanordning med knappar för stopp, återställning och test. Visar anslutningar för elektriska kretsar.

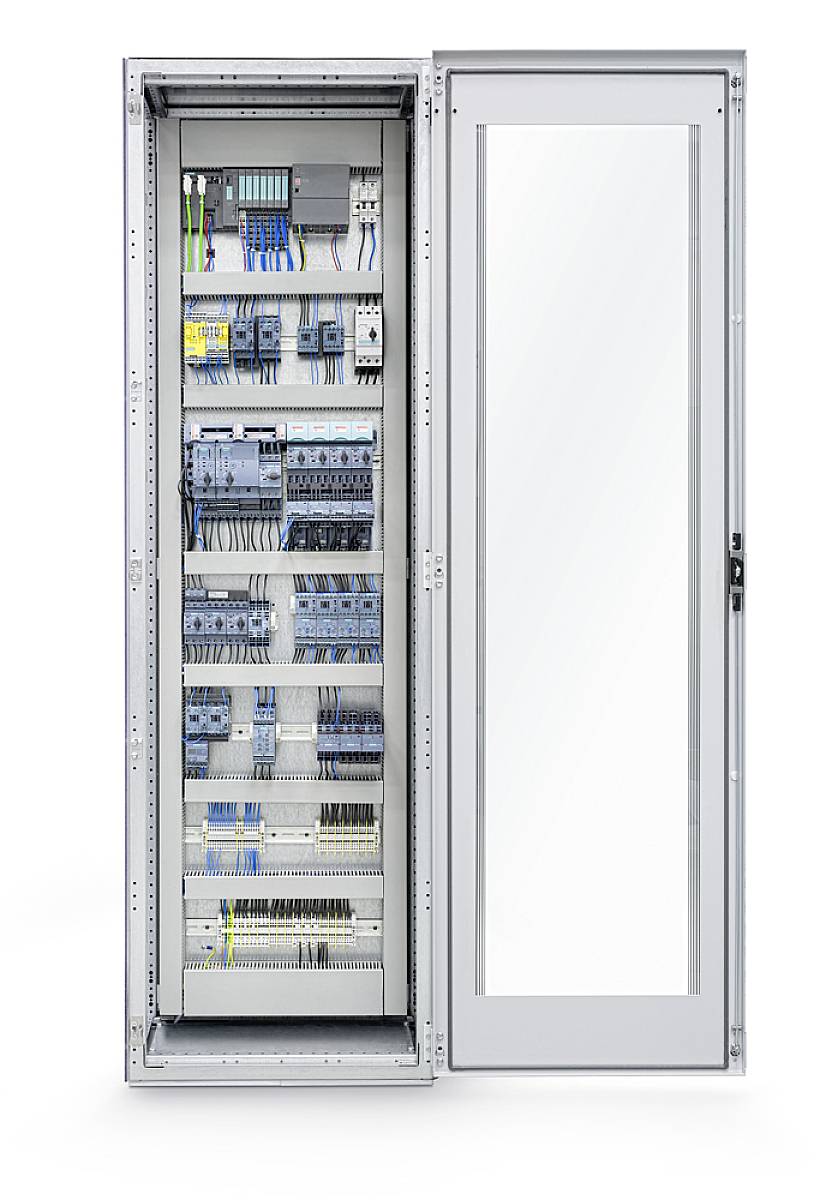

En öppnad elskåp visar olika elektriska komponenter och kabeldragningar.

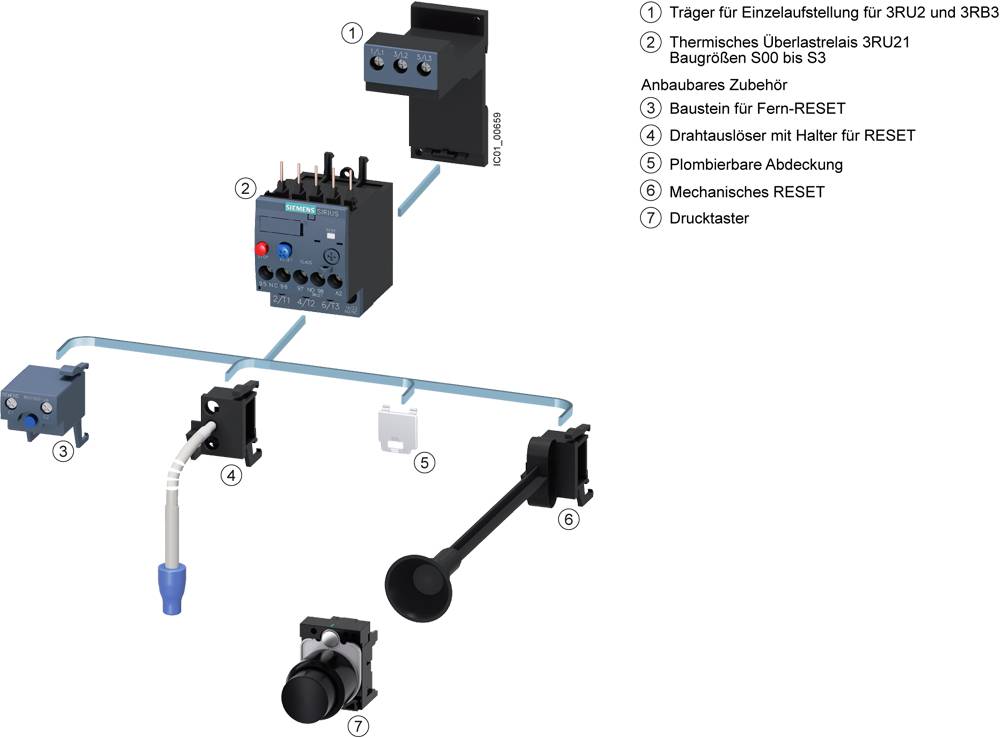

Bilden visar en representation av ett elektroniskt styrsystem med komponentnummer. Den innefattar termiska överlastrelän och återställningsalternativ.

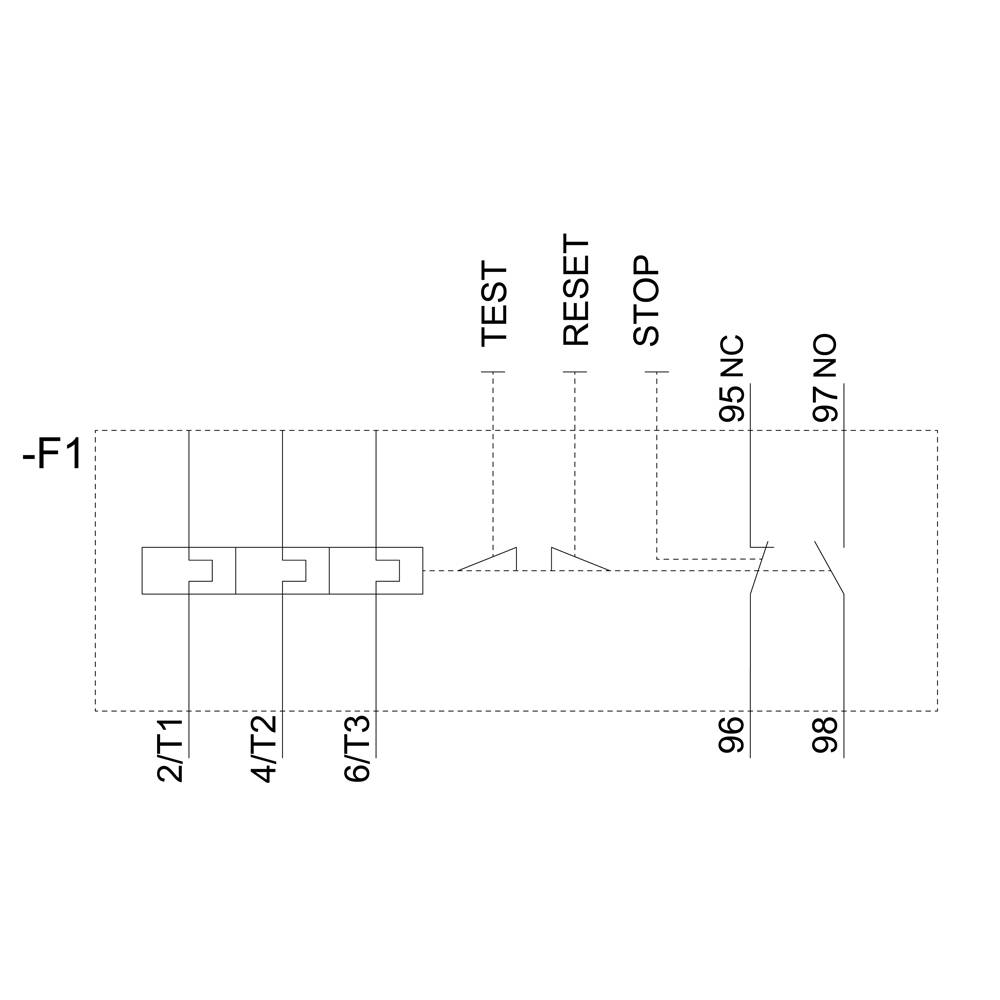

Kopplingsschema visar ett relä med anslutningar: '2/T1', '4/T2', '6/T3', 'TEST', 'RESET', 'STOP', '95 NC', '96', '97 NO', '98'.

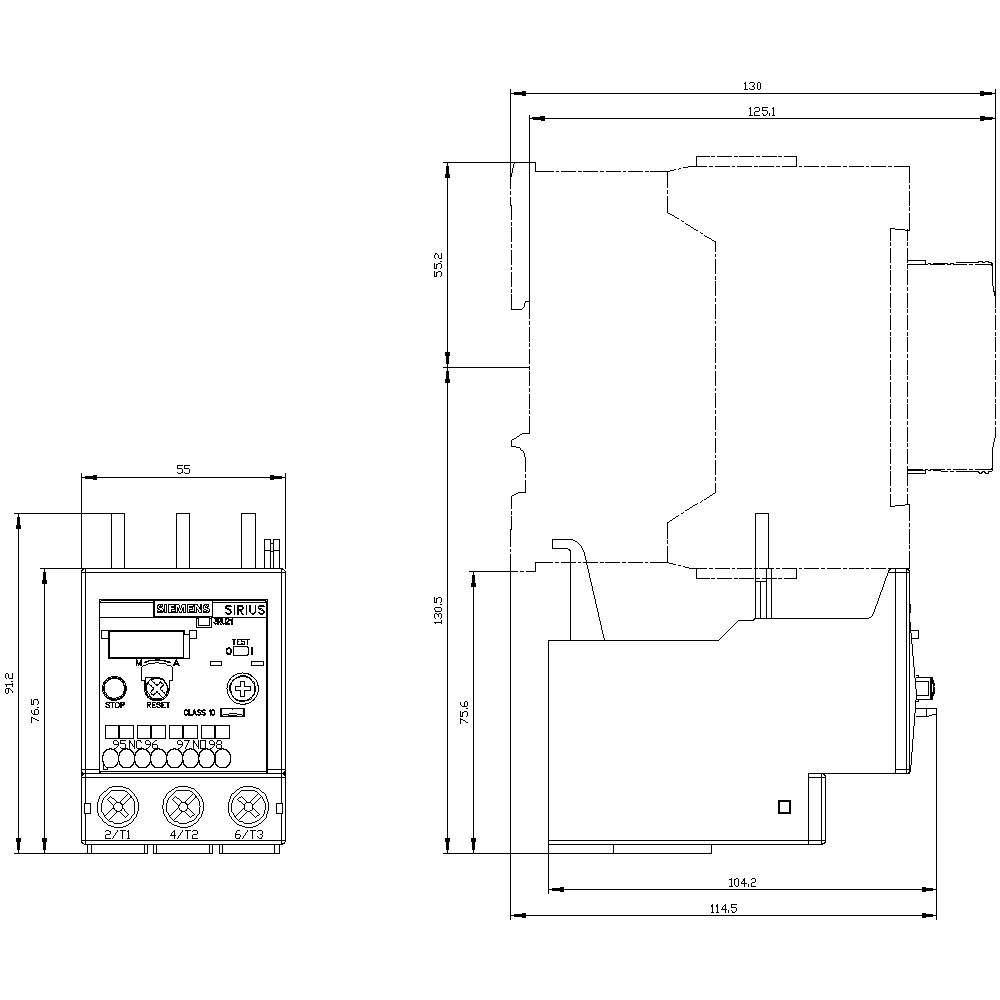

Teknisk ritning av en elektronisk enhet med detaljerade mått i millimeter och olika designvyer.

1/5

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Överbelastningsrelä

Funktioner

Överlast

Driftspänning max.

690 V/AC

Kontakttyp

1 NC

1 NO

Datablad (PDF)

Leverans tis 20 okt.

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Set

Toal (1 032,00 kr / stycken)

1 032,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Montering: Skydd
Typ av anslutningsbara ledarareor / för AWG-ledningar / för huvudkontakter: 2x (18... 2), 1 x (18... 1)
Typ av anslutningsbara ledarareor / för AWG-ledningar / för hjälpkontakter: 2x (20... 14)
Typ av anslutningbara ledarareor / för huvudkontakter / fintrådig / med ändbearbetning: 2x (1... 25 m²), 1 x (1... 35 m²)
Typ av anslutningsbara ledarareor / för hjälpkontakter / fintrådig / med ändbearbetning: 2x (0,5... 1,5 m²)
Typ av anslutningsbara ledarareor / för hjälpkontakter / fintrådig / utan ändbearbetning: 2x (0,5... 2,5 m²)
Typ av anslutningsbara ledarareor / för huvudkontakter / enkeltrådig eller flertrådiga: 2x (1... 35 m²), 1 x (1... 50 m²)
Typ av anslutningsbara ledarareor / för hjälpkontakter / enkeltrådig eller flertrådiga: 2x (0,5... 2,5 m²)
Uppställningshöjd / vid höjd över NN / max. 2000 m.
Utförande av säkringsinsats / för kortslutningsskydd för hjälpbrytaren / krävs: Säkring GG: 6 A, snabb: 10 A.
Utlösningsklass: KLASS 10
Storlek på skydd / kan kombineras / namnspecifik: S2
Storlek på överbelastningsrelä:S2
Beröringsskydd mot elektrisk stöt: Fingersäker om vertikal kontakt framåt
Driftström / vid AC-3 / vid 400 V: 8 A.
Montering: valfri position
Inställbar tillslagsström ström/den strömberoende överlastutlösare / startvärde: 5,5 A.
Inställbar tillslagsström ström/av den strömberoende överlastutlösare / slutvärde: 8 A.
Isolationsspänning / vid föroreningsgrad 3: 690 V/AC
Stötspänningsmotståndskraft: 6000 V
Placering av elektriska anslutningar / för huvudströmkretsen: Uppåt och nedåt
Antal slutare/för hjälpkontakter/not: För meddelande "utlöst"
Antal brytkontakter/för hjälpkontakter/anmärkning: För avstängning av skydd
Åtdragningsmoment / för huvudkontakter / vid skruvanslutning / maximalt 4,5 Nm
Utförande av visning/för brytartillstånd: Skjutreglage
Utförande av gängan / anslutningsskruv / för huvudkontakter: M6
Utförande av hjälpbrytaren: Inbyggd
Ledningsskyddsbrytarens utförande / för kortslutningsskydd för hjälpbrytaren / krävs: 6A (IK liten 0,5 kA; U mindre än 260 V)
Utförande av skruvmejselskaft: Diameter 5... 6 mm
Utförande av överlastutlösare: Termiskt
Driftsfrekvens 50–60 Hz
Storlek på skruvmejselspetsen: Pozidriv stl. 2
Maximalt tillåten spänning för säker separering/i nät med jordad stjärnpunkt / mellan hjälp- och hjälpströmkrets: 415 V.
Maximalt tillåten spänning för säker separering/i nät med ojordad stjärnpunkt / mellan hjälp- och hjälpströmkrets: 415 V.
Produktkomponent / Utlösningsindikator: Ja
Produktkomponent / hjälpbrytare: Ja
Produktkomponent / RESET-knapp: Ja
Produktkomponent / STOP-knapp: Ja
Produktfunktion / bilset: Ja
Produktfunktion / fasbortfallsidentifiering: Ja
Produktfunktion / överbelastningsskydd: Ja
Effektförlust / vid märkvärde ström / vid AC / vid varmt drifttillstånd 7,5 W.
Effektförlust / vid märkvärde ström / vid AC / vid varmt driftsläge / per pol: 2,5 W.
Fullastström (FLA) / för 3-fasig växelströmsmotor / vid 600 V: 8 A.
Återställningstid / efter överbelastningsutlösning / vid automatisk återställning / typiskt: 10 min.
Återställningstid / efter överbelastningsutlösning / vid fjärråterställning 10 min.
Återställningstid / efter överbelastningsutlösning / vid manuell återställning 10 min.

Förpackningstyp: Piece

Typ av produkt: Överbelastningsrelä

Typ: 3RU2136-1HD0

Funktioner: Överlast

Driftspänning: 690 V/AC

Driftspänning max.: 690 V/AC

Driftspänning: 690 V/AC (max)

funktioner: med hjälpkontakt

Kontakttyp: 1 NC
1 NO

Växelspänning (max.): 690 V/AC

Anslutning: Skruv
Fjäderdraganslutning

Min. temperatur: -40 °C

Max. temperatur: +70 °C

: IP00
IP20

Bredd: 55 mm

Höjd: 90 mm

Djup: 105 mm

Mått.: (B x H x D) 55 x 90 x 105 mm

Innehåll: 1 st

RoHS-godkänd: Ja

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2863489 Siemens 3RU2136-1HD0 Överbelastningsrelä 690 V/AC 1 NC, 1 NO Överlast 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2863489 Siemens 3RU2136-1HD0 Överbelastningsrelä 690 V/AC 1 NC, 1 NO Överlast 1 st

Beskrivning

Överbelastningsrelä 5,5...8 A termiskt för motorskydd storlek S2 KLASS 10 skydd huvudströmkrets: Skruvansl. Hjälpströmkrets:fjäderklämma hand-automatik-RESET termisk överlastrelä SIRIUS 3RU2 för strömberoende skydd av förbrukare med normal ingångstemperatur mot oacceptabelt hög Uppvärmning på grund av överbelastning eller fasfel.
Denna serie är mycket flexibel och prisvärd. Godkännanden världen över (t.ex. IEC och UL/CSA) och användning i potentiellt explosiva applikationer (ATEX eller IEC ex) är självklara.
Finns med olika inställningsområden för överbelastningsutlösaren. De finns med skruv- eller fjädringsanslutning för en snabb, underhållsfri och vibrationssäker anslutning, samt för individuell installation.
Tillbehören passar genomgående i alla storlek S00 till S3.
Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
