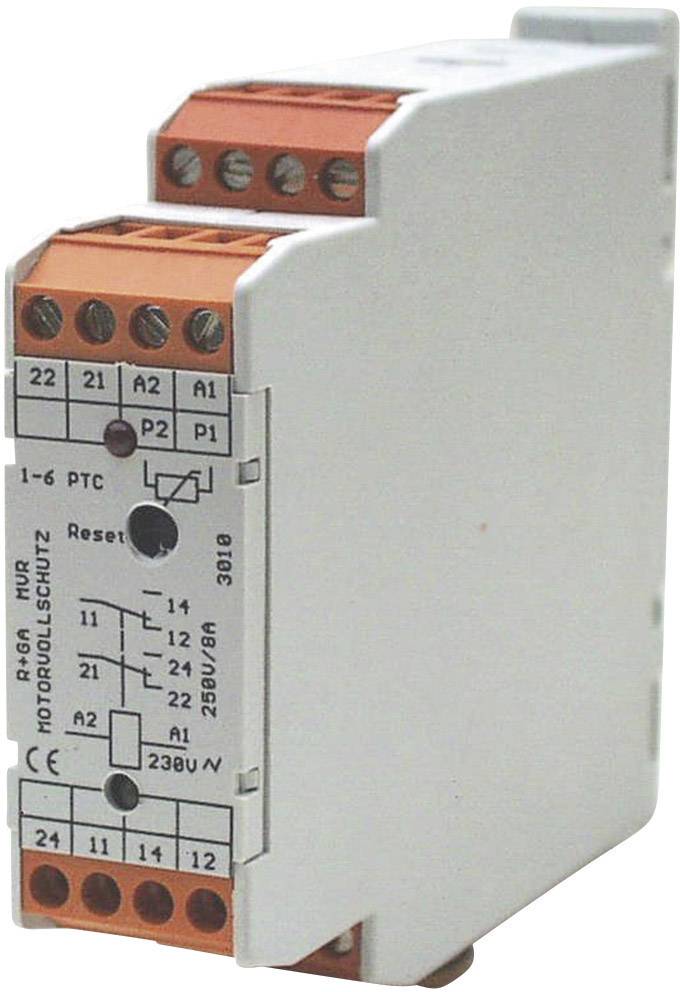

Appoldt TM-W Övervakningsreläer 230 V/AC 2 switch PTC-övervakning 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Övervakningsreläer
Funktioner
PTC-övervakning
Kontakttyp
2 switch
Växelspänning (max.)
230 V/AC
Växelström (max)
8 A
Datablad (PDF)
3 Styck (Bara så länge lagret räcker)
Antal
Toal (632,00 kr / stycken)
632,00 kr
exkl. moms
Endast 3 Styck kvar på lager
Höjdpunkter & detaljer
Termistor-motorskyddsapparat
- För PTC-givare enligt DIN 44081
- Trådbrottsövervakning
- Temperaturövervakning
Tekniska specifikationer
- PTC: 1,5 kOhm (det tillåter att upp till 6 kommersiella PTC-termistorer är anslutna i serie)
- Spänning i PTC-mätkrets: 7,4 V
- Typ av produkt
Övervakningsreläer
- Typ
TM-W
- Funktioner
PTC-övervakning
- Driftspänning
230 V/AC
- Kontakttyp
2 switch
- Växelspänning (max.)
230 V/AC
- Växelström (max)
8 A
- Bredd
22.5 mm
- Höjd
80 mm
- Mått.
(L x B x H) 100 x 22.5 x 80 mm
- Innehåll
1 st
- Längd
100 mm
- Utförande
PTC-övervakningsrelä
- Visning
Lysdiod
- Brytspänning
230 V/AC
- Brytström
2 x 8 A
- Typ
TM-W
- Driftspänning (specifikationer)
230 V/AC
Dokument & nedladdningar
Datablad
Datablad 507921 Appoldt TM-W Övervakningsreläer 230 V/AC 2 switch PTC-övervakning 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 507921 Appoldt TM-W Övervakningsreläer 230 V/AC 2 switch PTC-övervakning 1 st
Beskrivning
Reläet fungerar med alla PTC-motstånd enligt DIN 44081 förutsatt att summan av motstånden vid seriekoppling ej överskrider 1500 Ω. Enheten fungerar enligt viloströmsprincip, dvs. mätkretsen övervakas för avbrott. Den maximala givarspänningen är 7,6 V. Transformatorn används enligt VDE 0551 och mätkretsen är galvaniskt skild från strömnätet. Vid små givarmotstånd är utgångsreläet tillslaget. Då frånkopplings-temperatur NAT (givarmotstånd högohmigt) uppnås slår utgångsrelät från. Tröskelvärdet på enheten är ca 3 K med en tolerans på ca ±8 °C. Återkopplingsvärdet (kopplingshysteres) är tröskelvärdet - 10 %.
