Name: Siemens 3RH2911-1HA01 Hjälpbrytare Omedelbar 1 NC med hjälpkontakt Passar till följande märken: Siemens Piece 1 st
Brand: Siemens
SKU: 2862271
Availability: InStock

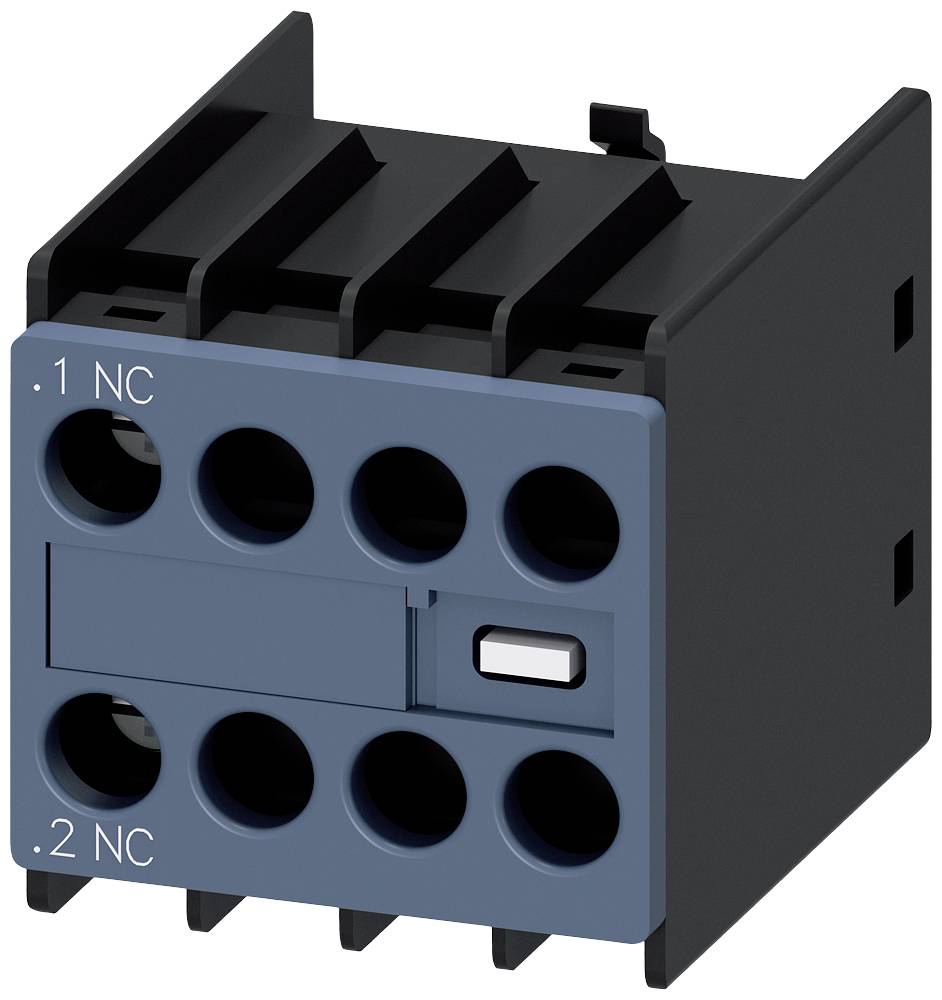

Elektrisk slutningskontaktblock med sex anslutningar i två rader. Övre raden är märkt '.1 NC', nedre raden är märkt '.2 NC'.

Ett öppet elskåp och en produktionsmaskin, åtskilda av ett regnvått fönster. Synlig kabeldragning och styrutrustning.

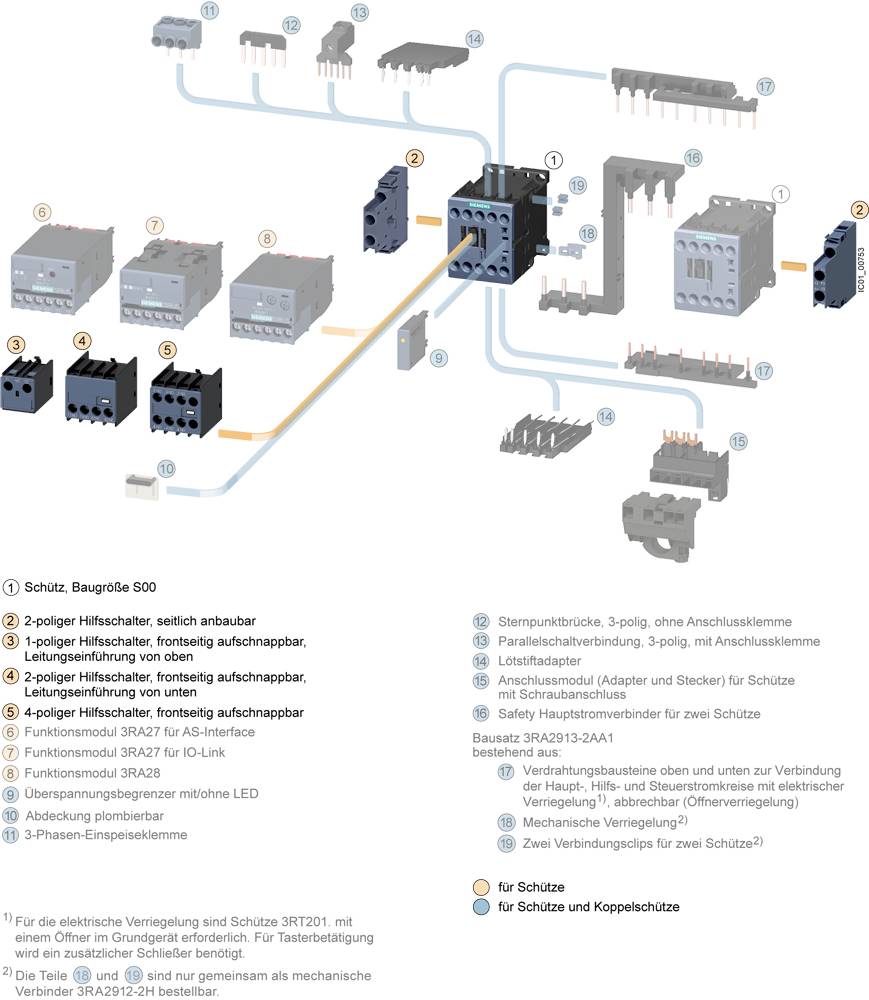

Ett diagram visar olika skyttar och hjälpbrytare, sammanlänkade med nummer och pilar. En teckenförklaring förtydligar komponenterna och förbindelserna.

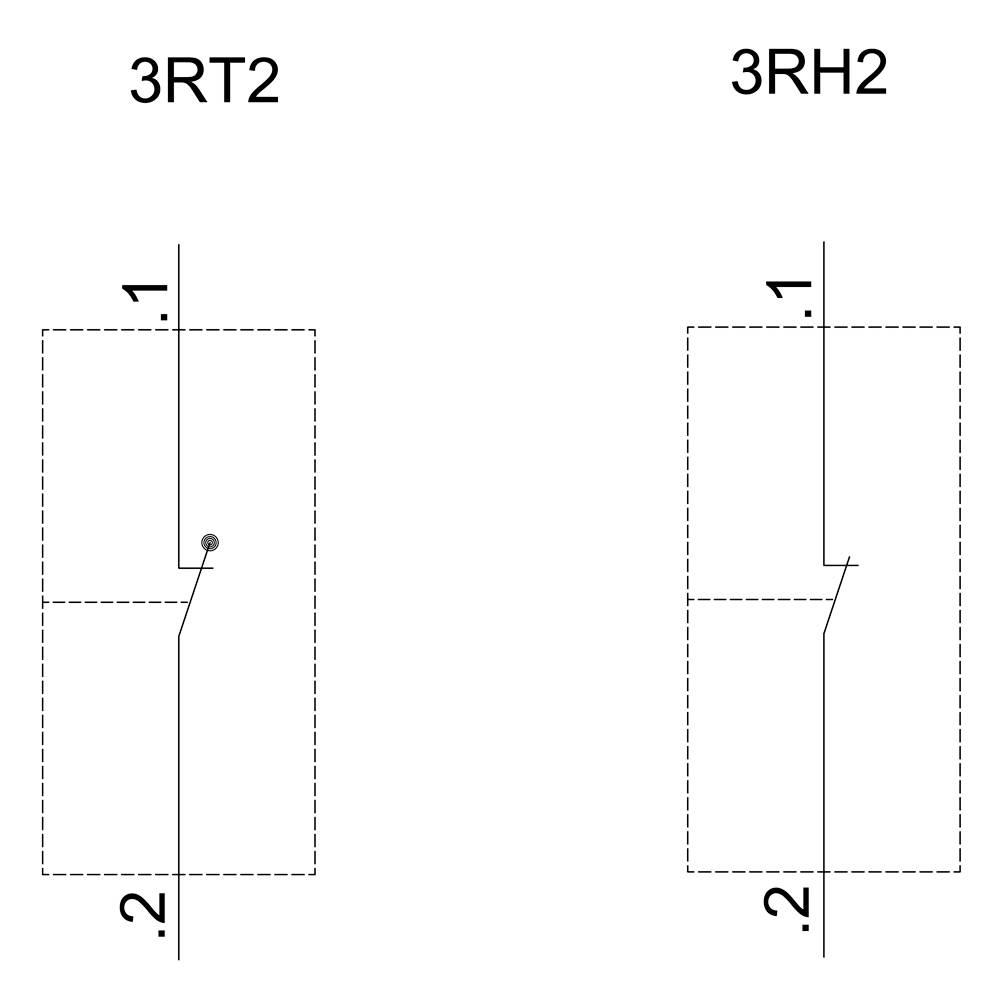

Kopplingsschemat visar två switchar: till vänster '3RT2', till höger '3RH2'. Båda switcharna vrider sig från läge '1' överst till läge '2' nedtill.

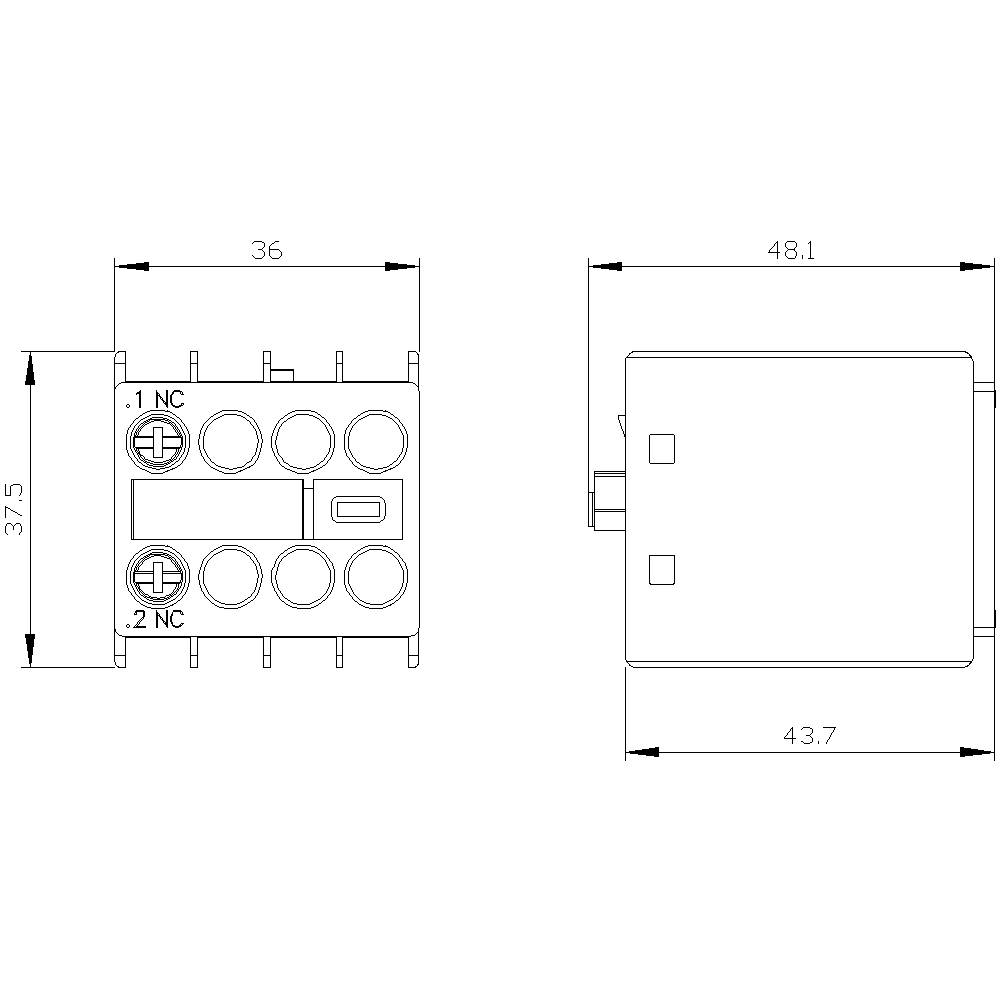

Teknisk ritning av en elektrisk reläenhet med mått: bredd 36 mm, djup 43,7 mm, höjd 48,1 mm. Visar anslutningar och stiftplacering.

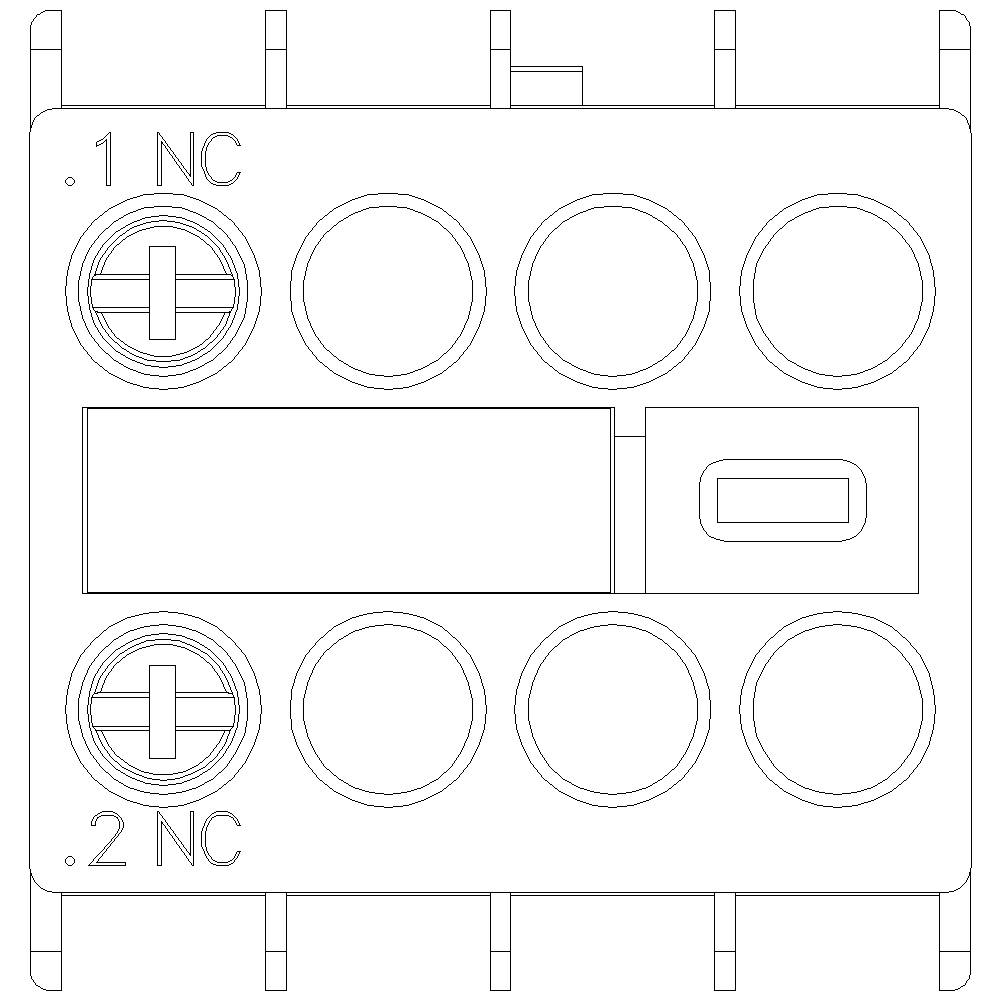

Teknisk ritning av en elektrisk switch med två "NC"-markeringar, symboliserar slutna strömkretsar.

1/6

Liknande avbildning

Typ av produkt

Hjälpbrytare

Anslutning

Skruv

Förpackningstyp

Piece

Typ

3RH2911-1HA01

Konstruktionsstorlek

S00

Datablad (PDF)

Snabb leverans mån 12 okt.

2 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Set

Toal (135,20 kr / stycken)

135,20 kr

exkl. moms

Endast 2 Set kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande av produkten: Snäppbar på framsidanProduktfunktion / tvångsstyrning: JaProduktfunktion/tvångsstyrning, anmärkning: Med 3RH2Produktfunktion / spegelkontakt: JaProduktfunktion / spegelkontakt, Anm.: Med 3RT2Användningsområde: För utökning av hjälpkontakter i styrströmkretsenLämplig för användning: Hjälp- och kontaktorStötspänningsmotståndskraft: 6 kVTyp av anslutningsbara ledarareor / för AWG-ledningar / för hjälpkontakter: 2x (20... 16), 2x (18... 14)Typ av anslutningsbara ledarareor / för hjälpkontakter / enkeltrådig eller flertrådiga: 2x (0,5... 1,5 m²), 2 x (0,75 2,5 m²)Typ av anslutningsbara ledarareor / för hjälpkontakter / fintrådig / med ändbearbetning: 2x (0,5... 1,5 m²), 2 x (0,75 2,5 m²)

Förpackningstyp: Piece

Typ av produkt: Hjälpbrytare

Typ: 3RH2911-1HA01

Konstruktionsstorlek: S00
S0
S2
S3

Anslutningstyp: Omedelbar

Kontakttyp: 1 NC

Hjälpkontakt typ: 1 NC

Passar till följande märken: Siemens

Passar till följande serie: Siemens Serie Sirius

funktioner: med hjälpkontakt

Montageart: Snäppfästning

Anslutning: Skruv

Elektrisk livslängd: 200000

Mekanisk livslängd: 10000000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 36 mm

Höjd: 37.5 mm

Djup: 43.7 mm

Mått.: (B x H x D) 36 x 37.5 x 43.7 mm

Innehåll: 1 st

RoHS-godkänd: Ja

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2862271 Siemens 3RH2911-1HA01 Hjälpbrytare Omedelbar 1 NC med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2862271 Siemens 3RH2911-1HA01 Hjälpbrytare Omedelbar 1 NC med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Beskrivning

Hjälpkontaktblock på framsidan, 1 Ö strömbana 1 Ö för 3RH2 och 3RT2 skruvanslutning .1/.2, , --/- hjälpbrytare SIRIUS 3RH29 för utökning av hjälpkontakterna i styrströmkretsen.Front-hjälpbrytaren 3RH29 kan monteras utan verktyg oberoende av storlek på skydden 3RT2 och hjälpskydden 3RH2.Hjälpbrytaren 3RH19/3RH29 finns som varianter som kan monteras på framsidan eller på sidan, med upp till fyra separata brytare eller upp till två förhandskopplade stängare och öppnare. Hjälpströmbrytaren kan vara utformad som tvångsstyrda kontaktelement i hjälpskydd 3RH eller som en spegelkontakt vid effektskydd 3RT. De finns genomgående tillgängliga med skruvanslutning och fjäderanslutning.Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
