Siemens 3RH2911-1HA12 Hjälpbrytare Omedelbar Passar till följande märken: Siemens 1 st

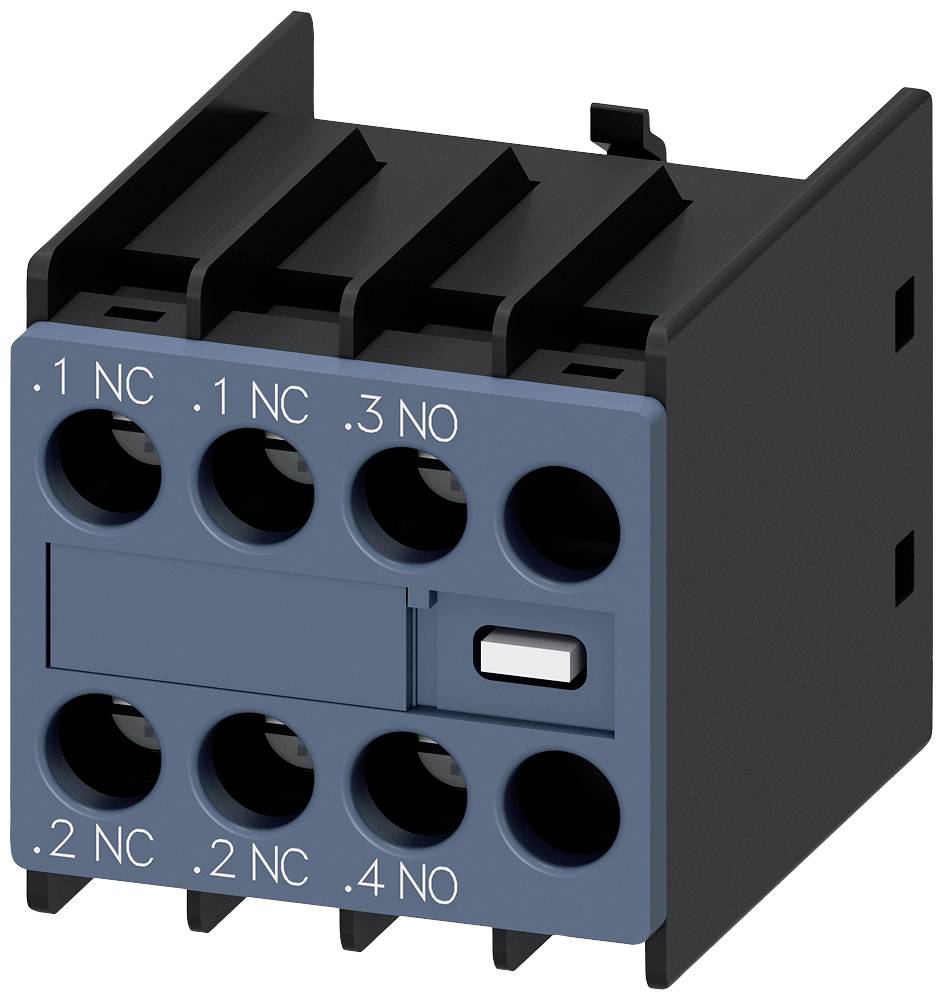

En elektrisk kontakt med fem blå anslutningar och silver märkningar '1 NC' och '2 NC' på framsidan.

Liknande avbildning

En öppen elskåp visar tekniska komponenter, medan regnvatten pärlformigt rinner av på ett fönster i en byggnad med modern arkitektur.

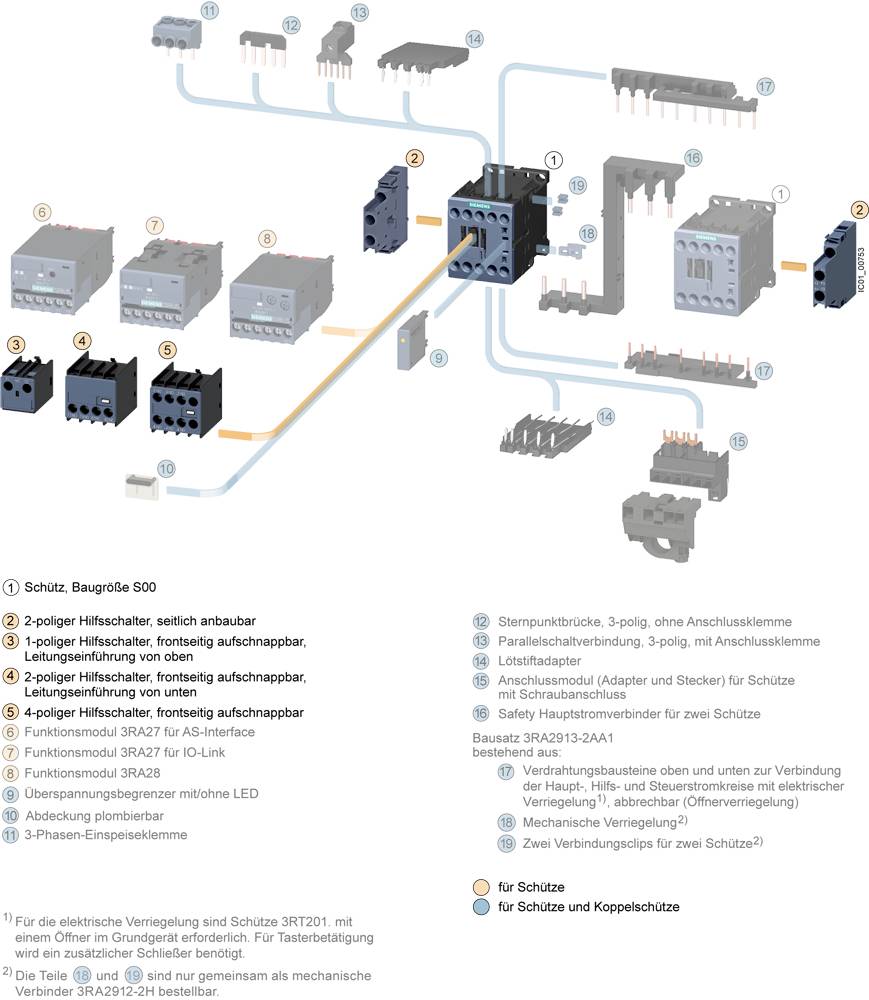

Diagrammet visar Schütz storlek 500 med detaljer om hjälpkontakter. Numrerade komponenter och anslutningar för kontaktorer och koppelreläer förklaras.

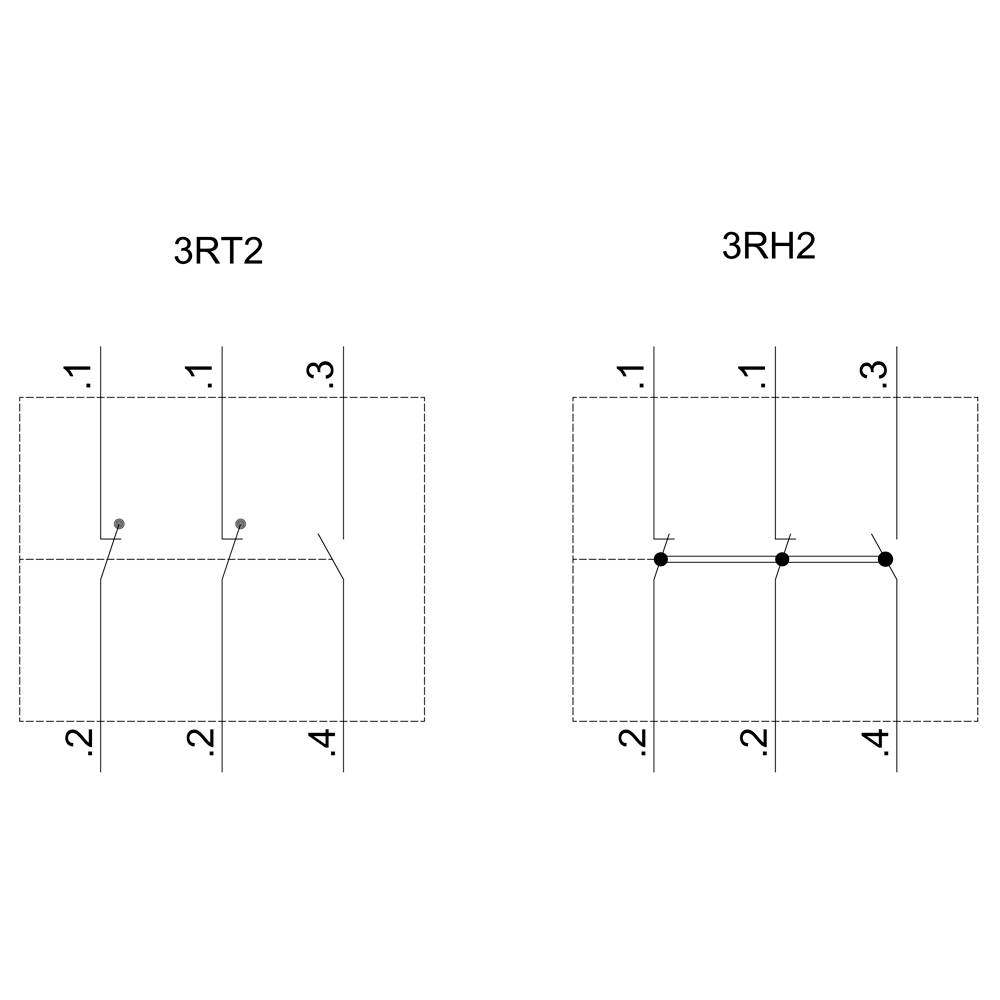

Kopplingsschema visar två kontakter: Vänster '3RT2' med anslutningar vid 1, 2, 3; Höger '3RH2' med anslutningar vid 1, 2, 3, 4.

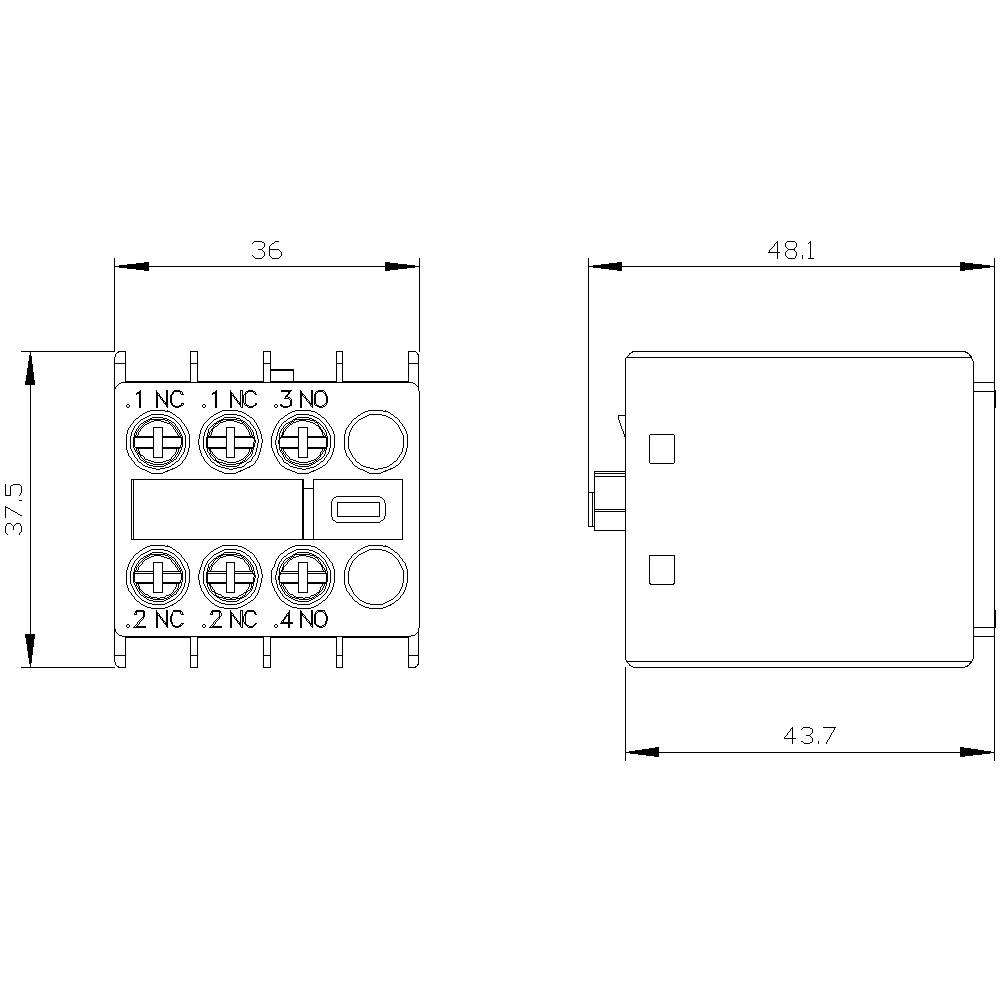

Kopplingsschema för ett elektriskt relä med dimensioner: bredd 36 mm, djup 37,5 mm, höjd 48,1 mm. Visar anslutningsklämmor och kontaktbeläggning.

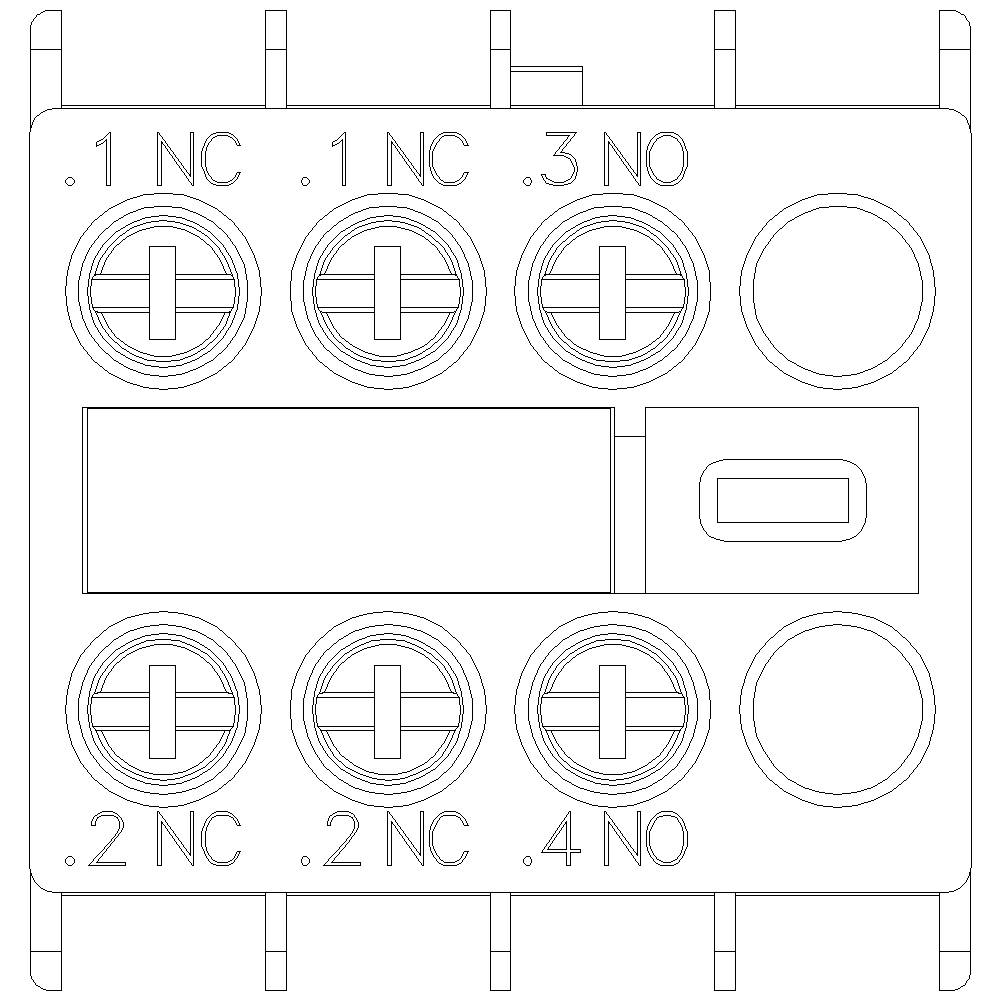

Kopplingsschema för en komponent med klemmmärkning '.1 NC', '.2 NC', '.3 NO', '.4 NO'. Visar elektrisk anslutningsstruktur.

1/6

Liknande avbildning

Typ av produkt

Hjälpbrytare

Anslutning

Skruv

Typ

3RH2911-1HA12

Konstruktionsstorlek

S00

Anslutningstyp

Omedelbar

Datablad (PDF)

Leverans fre. 2 okt.

16 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Set

Toal (231,20 kr / stycken)

231,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande av produkten: Snäppbar på framsidanProduktfunktion / tvångsstyrning: JaProduktfunktion/tvångsstyrning, anmärkning: Med 3RH2Produktfunktion / spegelkontakt: JaProduktfunktion / spegelkontakt, Anm.: Med 3RT2Användningsområde: För utökning av hjälpkontakter i styrströmkretsenLämplig för användning: Hjälp- och kontaktorStötspänningsmotståndskraft: 6 kVTyp av anslutningsbara ledarareor / för AWG-ledningar / för hjälpkontakter: 2x (20... 16), 2x (18... 14)Typ av anslutningsbara ledarareor / för hjälpkontakter / enkeltrådig eller flertrådiga: 2x (0,5... 1,5 m²), 2 x (0,75 2,5 m²)Typ av anslutningsbara ledarareor / för hjälpkontakter / fintrådig / med ändbearbetning: 2x (0,5... 1,5 m²), 2 x (0,75 2,5 m²)

Typ av produkt: Hjälpbrytare

Typ: 3RH2911-1HA12

Konstruktionsstorlek: S00
S0
S2
S3

Anslutningstyp: Omedelbar

Hjälpkontakt typ: 1 NO
2 NC

Passar till följande märken: Siemens

Passar till följande serie: Siemens Serie Sirius

Montageart: Snäppfästning

Anslutning: Skruv

Elektrisk livslängd: 200000

Mekanisk livslängd: 10000000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 36 mm

Höjd: 37.5 mm

Djup: 43.7 mm

Mått.: (B x H x D) 36 x 37.5 x 43.7 mm

Innehåll: 1 st

RoHS-godkänd: Ja

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2862274 Siemens 3RH2911-1HA12 Hjälpbrytare Omedelbar Passar till följande märken: Siemens 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2862274 Siemens 3RH2911-1HA12 Hjälpbrytare Omedelbar Passar till följande märken: Siemens 1 st

Beskrivning

Hjälpkontaktblock framifrån, 1 s + 2 Ö strömbana 1 Ö, 1 Ö, 1 s för 3RH2 och 3RT2 skruvanslutning .1/.2, .1/.2, .3/.4 hjälpbrytare SIRIUS 3RH29 för utökning av hjälpkontakterna i styrströmkretsen.Front-hjälpbrytaren 3RH29 kan monteras utan verktyg oberoende av storlek på skydden 3RT2 och hjälpskydden 3RH2.Hjälpbrytaren 3RH19/3RH29 finns som varianter som kan monteras på framsidan eller på sidan, med upp till fyra separata brytare eller upp till två förhandskopplade stängare och öppnare. Hjälpströmbrytaren kan vara utformad som tvångsstyrda kontaktelement i hjälpskydd 3RH eller som en spegelkontakt vid effektskydd 3RT. De finns genomgående tillgängliga med skruvanslutning och fjäderanslutning.Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
