Name: Siemens 3RH2911-1AA10 Hjälpbrytare 1 NO jackbar Passar till följande märken: Siemens 1 st
Brand: Siemens
SKU: 2862265
Availability: OutOfStock

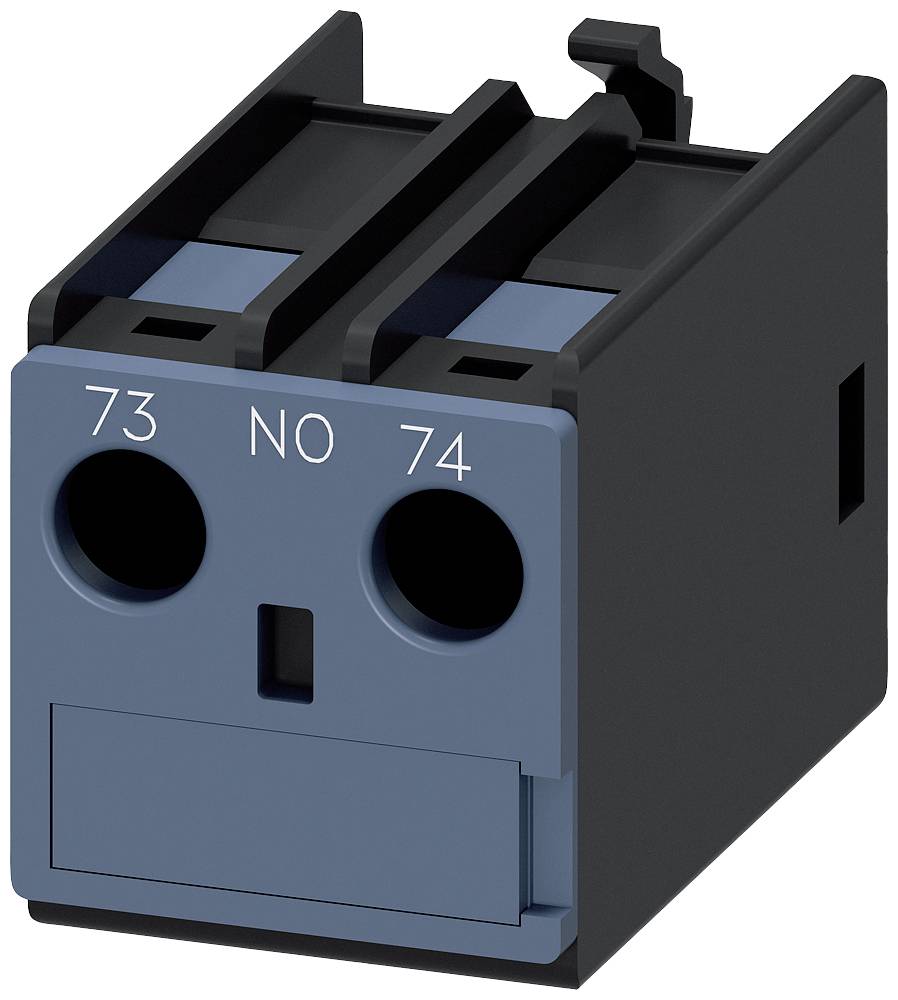

En rektangulär, blå och svart elektrisk kopplingspunkt märkt med '73', 'NO' och '74'.

Bilden visar insidan av ett elektriskt apparatskåp med olika kablar och komponenter. I bakgrunden syns en regnig, industriell miljö.

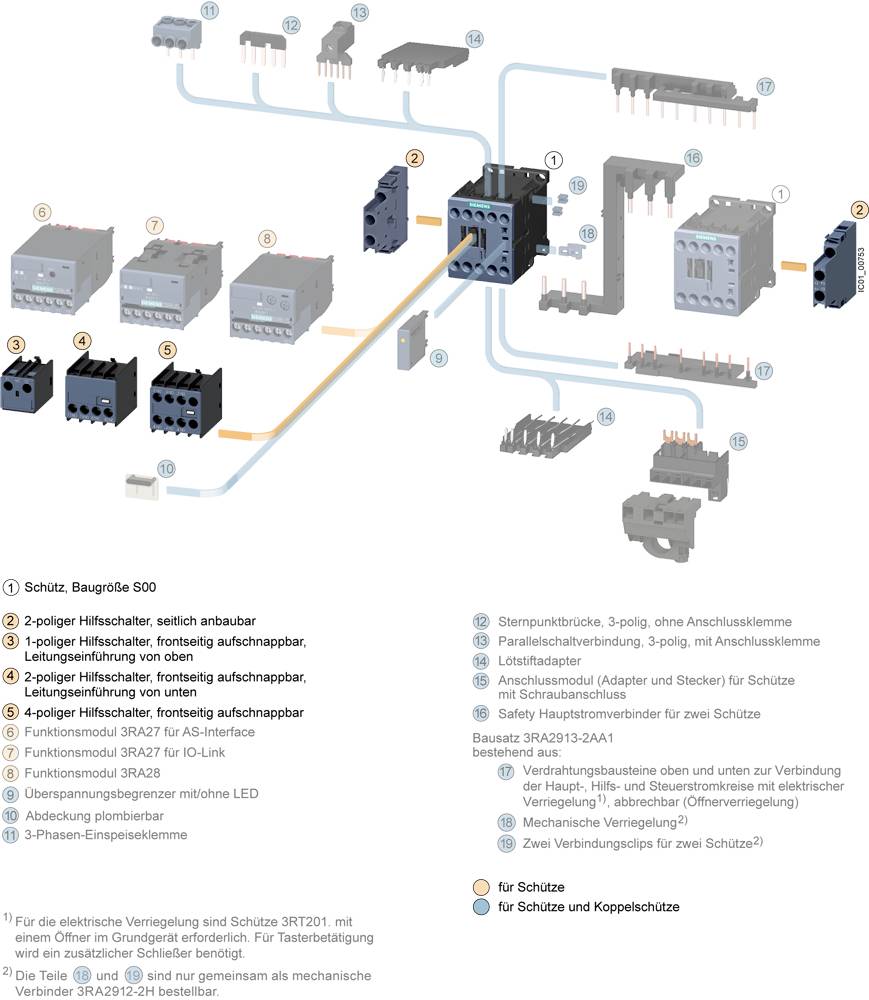

Diagrammet visar olika elektriska manöverapparater och deras anslutningar, inklusive huvudkontaktor och hjälpbrytare, med instruktioner för ledningsdragning av förbindelserna.

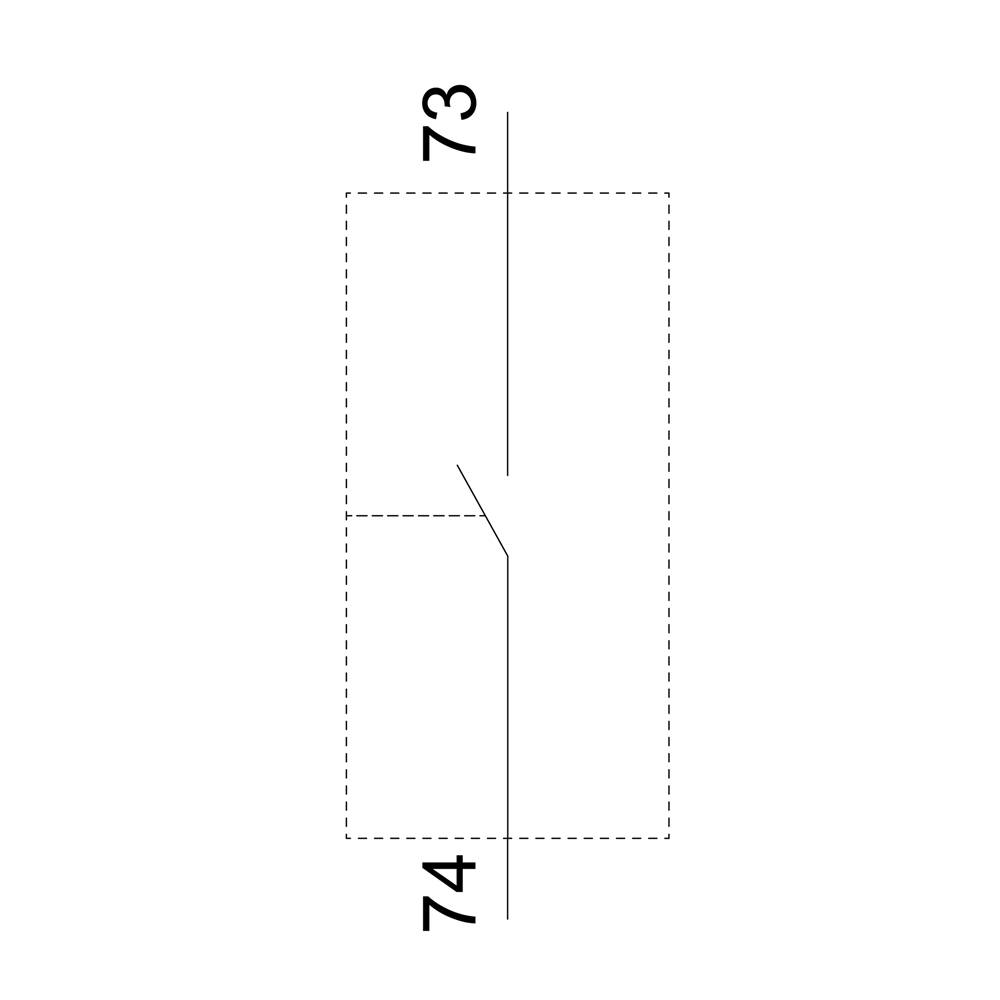

Teknisk ritning visar ett snitt genom ett rör med två tvärsektioner. Mått 73 och 74 är markerade.

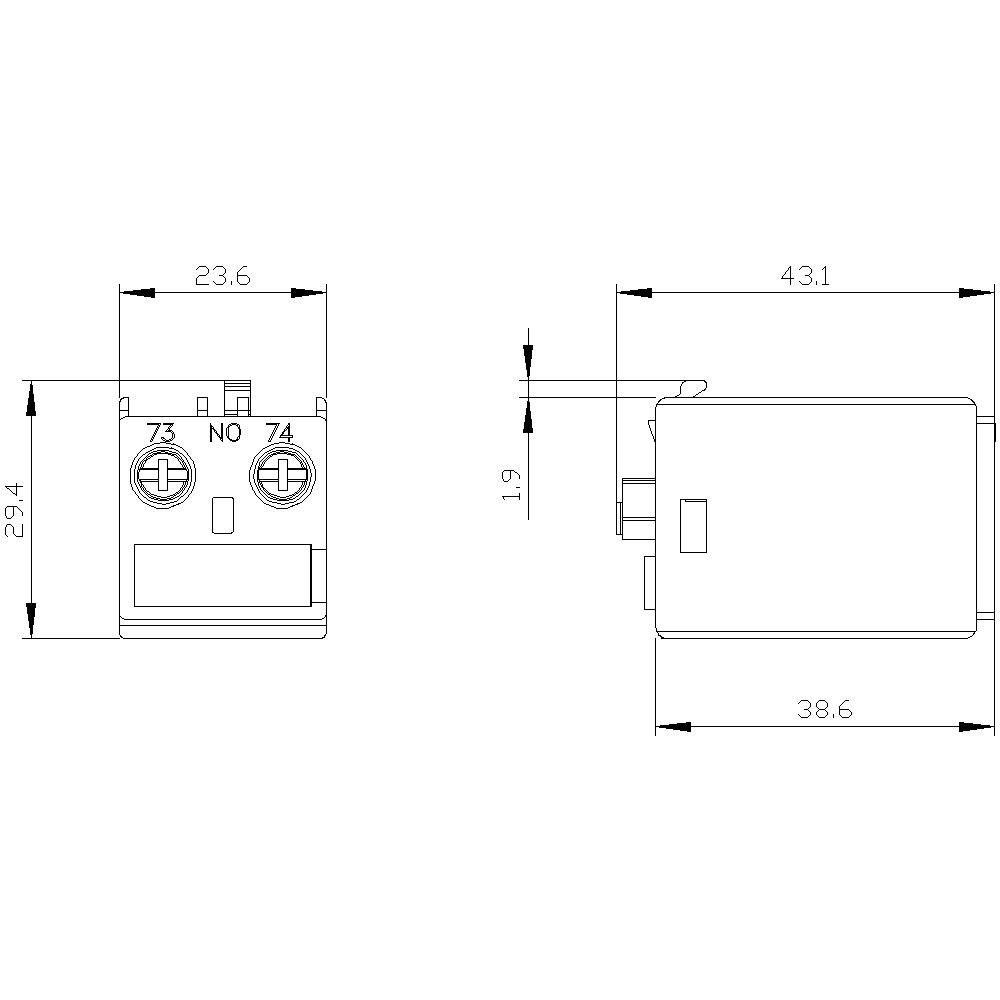

Teckning visar tekniska mått för en elektrisk switch: bredd 23,6 mm, höjd 29,4 mm, djup 43,1 mm. Anslutningar vid 73/NO/74.

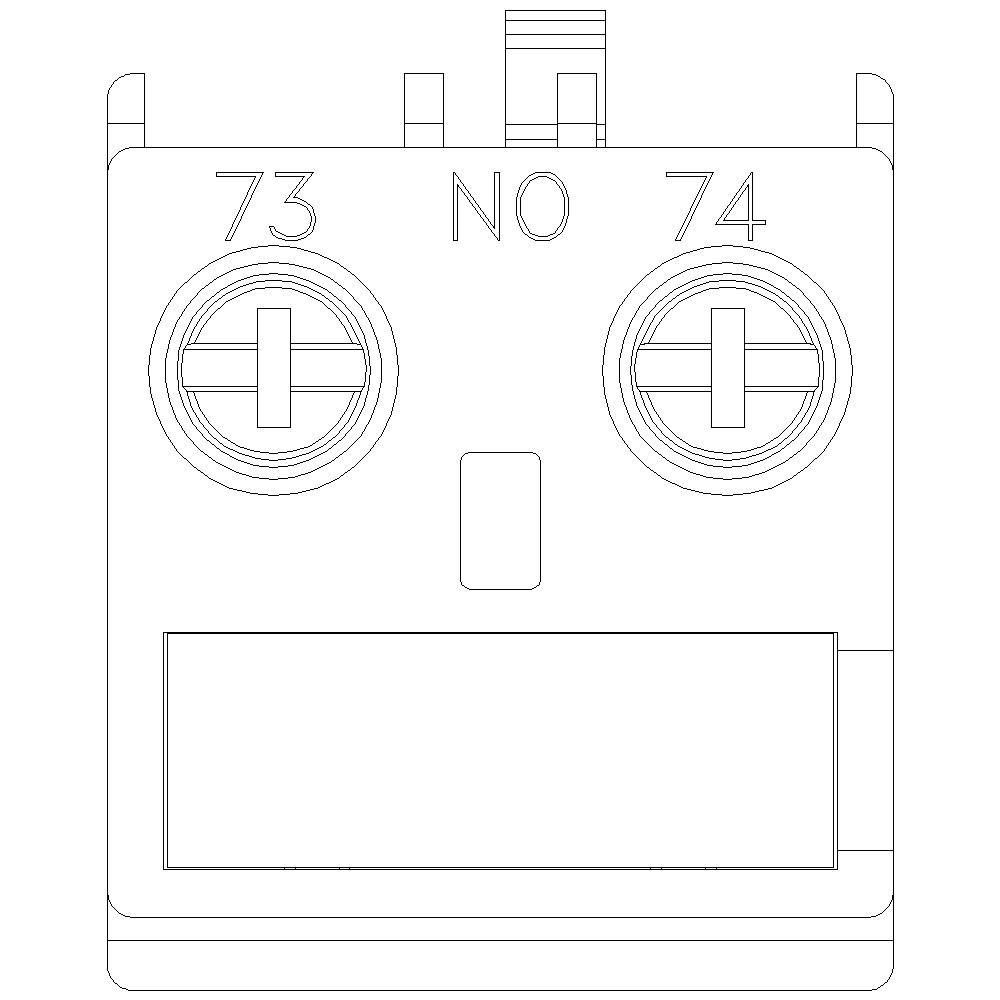

Enhet med märkningar '73', '74' och 'NO' ovanför två switchar. Ett stort rektangulärt fält nedanför, sannolikt en display eller kontrollpanel.

1/6

Liknande avbildning

Typ av produkt

Hjälpbrytare

Anslutning

Skruv

Typ

3RH2911-1AA10

Konstruktionsstorlek

S00

Kontakttyp

1 NO

Datablad (PDF)

För närvarande inte tillgänglig

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Toal (135,20 kr / stycken)

135,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande av produkten: Snäppbar på framsidanProduktfunktion / tvångsstyrning: JaProduktfunktion/tvångsstyrning, anmärkning: Med 3RH2Produktfunktion / spegelkontakt: JaProduktfunktion / spegelkontakt, Anm.: Med 3RT2Användningsområde: För utökning av hjälpkontakter i styrströmkretsenLämplig för användning: Hjälp- och kontaktorStötspänningsmotståndskraft: 6 kVTyp av anslutningsbara ledarareor / för AWG-ledningar / för hjälpkontakter: 2x (20... 16), 2x (18... 14)Typ av anslutningsbara ledarareor / för hjälpkontakter / enkeltrådig eller flertrådiga: 2x (0,5... 1,5 m²), 2 x (0,75 2,5 m²)Typ av anslutningsbara ledarareor / för hjälpkontakter / fintrådig / med ändbearbetning: 2x (0,5... 1,5 m²), 2 x (0,75 2,5 m²)

Typ av produkt: Hjälpbrytare

Typ: 3RH2911-1AA10

Konstruktionsstorlek: S00
S0
S2
S3

Kontakttyp: 1 NO

Hjälpkontakt typ: 1 NO

Passar till följande märken: Siemens

Passar till följande serie: Siemens Serie Sirius

funktioner: jackbar

Montageart: Snäppfästning

Anslutning: Skruv

Elektrisk livslängd: 200000

Mekanisk livslängd: 10000000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 23.6 mm

Höjd: 27.5 mm

Djup: 38.6 mm

Mått.: (B x H x D) 23.6 x 27.5 x 38.6 mm

Innehåll: 1 st

RoHS-godkänd: Ja

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2862265 Siemens 3RH2911-1AA10 Hjälpbrytare 1 NO jackbar Passar till följande märken: Siemens 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2862265 Siemens 3RH2911-1AA10 Hjälpbrytare 1 NO jackbar Passar till följande märken: Siemens 1 st

Beskrivning

Hjälpbrytare på framsidan, 1 s strömbana 1 s anslutning ovanifrån för 3RH2 och 3RT2 skruvanslutning 73/74 hjälpbrytare SIRIUS 3RH29 för utökning av hjälpkontakter i styrströmkretsen.Front-hjälpbrytaren 3RH29 kan monteras utan verktyg oberoende av storlek på skydden 3RT2 och hjälpskydden 3RH2.Hjälpbrytaren 3RH19/3RH29 finns som varianter som kan monteras på framsidan eller på sidan, med upp till fyra separata brytare eller upp till två förhandskopplade stängare och öppnare. Hjälpströmbrytaren kan vara utformad som tvångsstyrda kontaktelement i hjälpskydd 3RH eller som en spegelkontakt vid effektskydd 3RT. De finns genomgående tillgängliga med skruvanslutning och fjäderanslutning.Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
