Name: Phoenix Contact SPTAF 1/ 9-3,5-IL PBC-terminal 1.5 mm² Antal poler 9 Grön 55 st Piece
Brand: Phoenix Contact
SKU: 2209491
Availability: BackOrder

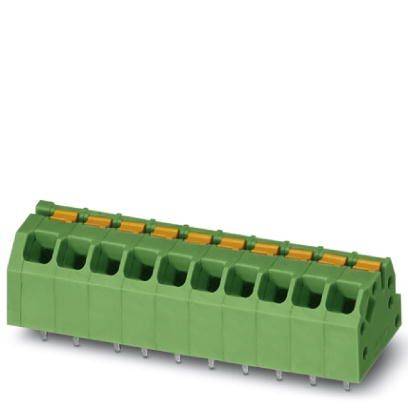

Grön elektrisk kontakt med åtta anslutningar och orangea klämmor, lämplig för montering på kretskort.

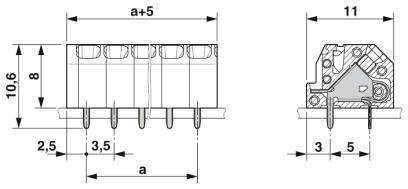

Teknisk ritning av en elektrisk kontakt. Visar mått: 10,6 mm höjd, 2,5 mm djup, 11 mm bredd, 3,5 mm mellan stiften.

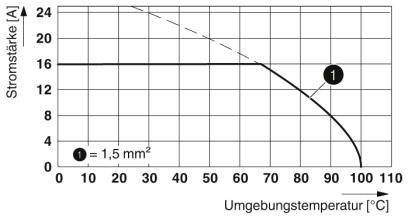

Diagram visar strömstyrka i förhållande till omgivningstemperatur. Kurvan sjunker från 21 A vid 0°C till 0 A vid 100°C. Punkt visar 16 A, 1,5 mm².

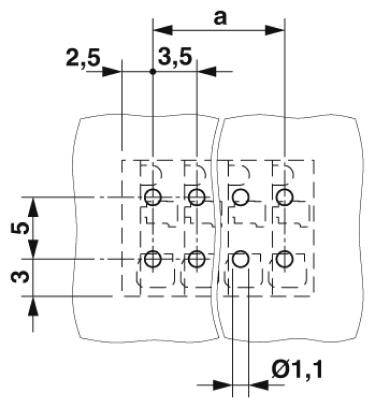

Teknisk ritning av ett hålmönster: 3 x 3 rutnät med ett avstånd på 2,5 mm vertikalt och 3,5 mm horisontellt; håldiameter 1,1 mm.

1/4

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

PBC-terminal

3.5 mm

Antal positioner per rad

Antal poler

Datablad (PDF)

Leverans tis 20 okt.

4 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 55 st)

Set

Toal (1 432,00 kr / stycken)

1 432,00 kr

exkl. moms

Fri frakt

Endast 4 Set kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Ledarkortklämma

Innehåll 55 st

Tekniska specifikationer

Monteringssätt: Våglödning
Antal anslutningar: 9
Ytstruktur: Sänkförtennad
Metallyta lödningsområde (täckskikt): Tenn (2–4 µm Sn)
Isoleringsmaterial pa
Isoleringsmaterialsgrupp I
Höjd (höjd utan lödpin) 8 mm
Stiftlängd 2,6 mm
Stiftmått 0,75 x 0,3 mm
Märkstötspänning (III/3) 2,5 kV
Frekvens 10 - 150 - 10 Hz
Nominell area: 1.5 m²

Förpackningstyp: Piece

Typ: SPTAF 1/ 9-3,5-IL

Typ av produkt: PBC-terminal

Egenskaper: med Push-in-fjäderanslutning

RM: 3.5 mm

Antal serier: 1

Antal positioner per rad: 9

Antal poler: 9

avisolering längd (max.): 8 mm

Anslutning: Push-In-klämma
Krets

Nominell ström: 16 A

Tvärsnitt flexibelt (min.): 0.2 mm²

Nominell ström - avrundad: 16 A

Tvärsnitt styv (min.): 0.2 mm²

Tvärsnitt flexibelt (max.): 1.5 mm²

Tvärsnitt styv (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Kontaktmaterial: Kopparlegering, förtennad

Kapslingsmaterial: Polyamid

Tillverkarfärg: Grön

Tillverkarnr.: 1862000

Innehåll: 55 st

Nominell spänning: 160 V

Bredd: 33 mm

Höjd: 10.6 mm

Längd: 11 mm

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Antal positioner per rad

Anslutning

Antal poler

Förpackningstyp

Phoenix Contact BC-508X18- 3 GN PBC-terminal Antal poler 3 Vit, Grön 100 st Piece

Artikelnr.:2226094

Leverans tis 20 okt.

32 SetConrad Electronic

24 A

Skruv

Piece

5.08 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 432,00 kr^*

Phoenix Contact FRONT 2,5-H/SA10/ 4 PBC-terminal 2.5 mm² Antal poler 4 Grön 20 st Piece

Artikelnr.:2209343

Leverans tors 3 dec.

Conrad Electronic

24 A

Skruv

Piece

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Phoenix Contact FRONT 2,5-V/SA 5/ 5 PBC-terminal 2.5 mm² Antal poler 5 Grön 20 st Piece

Artikelnr.:2209278

Leverans tors 3 dec.

Conrad Electronic

24 A

Skruv

Piece

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Phoenix Contact IDC 0,3/ 7-3,81 PBC-terminal 0.34 mm² Antal poler 7 Grön 50 st Piece

Artikelnr.:2209286

Leverans tis 22 dec. 2026

Conrad Electronic

5 A

IDC

Piece

3.81 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 032,00 kr^*

Phoenix Contact MK3DS 1/10-3,81 PBC-terminal 1 mm² Antal poler 10 Grön 1 st Piece

Artikelnr.:2209312

Snabb leverans tis 13 okt.

70 StyckConrad Electronic

8 A

Skruv

Piece

3.81 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

247,20 kr^*

Phoenix Contact MKDS 1/13-3,5 PBC-terminal 1.5 mm² Antal poler 13 Grön 1 st Piece

Artikelnr.:2209324

Snabb leverans tis 13 okt.

182 StyckConrad Electronic

13.5 A

Skruv

Piece

3.5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

63,20 kr^*

Phoenix Contact MKDS 3/12 BK BDWH:NZ PBC-terminal 2.5 mm² Antal poler 12 Svart 50 st Piece

Artikelnr.:2226102

Leverans tis 17 nov.

Conrad Electronic

24 A

Skruv

Piece

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 712,00 kr^*

Phoenix Contact MKDS 3/12 CRWH PBC-terminal 2.5 mm² Antal poler 12 Cremevit 50 st Piece

Artikelnr.:2209293

Leverans tis 3 nov.

Conrad Electronic

24 A

Skruv

Piece

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 632,00 kr^*

Phoenix Contact MKDS 3/19 CRWH BDMC: PBC-terminal 2.5 mm² Antal poler 19 Cremevit 50 st Piece

Artikelnr.:2226101

Leverans fre 13 nov.

Conrad Electronic

24 A

Skruv

Piece

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 432,00 kr^*

Phoenix Contact MKDSO 1,5/ 4-R-3,5 KMGY PBC-terminal Antal poler 4 Ljusgrå 1 st

Artikelnr.:2209674

Leverans tis 20 okt.

88 StyckConrad Electronic

Skruv

3.5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

68,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2209491 Phoenix Contact SPTAF 1/ 9-3,5-IL PBC-terminal 1.5 mm² Antal poler 9 Grön 55 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209491 Phoenix Contact SPTAF 1/ 9-3,5-IL PBC-terminal 1.5 mm² Antal poler 9 Grön 55 st Piece

Beskrivning

Verktygslös, tidsbesparande push-in-anslutning. Definierad kontaktkraft garanterar långtidsstabil kontakt. Manövreras intuitivt med färgmässigt kontrasterande rörelsetryckare. Låg komponentstorlek för platskritiska applikationer. Testa snabbt och bekvämt med hjälp av inbyggd testmöjlighet.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
