Name: Phoenix Contact SPTAF 1/ 2-3,5-IL PBC-terminal 1.5 mm² Antal poler 2 Grön 210 st
Brand: Phoenix Contact
SKU: 2209486
Availability: BackOrder

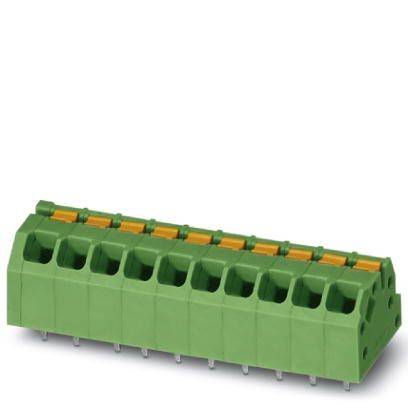

Grön elektrisk kontakt med flera anslutningar och orangefärgade spärrar, lämplig för montering på kretskort.

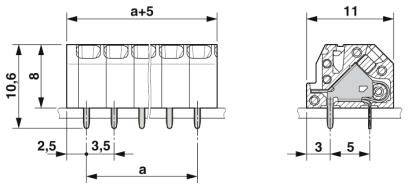

Teknisk ritning av en kontakt med dimensioner: bredd 'a', höjd 10,6 mm, djup 11 mm, kontaktavstånd 3,5 mm.

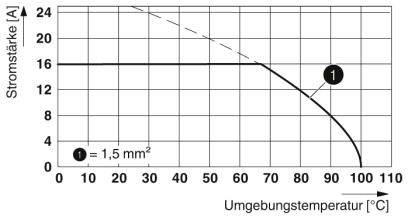

Diagram visar strömstyrka i ampere i förhållande till omgivningstemperatur i grader Celsius. Kurvan sjunker mellan 0°C och 100°C. Markering vid 1,5 mm².

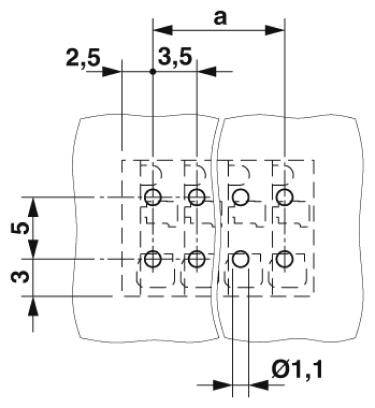

Teknisk ritning av två angränsande perforerade plattor med dimensionsangivelser: avstånd mellan hål 2,5 och 3,5 mm, håldiameter 1,1 mm.

1/4

Liknande avbildning

Typ av produkt

PBC-terminal

3.5 mm

Antal positioner per rad

Antal poler

Anslutning

Push-In-klämma

Krets

Datablad (PDF)

Leverans fre 30 okt.

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 210 st)

Set

Toal (1 272,00 kr / stycken)

1 272,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Ledarkortklämma

Innehåll 210 st

Tekniska specifikationer

Monteringssätt: Våglödning
Antal anslutningar 2
Ytstruktur: Sänkförtennad
Metallyta lödningsområde (täckskikt): Tenn (2–4 µm Sn)
Isoleringsmaterial pa
Isoleringsmaterialsgrupp I
Höjd (höjd utan lödpin) 8 mm
Stiftlängd 2,6 mm
Stiftmått 0,75 x 0,3 mm
Märkstötspänning (III/3) 2,5 kV
Frekvens 10 - 150 - 10 Hz
Nominell area: 1.5 m²

Typ: SPTAF 1/ 2-3,5-IL

Typ av produkt: PBC-terminal

Egenskaper: med Push-in-fjäderanslutning

RM: 3.5 mm

Antal serier: 1

Antal positioner per rad: 2

Antal poler: 2

avisolering längd (max.): 8 mm

Anslutning: Push-In-klämma
Krets

Nominell ström: 16 A

Tvärsnitt flexibelt (min.): 0.2 mm²

Nominell ström - avrundad: 16 A

Tvärsnitt styv (min.): 0.2 mm²

Tvärsnitt flexibelt (max.): 1.5 mm²

Tvärsnitt styv (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Kontaktmaterial: Kopparlegering, förtennad

Kapslingsmaterial: Polyamid

Tillverkarfärg: Grön

Tillverkarnr.: 1861933

Innehåll: 210 st

Nominell spänning: 160 V

Bredd: 8.5 mm

Höjd: 10.6 mm

Längd: 11 mm

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Antal positioner per rad

Anslutning

Antal poler

Förpackningstyp

Phoenix Contact BC-508X18- 3 GN PBC-terminal Antal poler 3 Vit, Grön 100 st Piece

Artikelnr.:2226094

Leverans tis 27 okt.

31 SetConrad Electronic

24 A

Skruv

Piece

5.08 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 432,00 kr^*

Phoenix Contact FRONT 2,5-H/SA10/ 4 PBC-terminal 2.5 mm² Antal poler 4 Grön 20 st Piece

Artikelnr.:2209343

Leverans fre 11 dec.

Conrad Electronic

24 A

Skruv

Piece

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Phoenix Contact FRONT 2,5-V/SA 5/ 5 PBC-terminal 2.5 mm² Antal poler 5 Grön 20 st Piece

Artikelnr.:2209278

Leverans fre 11 dec.

Conrad Electronic

24 A

Skruv

Piece

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Phoenix Contact IDC 0,3/ 7-3,81 PBC-terminal 0.34 mm² Antal poler 7 Grön 50 st Piece

Artikelnr.:2209286

Leverans tis 5 jan. 2027

Conrad Electronic

5 A

IDC

Piece

3.81 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 032,00 kr^*

Phoenix Contact MK3DS 1/10-3,81 PBC-terminal 1 mm² Antal poler 10 Grön 1 st Piece

Artikelnr.:2209312

Snabb leverans ons 21 okt.

70 StyckConrad Electronic

8 A

Skruv

Piece

3.81 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

247,20 kr^*

Phoenix Contact MKDS 1/13-3,5 PBC-terminal 1.5 mm² Antal poler 13 Grön 1 st Piece

Artikelnr.:2209324

Snabb leverans ons 21 okt.

182 StyckConrad Electronic

13.5 A

Skruv

Piece

3.5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

63,20 kr^*

Phoenix Contact MKDS 3/12 BK BDWH:NZ PBC-terminal 2.5 mm² Antal poler 12 Svart 50 st Piece

Artikelnr.:2226102

Leverans ons 25 nov.

Conrad Electronic

24 A

Skruv

Piece

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 712,00 kr^*

Phoenix Contact MKDS 3/12 CRWH PBC-terminal 2.5 mm² Antal poler 12 Cremevit 50 st Piece

Artikelnr.:2209293

Leverans ons 11 nov.

Conrad Electronic

24 A

Skruv

Piece

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 632,00 kr^*

Phoenix Contact MKDS 3/19 CRWH BDMC: PBC-terminal 2.5 mm² Antal poler 19 Cremevit 50 st Piece

Artikelnr.:2226101

Leverans mån 23 nov.

Conrad Electronic

24 A

Skruv

Piece

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 432,00 kr^*

Phoenix Contact MKDSO 1,5/ 4-R-3,5 KMGY PBC-terminal Antal poler 4 Ljusgrå 1 st

Artikelnr.:2209674

Leverans tis 27 okt.

88 StyckConrad Electronic

Skruv

3.5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

68,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2209486 Phoenix Contact SPTAF 1/ 2-3,5-IL PBC-terminal 1.5 mm² Antal poler 2 Grön 210 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209486 Phoenix Contact SPTAF 1/ 2-3,5-IL PBC-terminal 1.5 mm² Antal poler 2 Grön 210 st

Beskrivning

Verktygslös, tidsbesparande push-in-anslutning. Definierad kontaktkraft garanterar långtidsstabil kontakt. Manövreras intuitivt med färgmässigt kontrasterande rörelsetryckare. Låg komponentstorlek för platskritiska applikationer. Testa snabbt och bekvämt med hjälp av inbyggd testmöjlighet.
