Name: Phoenix Contact SPT 5/ 4-H-7,5-ZB PBC-terminal 6 mm² Antal poler 4 Grön 50 st Piece
Brand: Phoenix Contact
SKU: 2209303
Availability: BackOrder

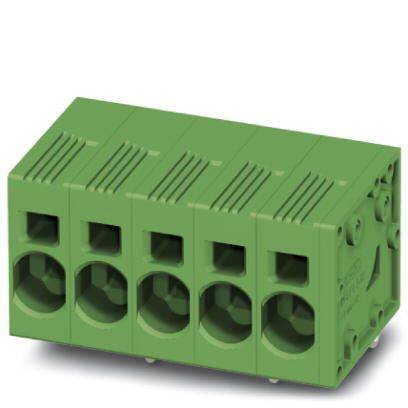

Grön skruvplint med fem anslutningar, lämplig för elektriska kopplingar.

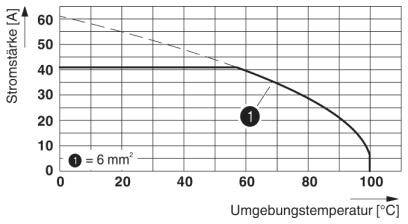

Diagrammet visar strömstyrka i ampere mot omgivningstemperatur i grader Celsius med en linje för kabeltjocklek 6 mm². Strömstyrkan minskar när temperaturen stiger.

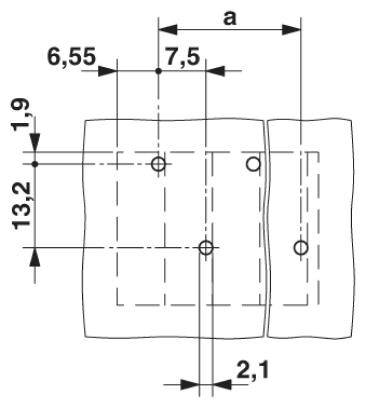

Teknisk ritning av två rektangulära objekt med mått och hål. Mått: 6,55, 7,5, 2,1 och 13,2 enheter.

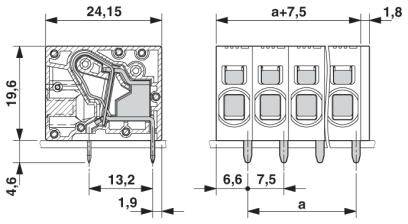

Teknisk ritning av en 4-polig kontaktdon med detaljerade mått i millimeter, sido- och frontvy.

1/4

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

PBC-terminal

7.5 mm

Antal positioner per rad

Antal poler

Datablad (PDF)

Leverans tors 22 okt.

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 50 st)

Set

Toal (2 232,00 kr / stycken)

2 232,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Ledarkortklämma

Innehåll 50 st

Tekniska specifikationer

Monteringssätt: Våglödning
Antal anslutningar: 4
Ytstruktur: Galvaniskt förtennad
Metallyta lödningsområde (täckskikt): Tenn (4–8 µm Sn)
Isoleringsmaterial pa
Isoleringsmaterialsgrupp I
Höjd (höjd utan lödpin) 19,6 mm
Stiftlängd 4,6 mm
Stiftmått 1,7 x 0,8 mm
Märkstötspänning (III/3) 8 kV
Frekvens 10 - 150 - 10 Hz
Nominell area: 6 m²

Förpackningstyp: Piece

Typ: SPT 5/ 4-H-7,5-ZB

Typ av produkt: PBC-terminal

Egenskaper: med Push-in-fjäderanslutning

RM: 7.5 mm

Antal serier: 1

Antal positioner per rad: 4

Antal poler: 4

avisolering längd (max.): 15 mm

Anslutning: Push-In-klämma
Krets

Nominell ström: 41 A

Tvärsnitt flexibelt (min.): 0.2 mm²

Nominell ström - avrundad: 41 A

Tvärsnitt styv (min.): 0.2 mm²

Tvärsnitt flexibelt (max.): 6 mm²

Tvärsnitt styv (max.): 10 mm²

AWG min.: 24

AWG max.: 8

Kontaktmaterial: Kopparlegering, förtennad

Kapslingsmaterial: Polyamid

Tillverkarfärg: Grön

Tillverkarnr.: 1719215

Innehåll: 50 st

Nominell spänning: 1000 V

Bredd: 31.8 mm

Höjd: 24.2 mm

Längd: 24.15 mm

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Antal positioner per rad

Anslutning

Antal poler

Förpackningstyp

Phoenix Contact BC-508X18- 3 GN PBC-terminal Antal poler 3 Vit, Grön 100 st Piece

Artikelnr.:2226094

Leverans tis 20 okt.

32 SetConrad Electronic

24 A

Skruv

Piece

5.08 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 432,00 kr^*

Phoenix Contact FRONT 2,5-H/SA10/ 4 PBC-terminal 2.5 mm² Antal poler 4 Grön 20 st Piece

Artikelnr.:2209343

Leverans tors 3 dec.

Conrad Electronic

24 A

Skruv

Piece

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Phoenix Contact FRONT 2,5-V/SA 5/ 5 PBC-terminal 2.5 mm² Antal poler 5 Grön 20 st Piece

Artikelnr.:2209278

Leverans tors 3 dec.

Conrad Electronic

24 A

Skruv

Piece

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Phoenix Contact IDC 0,3/ 7-3,81 PBC-terminal 0.34 mm² Antal poler 7 Grön 50 st Piece

Artikelnr.:2209286

Leverans tis 22 dec. 2026

Conrad Electronic

5 A

IDC

Piece

3.81 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 032,00 kr^*

Phoenix Contact MK3DS 1/10-3,81 PBC-terminal 1 mm² Antal poler 10 Grön 1 st Piece

Artikelnr.:2209312

Snabb leverans tis 13 okt.

70 StyckConrad Electronic

8 A

Skruv

Piece

3.81 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

247,20 kr^*

Phoenix Contact MKDS 1/13-3,5 PBC-terminal 1.5 mm² Antal poler 13 Grön 1 st Piece

Artikelnr.:2209324

Snabb leverans tis 13 okt.

182 StyckConrad Electronic

13.5 A

Skruv

Piece

3.5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

63,20 kr^*

Phoenix Contact MKDS 3/12 BK BDWH:NZ PBC-terminal 2.5 mm² Antal poler 12 Svart 50 st Piece

Artikelnr.:2226102

Leverans tis 17 nov.

Conrad Electronic

24 A

Skruv

Piece

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 712,00 kr^*

Phoenix Contact MKDS 3/12 CRWH PBC-terminal 2.5 mm² Antal poler 12 Cremevit 50 st Piece

Artikelnr.:2209293

Leverans tis 3 nov.

Conrad Electronic

24 A

Skruv

Piece

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 632,00 kr^*

Phoenix Contact MKDS 3/19 CRWH BDMC: PBC-terminal 2.5 mm² Antal poler 19 Cremevit 50 st Piece

Artikelnr.:2226101

Leverans fre 13 nov.

Conrad Electronic

24 A

Skruv

Piece

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 432,00 kr^*

Phoenix Contact MKDSO 1,5/ 4-R-3,5 KMGY PBC-terminal Antal poler 4 Ljusgrå 1 st

Artikelnr.:2209674

Leverans tis 20 okt.

88 StyckConrad Electronic

Skruv

3.5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

68,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2209303 Phoenix Contact SPT 5/ 4-H-7,5-ZB PBC-terminal 6 mm² Antal poler 4 Grön 50 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209303 Phoenix Contact SPT 5/ 4-H-7,5-ZB PBC-terminal 6 mm² Antal poler 4 Grön 50 st Piece

Beskrivning

Verktygslös, tidsbesparande push-in-anslutning. Definierad kontaktkraft garanterar långtidsstabil kontakt. Klämrummet öppnas med hjälp av en fast skruvmejsel och möjliggör bekväm ledaranslutning. Obegränsad 600 V UL-godkänd genom kompakt sicksack-pinning. Användning och ledaranslutning från en riktning gör det möjligt att integrera i fronten.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
