Name: Phoenix Contact Sockelhuskabel Totalt antal poler 5 Rastermått: 2.54 mm 1844604 100 st
Brand: Phoenix Contact
SKU: 2209473
Availability: BackOrder

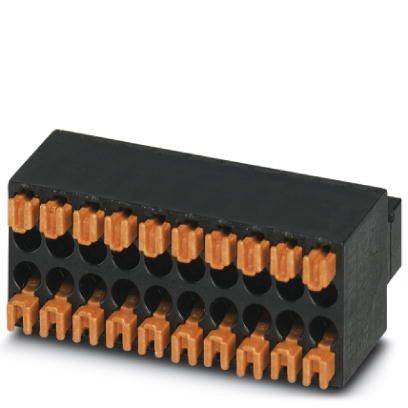

En svart elektrisk kontakt med 24 orange anslutningsplatser i två rader. Den används för integrering av kablar.

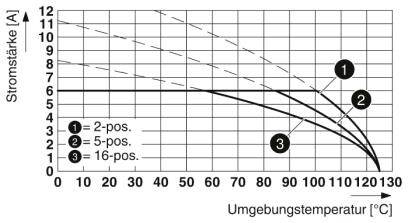

Diagram visar strömstyrka i förhållande till omgivningstemperatur. Tre kurvor för 2-, 5- och 16-poliga anslutningar, som sjunker med stigande temperatur. Axlar: Strömstyrka [A], Temperatur [°C].

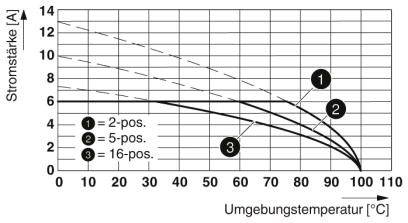

Diagram visar sambandet mellan strömstyrka (A) och omgivningstemperatur (°C) för 2-, 5- och 16-poliga switchar; kurvorna sjunker med stigande temperatur.

Diagrammet visar strömstyrka (A) beroende på omgivningstemperatur (°C) för 2-, 5- och 16-poliga anslutningar. Strömstyrkan ökar med temperaturen.

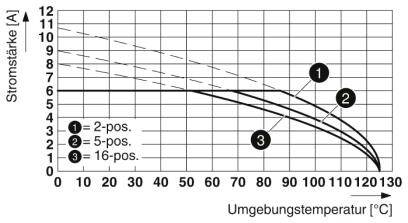

Diagrammet visar förhållandet mellan strömstyrka [A] och omgivningstemperatur [°C] för 2-, 5- och 16-poliga enheter. Strömstyrkan sjunker när temperaturen stiger.

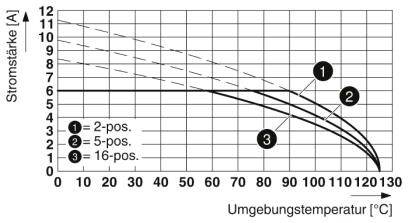

Diagrammet visar strömstyrka i ampere i förhållande till omgivningstemperatur i grader Celsius. Tre kurvor för 2-pos., 5-pos., 16-pos. med avtagande tendens.

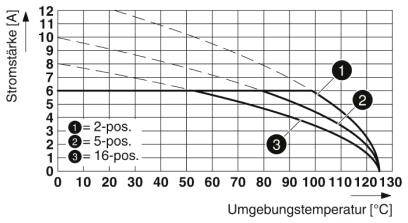

Diagrammet visar minskningen av strömstyrkan (A) beroende på omgivningstemperaturen (°C) för 2-, 5- och 16-poliga system.

1/7

Liknande avbildning

Typ av produkt

Sockelhuskabel

Konstruktionsform

Hylsa

Antal serier

2.54 mm

Totalt antal poler

Datablad (PDF)

Leverans tors 22 okt.

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 100 st)

Set

Toal (5 432,00 kr / stycken)

5 432,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Anslutningslist

Innehåll: 100 st
Antal serier: 2
Totalt antal poler: 5

Tekniska specifikationer

Antal anslutningar: 10
Isolering: IIIA
Märkstötspänning (III/3) 2,5 kV
KONTAKTSYSTEM: MICRO COMBICON - DFMC 0,5
Regling: Utan
Antal potentialer 10
Höjd (höjd utan lödpin) 10,5 mm
Omgivningstemperatur (montering): -5 °C ... 100 °C
Instickskraft per pol ca 2 N.
Dragkraft per pol ca: 1 N.
Kontaktcykler: 100

Typ av produkt: Sockelhuskabel

Konstruktionsform: Hylsa

Antal serier: 2

Funktioner: med Push-In-fjäderanslutning

RM: 2.54 mm

Totalt antal poler: 5

Bredd: 13.2 mm

Nominell ström: 6 A

Nominell ström - avrundad: 6 A

Innehåll: 100 st

AWG max.: 20

AWG min.: 26

avisolering längd (max.): 7 mm

Mått.: (L x B x H) 15.85 x 13.2 x 10.5 mm

Anslutning: Push-In-klämma
Fjäderklämma

Tillverkarnr.: 1844604

Tillverkarfärg: Svart

Isolationsmaterial: LCP

Kontaktmaterial: Kopparlegering, guldpläterad

Kontaktyta kontaktsida: Guld

Nominell spänning: 160 V

Höjd: 10.5 mm

Längd: 15.85 mm

max. Tvärsnitt: 0.5 mm²

Area min.: 0.14 mm²

Max. temperatur: +100 °C

Min. temperatur: -40 °C

Typ: DFMC 0,5/ 5-ST-2,54

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Bredd

Totalt antal poler

Phoenix Contact Sockelhuskabel MSTB Totalt antal poler 14 Rastermått: 5.08 mm 1859292 1 st Piece

Artikelnr.:2209484

Snabb leverans tis 13 okt.

23 StyckConrad Electronic

12 A

81.24 mm

5.08 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

127,20 kr^*

Phoenix Contact Sockelhuskabel Totalt antal poler 10 Rastermått: 2.54 mm 1821177 1 st

Artikelnr.:2209442

Snabb leverans tis 13 okt.

45 StyckConrad Electronic

6 A

25.9 mm

2.54 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

87,20 kr^*

Phoenix Contact Sockelhuskabel Totalt antal poler 10 Rastermått: 3.5 mm 1790182 1 st

Artikelnr.:2209366

Snabb leverans tis 13 okt.

49 StyckConrad Electronic

8 A

35.8 mm

3.5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

167,20 kr^*

Phoenix Contact Sockelhuskabel Totalt antal poler 10 Rastermått: 3.5 mm 1790564 1 st

Artikelnr.:2209378

Snabb leverans tis 13 okt.

57 StyckConrad Electronic

8 A

41.9 mm

3.5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

183,20 kr^*

Phoenix Contact Sockelhuskabel Totalt antal poler 10 Rastermått: 3.81 mm 1817505 1 st

Artikelnr.:2209422

Leverans tis 17 nov.

Conrad Electronic

8 A

45.03 mm

3.81 mm

Styck

Minsta beställningsvolym:: 50

Intervaller: 50

127,20 kr^*

Phoenix Contact Sockelhuskabel Totalt antal poler 10 Rastermått: 5 mm 1779725 1 st

Artikelnr.:2209350

Okänd leveranstid

Conrad Electronic

12 A

59.8 mm

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

167,20 kr^*

Phoenix Contact Sockelhuskabel Totalt antal poler 10 Rastermått: 5 mm 1909294 1 st

Artikelnr.:2209516

Leverans fre 23 okt.

Conrad Electronic

12 A

50.1 mm

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

87,20 kr^*

Phoenix Contact Sockelhuskabel Totalt antal poler 10 Rastermått: 5 mm 1910283 50 st

Artikelnr.:2209520

Leverans tis 20 okt.

5 SetConrad Electronic

12 A

60.02 mm

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 872,00 kr^*

Phoenix Contact Sockelhuskabel Totalt antal poler 10 Rastermått: 5.08 mm 1808967 1 st

Artikelnr.:2209402

Snabb leverans tis 13 okt.

10 StyckConrad Electronic

12 A

59.92 mm

5.08 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

111,20 kr^*

Phoenix Contact Sockelhuskabel Totalt antal poler 10 Rastermått: 5.08 mm 1848795 1 st Piece

Artikelnr.:2209480

Snabb leverans tis 13 okt.

11 StyckConrad Electronic

12 A

50.8 mm

5.08 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

87,20 kr^*

Dokument & nedladdningar

Datablad

Datablad 2209473 Phoenix Contact Sockelhuskabel Totalt antal poler 5 Rastermått: 2.54 mm 1844604 100 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209473 Phoenix Contact Sockelhuskabel Totalt antal poler 5 Rastermått: 2.54 mm 1844604 100 st

Beskrivning

Guldpläterade kontaktpunkter säkerställer långtidsstabil överföringskvalitet. Verktygslös, tidsbesparande push-in-anslutning. Definierad kontaktkraft garanterar långtidsstabil kontakt. Manövreras intuitivt med färgmässigt kontrasterande rörelsetryckare. Optimerad för trånga monteringssituationer: Hantering och ledaranslutning från en enda riktning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
