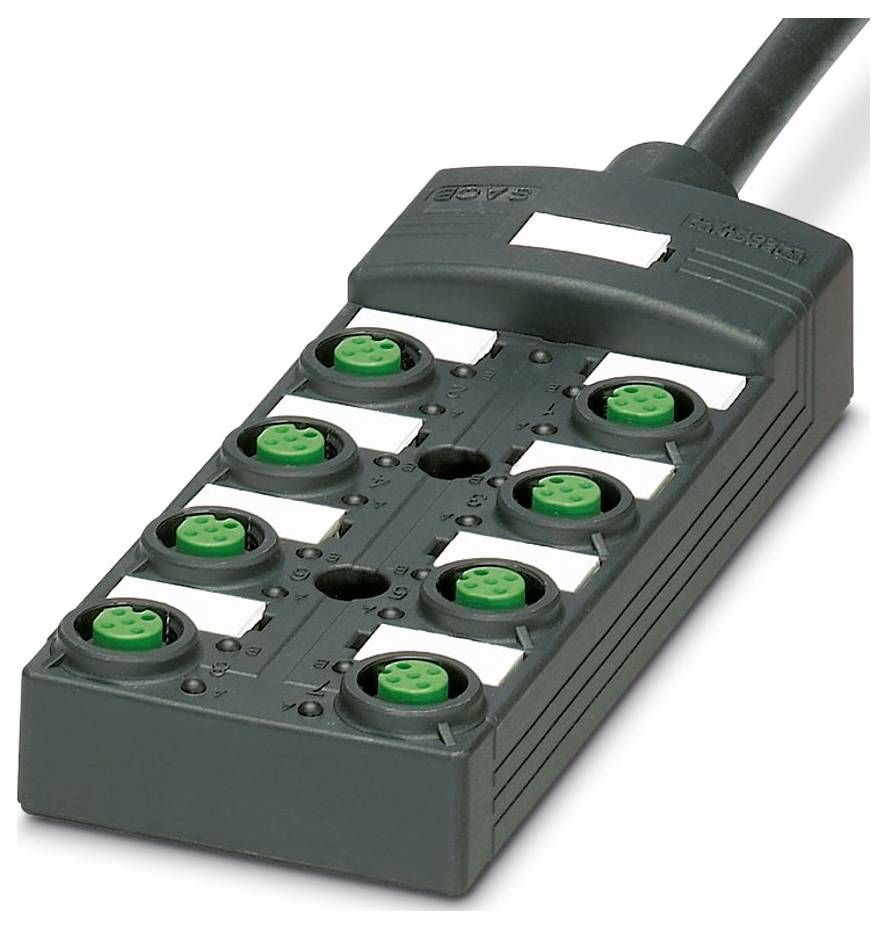

Liknande avbildning
Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 Sensor-/Aktor-Box 50 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Sensor-/Aktor-Box
Antal signalplatser
8
Antal fördelare
8-polig
Typ
SACB-8/ 8-L-15,0PUR SCO P
Huvudkabel
Ja
Datablad (PDF)
Antal (Set)
Du sparar
förpackningspris (exkl. moms)
1
-
50 632,00 kr
3
2% = 3 706,26 kr
49 396,58 kr
5
3% = 8 632,75 kr
48 905,45 kr
10
4% = 20 556,60 kr
48 576,34 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Toal (50 632,00 kr / stycken)
50 632,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Poltal 11
- NOMINELL SPÄNNING UN 24 V DC
- Bredd: 54 mm
- Höjd: 23 mm
- Brännbarhetsklass UL 94: V0
- Miljöförhållanden
- Kapslingsklass: IP65/IP67
- Temperaturintervall (drift): -25 °C ... 80 °C
- Standarder/bestämmelser: IEC 61076-2-101
- Längd: 149 mm
- Material kontaktyta: Guldpläterad
- Yttre ledningsdiameter: 8,50 ±0,2 mm
- Anmärkning om användning: Icke-dokumenterade platser skall stängas innan de tas i bruk. Passande fästelement hittar du under "tillbehör".
- Yttermantel, material: REN
- Material ledare: Blank Cu-fläta
- Ledningslängd: 15 m
- Ledningstvärsnitt: 8 x 0,34 mm² (signalledning);3 x 0,75 mm ² (energiledning)
- Ledaranslutning: Ledaranslutning
- Monteringsanvisning: Observera: Observera tillåtna böjningsradier vid dragning av ledningar, eftersom för stor böjkraft hotar kapslingsklassen. Fånga upp mekaniska laster framför kontakten, t.ex. Genom buntband.
- Standardnamn: M12-kontaktdon
- Yttermantel, färg: Svart RAL 9005
- Användning: Standard
- Övriga beständighet: Bra beständig mot syra, lut och lösningsmedel
- Isoleringsmotstånd ≥ 5 MΩ*km.
- Material kontakt: Cu-legering
- Antal kortplatser: 8
- Driftspänning max. Umax: 30 V DC
- Total märkström 12 A.
- Tillåten strömbelastning per bana max. 2 A.
- Strömtålighet per kortplats 4 A.
- Åtdragningsmoment kortplats för avkännings-/aktor-ledning 0,4 Nm
- Anslutningsbeläggning
- PLATS/POL = LEDARFÄRG ELLER ANSLUTNING: 1 / 4 (A ) = WH;2 / 4 (A) = GN;3 / 4 (A) = YE;4 / 4 (A ) = GY;5 / 4 ( A) = PK;6 / 4 (A) = RD;7 / 4 (A) = GNV;1-8 3 / 1 (+ 8 24 1-8 V) = BN;4 1-8 5 / 0 (V) = GNPE = GNV)
- Statusindikering: Ja
- Material gänghylsa: PBT;PBT;PUR
- Material tätning O-ring: NBR
- Material kontakthållare pa
- Åtdragningsmoment monteringsskruvar för fastsättning av hölje 0,5 Nm
- PUR/ PVC SVART [PUR]: PUR/PVC SVART [PUR]
- Ledningsvikt 107,4 kg/km.
- UL AWM STYLE 20549 (80 °C / 300 V)
- Skärmad: Nej
- Ledningstyp: PUR/PVC svart [PUR]
- Ledarkonstruktion signalledning 19x 0,15 mm
- AWG signalledning 22
- Ledkonstruktion spänningsförsörjning 42x 0,15 mm
- AWG-spänningsförsörjning 18
- Ledardiameter inklusive isolering 1,3 ±0,1 mm (signalledning);1,8 mm ±0,1 mm (energiledning)
- Material trådisolering: PVC
- Enledare, färg: brun, blå, grön/gul, vit, grön, gul, grå, rosa, röd, svart, violett
- Väggtjocklek inre mantel: ≥ 0,15 mm
- Väggtjocklek yttermantel: ≥ 0,38 mm
- Total tvinning: Ledare tvinnade i lager
- Nominell spänning kabel 300 V AC
- Minsta böjningsradie, fast installerad: 7,5 x D
- Minsta böjningsradie, flexibelt dragen: 10 x D.
- Minsta böjningsradie, fast installerad 64 mm
- Min. Böjradie, mobil installation 85 mm
- Dynamisk belastning (böjning): Böjcykler maximalt: 1500000, böjradie: 10 x D, körväg: 2 m, körhastighet: 2 m/s.
- Flamhärdighet din en 50265
- Oljebeständighet: Enligt VDE 0472 del 803
- Särskilda egenskaper: Silikonfri
- Ledningsmotstånd max.: ≤ 53 Ω/km (signalledning);≤ 26 Ω/km (energiledning)
- Provspänning ledare/tråd 2000 V (50 Hz, 5 min.)
- Typ av produkt
Sensor-/Aktor-Box
- Antal signalplatser
8
- Typ
SACB-8/ 8-L-15,0PUR SCO P
- Huvudkabel
Ja
- Antal fördelare
8-polig
- Statusdisplay
med LED
- Signaltyp
PNP
- Anslutning
M12-uttag
- Bredd
54 mm
- Längd
149 mm
IP65
IP67
- Strömtålighet per kortplats
4 A
- Summaström, enkel inmatning
12 A
- Max. temperatur
80 °C
- Min. temperatur
-25 °C
- Anslutning tvärsnitt max.
0.75 mm²
- Anslutning tvärsnitt min.
0.34 mm²
- Anslutningstyp (fördelardosa)
M12-hylsa
- Höljematerial
PBT
- Totalt antal poler
4
- Tillverkarnr.
1118567
- Innehåll
50 st
- Kabellängd (specifikationer)
15 m
- Antal poler
4
- Höjd
23 mm
- Strömbelastning (total)
12 A
- Strömbelastning per I/O-signal
2 A
- Djup
149 mm
- Driftspänning
24 V
- Märkspänning
24 V
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3564675 Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 Sensor-/Aktor-Box 50 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3564675 Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 Sensor-/Aktor-Box 50 st
Beskrivning
Fördelarbox, användning: Standard, antal platser: 8, poltal: 4, statusindikering: Ja, PNP; stamledningsanslutning: Fast anslutning, PUR/PVC, ledningslängd: 15 m, skärmning: nej
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
