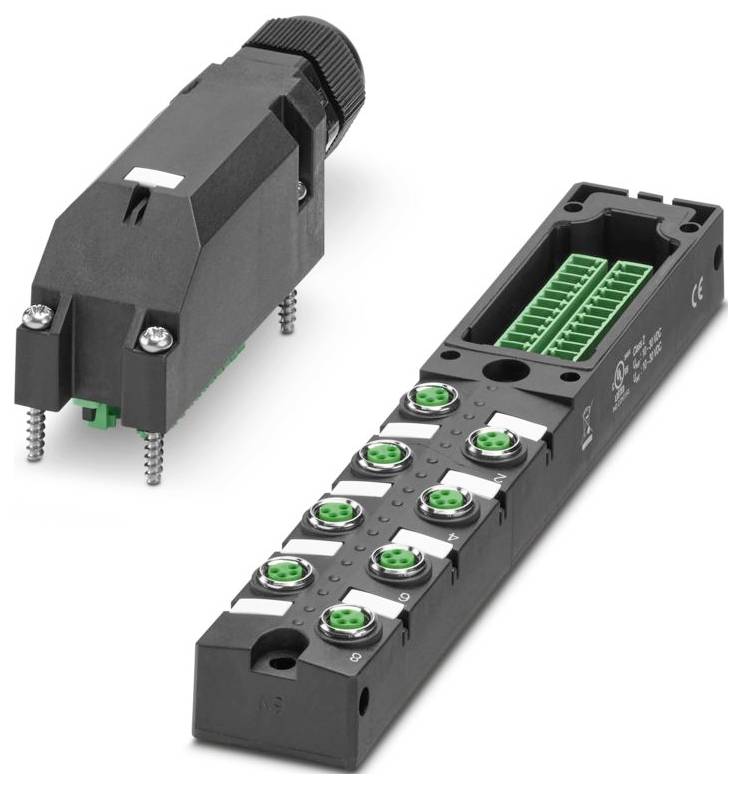

Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 Sensor-/Aktor-Box 1 st Piece
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Piece
Typ av produkt
Sensor-/Aktor-Box
Antal signalplatser
8
Antal fördelare
8-polig
Beläggning
dubbel
Datablad (PDF)
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
1 032,00 kr
3
3% = 85,74 kr
1 003,42 kr
5
4% = 200,20 kr
991,96 kr
10
5% = 476,80 kr
984,32 kr
25
5% = 1 406,00 kr
975,76 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Toal (1 032,00 kr / stycken)
1 032,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Poltal 4
- NOMINELL SPÄNNING UN 24 V DC
- Anslutningstyp: Pluggbar skruvanslutning
- Bredd: 30 mm
- Höjd: 49 mm
- Materialhölje: PBT
- Miljöförhållanden
- Kapslingsklass: IP 67
- Temperaturintervall (drift): -25 °C ... 80 °C
- Standarder/bestämmelser: IEC 61076-2-104
- Material tätning: FKM
- Längd: 181 mm
- Material kontaktyta: Ni/Au
- Yttre ledningsdiameter: 6 mm Ø 12 mm
- Obs! För dokumentation: För detaljer från kretskortskontakter se tekniska data i artikel MC 1,5/10-STF-3,5 - 1847204
- Anmärkning om användning: Icke-dokumenterade platser skall stängas innan de tas i bruk. Passande fästelement hittar du under "tillbehör".
- Ledaranslutning: Ledaranslutning
- Monteringsanvisning: Observera: Observera tillåtna böjningsradier vid dragning av ledningar, eftersom för stor böjkraft hotar kapslingsklassen. Fånga upp mekaniska laster framför kontakten, t.ex. Genom buntband.
- Standardbeskrivning: M8-kontaktdon
- Användning: Standard
- Kodning A
- Lysdiod: Ja
- Materialkontakt: CuZn
- Antal kortplatser: 8
- Driftspänning max. Umax: 30 V DC
- Total märkström 8 A.
- Tillåten strömbelastning per bana max. 2 A.
- Strömtålighet per kortplats: 2 A.
- Anslutningstyp sensor/aktuator: M8-uttag
- Anslutningsbeläggning
- Plats/pol = Ledarfärg eller anslutning: 1 / 4 (A) = 1 / 4;1 / 2 (B) = 1 / 2;2 / 4 (A) = 2 / 4;2 / 2 (B) = 2 / 2;3 / 4 (A) = 3 / 4;3 / 2 (B) = 3 / 2;4 / 4 (A) = 4 / 2 (B) = 4 / 2;4 5 4 / 4 4 5 (A) = 5 5 / B / 2 2;6 / 4 (A) = 6 / 4;6 / 2 (B) = 6 / 2;7 / 4 (A) = 7 / 4;7 / 2 (B) = 7 / 2;8 / 4 (A) = 8 / 4;8 / 2 (B) = 8 / 2;1-8 / 1 (+ 24 V) = UN;1-8 / 3 (0 V) = 0 V.
- Statusindikering: Ja
- Material gänghylsa: Cu-legering
- Material tätning O-ring: FKM
- Material kontakthållare PBT
- Material kontakt stamkabelsida: Cu-legering
- Material kontaktyta stamkabelsida: Förtennad
- Anslutningstvärsnitt signalledning flexibel: 0,14 m²... 1,5 mm²
- Anslutningsarea för spänningsförsörjning flexibel: 0,14 mm²... 1,5 mm²
- Anslutningstvärsnitt AWG signalledning flexibel: 26... 16
- Anslutningstvärsnitt AWG spänningsförsörjning flexibel 26... 16
- Avisoleringslängd signalledning 7 mm
- Avisoleringslängd på manteln 70 mm (stamledning)
- Lockskruv med åtdragningsmoment: 1 Nm
- Åtdragningsmoment monteringsskruvar för fastsättning av hölje 0,8 Nm
- Material gjutmassa: PUR
- Material kontakthållare, stam-kabelsida: Pa
- Lokal diagnos: Matningsspänning LED grön;statusindikering i/O LED gul
- Övervakad funktion: Matningsspänning
- Optisk visning: Lysdiod grön
- Nyckelvidd kupolmutter 24 mm
- Nyckelvidd kontramutter: 24 mm
- Förpackningstyp
Piece
- Typ av produkt
Sensor-/Aktor-Box
- Antal signalplatser
8
- Beläggning
dubbel
- Typ
SACB- 8/4-L-C-M8 HD
- Huvudkabel
Ja
- Antal fördelare
8-polig
- Statusdisplay
med LED
- Signaltyp
PNP
- Anslutning
Pluggbar skruvanslutning
- Bredd
30 mm
- Längd
181 mm
IP67
- Strömtålighet per kortplats
2 A
- Summaström, enkel inmatning
8 A
- Max. temperatur
80 °C
- Min. temperatur
-25 °C
- Anslutning tvärsnitt max.
1.5 mm²
- Anslutning tvärsnitt min.
0.14 mm²
- Anslutningstyp (fördelardosa)
M8-hylsa
- Höljematerial
PBT
- Totalt antal poler
4
- Tillverkarnr.
1197617
- Innehåll
1 st
- Antal poler
4
- Höjd
49 mm
- Strömbelastning (total)
8 A
- Driftspänning
24 V
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3565840 Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 Sensor-/Aktor-Box 1 st Piece
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3565840 Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 Sensor-/Aktor-Box 1 st Piece
Beskrivning
Fördelarbox, användning: Standard, anslutningstyp: M8-uttag metall, antal anslutningar: 8, poltal: 4, kodning: A, kontaktplatsinbeläggning: Dubbel, statusindikering: Ja, PNP; anslutning för stamledning: pluggbar skruvanslutning 180°, skärmning: nej
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
