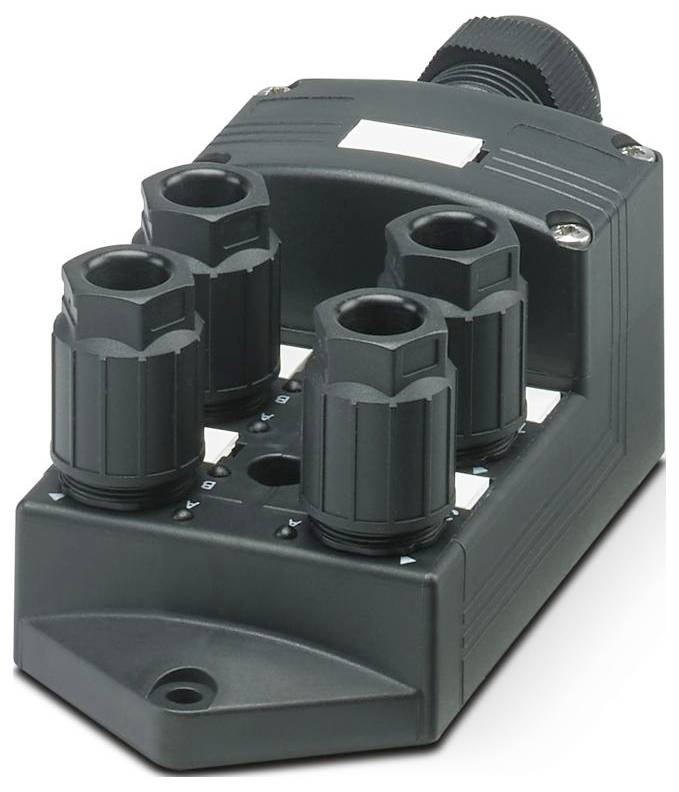

Liknande avbildning
Phoenix Contact SACB-4/ 8-L-C QO 1156005 Sensor-/Aktor-Box QUICKON-fördelare 1 st Piece
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Piece
Typ av produkt
Sensor-/Aktor-Box
Antal signalplatser
4
Antal fördelare
4-polig
Beläggning
dubbel
Datablad (PDF)
15 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
952,00 kr
3
3% = 79,11 kr
925,63 kr
5
4% = 184,70 kr
915,06 kr
10
5% = 439,80 kr
908,02 kr
25
5% = 1 297,00 kr
900,12 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (952,00 kr / stycken)
952,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Antal poler: 5
- NOMINELL SPÄNNING UN 24 V DC
- Anslutningstyp: Pluggbar skruvanslutning
- Bredd: 58 mm
- Höjd: 45 mm
- Brännbarhetsklass UL 94: V0
- Materialhölje: PBT
- Miljöförhållanden
- Kapslingsklass: IP65
- Temperaturintervall (drift): -30 °C ... 80 °C;-5 °C... 50 °C (vid konfektionering)
- Material tätning: FKM
- Längd: 131 mm
- Material kontaktyta: SN
- Yttre ledningsdiameter: 7 mm Ø 12 mm
- Anmärkning om användning: Ledningar med 5 ledare får ha en tvärsnittsarea på högst 0,5 m²/ AWG 20
- Ledaranslutning: Ledaranslutning
- Monteringsanvisning: Observera: Observera tillåtna böjningsradier vid dragning av ledningar, eftersom för stor böjkraft hotar kapslingsklassen. Fånga upp mekaniska laster framför kontakten, t.ex. Genom buntband.
- Lysdiod: Ja
- Material kontakt: Stål/koppar
- Antal kortplatser: 4
- Driftspänning max. Umax: 30 V DC
- Total märkström 10 A.
- Tillåten strömbelastning per bana max. 2 A.
- Strömtålighet per kortplats 4 A.
- Anslutningstyp sensor/aktuator: QUICKON
- Anslutningsbeläggning
- Plats/pol = Ledarfärg eller anslutning: 1 / 4 (A) = 1 / 4;1 / 2 (B) = 1 / 2;2 / 4 (A) = 2 / 4;2 / 2 (B) = 2 / 2;3 / 4 (A) = 3 / 4;3 / 2 (B) = 3 / 2;4 / 4 (A) = 4 / 4 1-4;4 / 2 (B) = 4 / 2 / 1 (+ 24 V ) = UN;1-4 / 3 (0 V) = 0 V;1-4 / 5 (PE) = PE
- Statusindikering: Ja
- Material tätning O-ring: FKM
- Material kontakthållare pa 6.6
- Material kontakt stamkabelsida: Cu-legering
- Material kontaktyta kabelsida: Ni
- Anslutningstvärsnitt signalledning flexibel: 0,14 m²... 0,5 mm²
- Anslutningsarea för spänningsförsörjning flexibel: 0,14 mm²... 0,5 mm²
- Anslutningstvärsnitt AWG signalledning flexibel: 26... 20
- Anslutningstvärsnitt AWG spänningsförsörjning flexibel 26... 20
- Avisoleringslängd signalledning 7 mm
- Avisoleringslängd på manteln 50 mm (stamledning)
- Lockskruv med åtdragningsmoment 0,35 Nm
- Åtdragningsmoment monteringsskruvar för fastsättning av hölje 0,5 Nm
- Åtdragningsmoment-kupolmutter 4 Nm
- Material gjutmassa: PUR
- Material kontakthållare stamkabelsidan: Pa 6.6 V0
- Lokal diagnos: Försörjningsspänning per modul LED grön;statusindikering i/O LED gul
- Övervakad funktion: Matningsspänning per modul
- Optisk visning: Lysdiod grön
- Nyckelvidd kupolmutter 16 mm
- Ledarisolationsmaterial: PVC/PE/PP/gummi
- Förpackningstyp
Piece
- Typ av produkt
Sensor-/Aktor-Box
- Antal signalplatser
4
- Beläggning
dubbel
- Typ
SACB-4/ 8-L-C QO
- Huvudkabel
Ja
- Antal fördelare
4-polig
- Statusdisplay
med LED
- Signaltyp
PNP
- Anslutning
Pluggbar skruvanslutning
- Bredd
58 mm
- Längd
131 mm
IP65
- Strömtålighet per kortplats
4 A
- Summaström, enkel inmatning
10 A
- Max. temperatur
80 °C
- Min. temperatur
-30 °C
- Anslutning tvärsnitt max.
0.75 mm²
- Anslutning tvärsnitt min.
0.14 mm²
- Anslutningstyp (fördelardosa)
QUICKON-anslutning
- Höljematerial
PBT
- Totalt antal poler
5
- Tillverkarnr.
1156005
- Innehåll
1 st
- Antal poler
5
- Höjd
45 mm
- Strömbelastning (total)
10 A
- Strömbelastning per I/O-signal
2 A
- Driftspänning
24 V
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3565122 Phoenix Contact SACB-4/ 8-L-C QO 1156005 Sensor-/Aktor-Box QUICKON-fördelare 1 st Piece
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3565122 Phoenix Contact SACB-4/ 8-L-C QO 1156005 Sensor-/Aktor-Box QUICKON-fördelare 1 st Piece
Beskrivning
Fördelarbox, anslutningstyp: QUICKON, 0,14 mm²... 0,75 mm², antal platser: 4, poltal: 5, kontaktplatsinbeläggning: Dubbel, statusindikering: Ja, PNP; ledningsanslutning: pluggbar skruvanslutning 180 °, skärmning: nej, kan anslutas vid anslutning av 5 ledare max. 0,5 mm²
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
