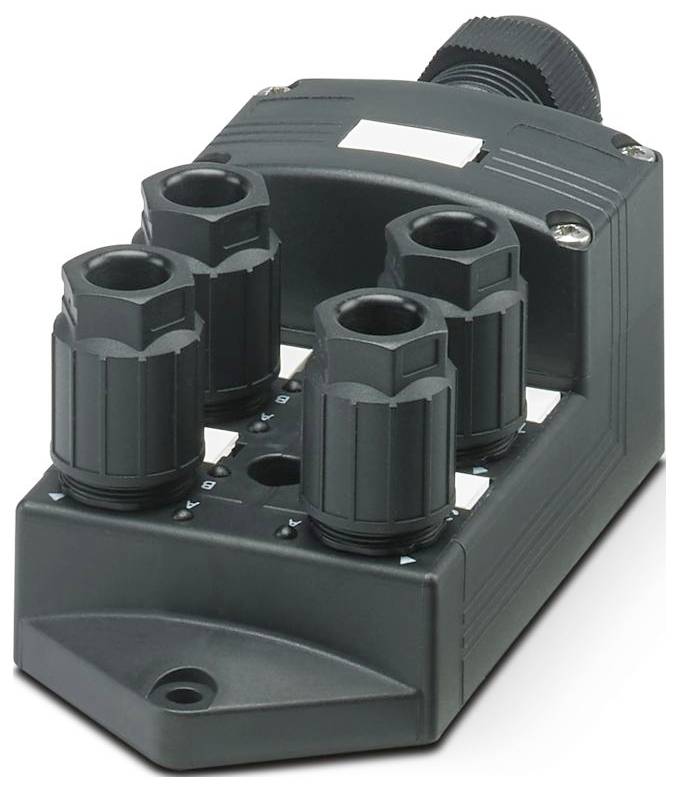

Phoenix Contact SACB-4/ 8-C QO 1156003 Sensor-/Aktor-Box QUICKON-fördelare 1 st Piece
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Piece
Typ av produkt
Sensor-/Aktor-Box
Antal signalplatser
4
Antal fördelare
4-polig
Beläggning
dubbel
Datablad (PDF)
11 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
760,00 kr
3
3% = 63,15 kr
738,95 kr
5
4% = 147,45 kr
730,51 kr
10
5% = 351,10 kr
724,89 kr
25
5% = 1 035,50 kr
718,58 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (760,00 kr / stycken)
760,00 kr
exkl. moms
30 dagars öppet köp
Tekniska specifikationer
- Antal poler: 5
- NOMINELL SPÄNNING UN 48 V AC;60 V DC
- Anslutningstyp: Pluggbar skruvanslutning
- Bredd: 58 mm
- Höjd: 45 mm
- Brännbarhetsklass UL 94: V0
- Materialhölje: PBT
- Miljöförhållanden
- Kapslingsklass: IP65
- Temperaturintervall (drift): -30 °C ... 80 °C;-5 °C... 50 °C (vid konfektionering)
- Material tätning: FKM
- Längd: 131 mm
- Material kontaktyta: SN
- Yttre ledningsdiameter: 7 mm Ø 12 mm
- Anmärkning om användning: Ledningar med 5 ledare får ha en tvärsnittsarea på högst 0,5 m²/ AWG 20
- Ledaranslutning: Ledaranslutning
- Monteringsanvisning: Observera: Observera tillåtna böjningsradier vid dragning av ledningar, eftersom för stor böjkraft hotar kapslingsklassen. Fånga upp mekaniska laster framför kontakten, t.ex. Genom buntband.
- Lysdiod: nej
- Material kontakt: Stål/koppar
- Antal kortplatser: 4
- Total märkström 10 A.
- Tillåten strömbelastning per bana max. 2 A.
- Strömtålighet per kortplats 4 A.
- Anslutningstyp sensor/aktuator: QUICKON
- Anslutningsbeläggning
- Plats/pol = Ledarfärg eller anslutning: 1 / 4 (A) = 1 / 4;1 / 2 (B) = 1 / 2;2 / 4 (A) = 2 / 4;2 / 2 (B) = 2 / 2;3 / 4 (A) = 3 / 4;3 / 2 (B) = 3 / 2;4 / 4 (A) = 4 / 4 1-4;4 / 2 (B) = 4 / 2 / 1 (+ 48 V ) = UN;1-4 / 3 (0 V) = 0 V;1-4 / 5 (PE) = PE
- Statusindikering: nej
- Material tätning O-ring: FKM
- Material kontakthållare pa 6.6
- Material kontakt stamkabelsida: Cu-legering
- Material kontaktyta kabelsida: Ni
- Anslutningstvärsnitt signalledning flexibel: 0,14 m²... 0,5 mm²
- Anslutningsarea för spänningsförsörjning flexibel: 0,14 mm²... 0,5 mm²
- Anslutningstvärsnitt AWG signalledning flexibel: 26... 20
- Anslutningstvärsnitt AWG spänningsförsörjning flexibel 26... 20
- Avisoleringslängd signalledning 7 mm
- Avisoleringslängd på manteln 50 mm (stamledning)
- Lockskruv med åtdragningsmoment 0,35 Nm
- Åtdragningsmoment monteringsskruvar för fastsättning av hölje 0,5 Nm
- Åtdragningsmoment-kupolmutter 4 Nm
- Material gjutmassa: PUR
- Material kontakthållare stamkabelsidan: Pa 6.6 V0
- Nyckelvidd kupolmutter 16 mm
- Ledarisolationsmaterial: PVC/PE/PP/gummi
- Förpackningstyp
Piece
- Typ av produkt
Sensor-/Aktor-Box
- Antal signalplatser
4
- Beläggning
dubbel
- Typ
SACB-4/ 8-C QO
- Huvudkabel
Ja
- Antal fördelare
4-polig
- Statusdisplay
utan LED
- Signaltyp
Universell
- Anslutning
Pluggbar skruvanslutning
- Bredd
58 mm
- Längd
131 mm
IP65
- Strömtålighet per kortplats
4 A
- Summaström, enkel inmatning
10 A
- Max. temperatur
80 °C
- Min. temperatur
-30 °C
- Anslutning tvärsnitt max.
0.5 mm²
- Anslutning tvärsnitt min.
0.14 mm²
- Anslutningstyp (fördelardosa)
QUICKON-anslutning
- Höljematerial
PBT
- Totalt antal poler
5
- Tillverkarnr.
1156003
- Innehåll
1 st
- Antal poler
5
- Höjd
45 mm
- Strömbelastning (total)
10 A
- Strömbelastning per I/O-signal
2 A
- Driftspänning
48 V
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3565110 Phoenix Contact SACB-4/ 8-C QO 1156003 Sensor-/Aktor-Box QUICKON-fördelare 1 st Piece
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3565110 Phoenix Contact SACB-4/ 8-C QO 1156003 Sensor-/Aktor-Box QUICKON-fördelare 1 st Piece
Beskrivning
Fördelarbox, anslutningstyp: QUICKON, 0,14 mm²... 0,75 mm², antal platser: 4, antal poler: 5, antal anslutningar: Dubbelt, statusindikering: nej, Universal; ledningsanslutning: pluggbar skruvanslutning 180 °, skärmning: nej, kan anslutas vid anslutning av 5 ledare max. 0,5 mm²
