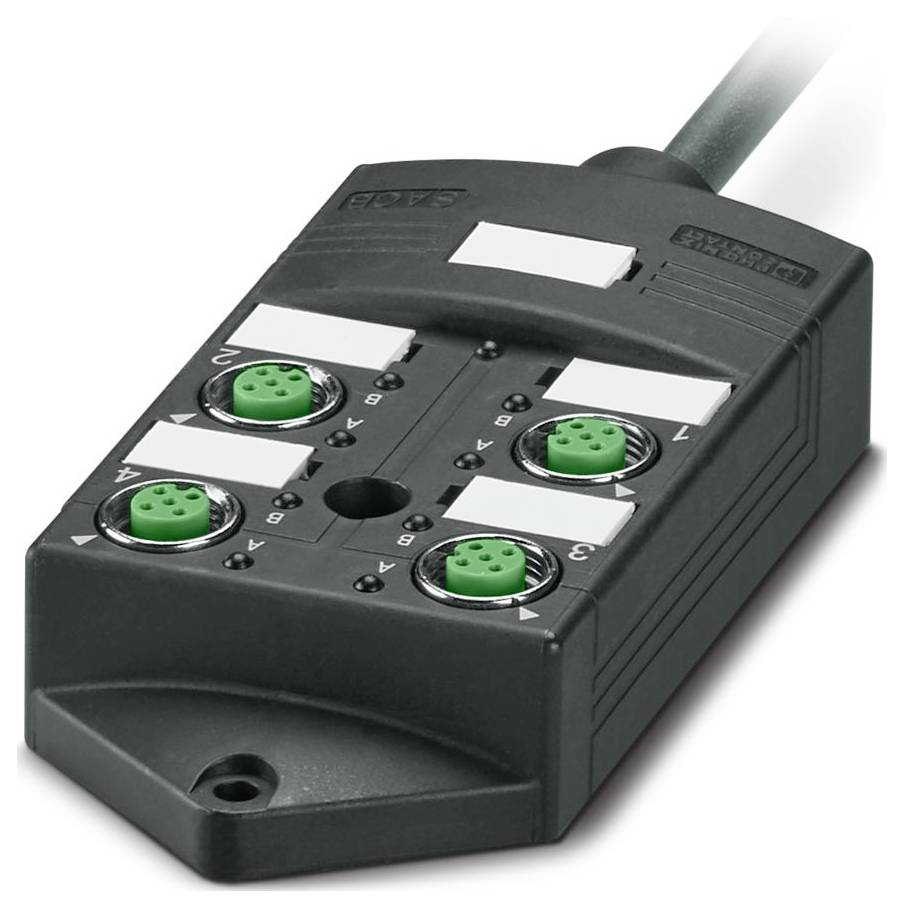

Liknande avbildning
Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 Sensor-/Aktor-Box 26 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Sensor-/Aktor-Box
Antal signalplatser
4
Antal fördelare
4-polig
Beläggning
enfasig
Typ
SACB-4/ 4-L-15,0PUR SCO
Datablad (PDF)
Antal (Set)
Du sparar
förpackningspris (exkl. moms)
1
-
28 632,00 kr
3
2% = 2 095,86 kr
27 933,38 kr
5
3% = 4 881,75 kr
27 655,65 kr
10
4% = 11 624,60 kr
27 469,54 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Toal (28 632,00 kr / stycken)
28 632,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Poltal 7
- NOMINELL SPÄNNING UN 24 V DC
- Brännbarhetsklass UL 94: V0
- Miljöförhållanden
- KAPSLINGSKLASS IP65;IP67;IP69K
- Temperaturintervall (drift): -30 °C ... 90 °C
- Standarder/bestämmelser: IEC 61076-2-101
- Material tätning: NBR
- Material kontaktyta: Guldpläterad
- Yttre ledningsdiameter: 6,90 ±0,2 mm
- Anmärkning om användning: Icke-dokumenterade platser skall stängas innan de tas i bruk. Passande fästelement hittar du under "tillbehör".
- Yttermantel, material: REN
- Material ledare: Blank Cu-fläta
- Ledningslängd: 15 m
- Ledningsarea: 4x 0,34 mm2 (signalledning);3x 0,75 mm ² (energiledning)
- Monteringsanvisning: Observera: Observera tillåtna böjningsradier vid dragning av ledningar, eftersom för stor böjkraft hotar kapslingsklassen. Fånga upp mekaniska laster framför kontakten, t.ex. Genom buntband.
- Standardnamn: M12-kontaktdon
- Yttermantel, färg: Svart RAL 9005
- Tillämpning: Standard, utökade krav
- Övriga beständighet: Bra beständig mot syra, lut och lösningsmedel
- Kodning A
- Material kontakt: Cu-legering
- Provspänning: 2000 V
- Antal kortplatser: 4
- Driftspänning max. Umax: 30 V DC
- Total märkström 12 A.
- Tillåten strömbelastning per bana max. 2 A.
- Strömtålighet per kortplats 4 A.
- Anslutningsbeläggning
- Plats/pol = Ledarfärg eller anslutning: 1 / 4 (A ) = WH;2 / 4 (A) = GN;3 / 4 (A) = YE;4 / 4 (A) = GY;1-4 / 1 (+ 24 V ) = BN;1-4 / 3 (0 V) = BU;1-4 / 5 (PE) = GNYE
- Statusindikering: Ja
- Material gänghylsa: Pressgjutet zink;PBT;PUR
- Material kontakthållare pa
- PUR/ PVC SVART [PUR]: PUR/PVC SVART [PUR]
- Ledningsvikt 77,9 kg/km.
- UL AWM Style 20549
- Skärmad: Nej
- Ledningstyp: PUR/PVC svart [PUR]
- Ledarkonstruktion signalledning 19x 0,15 mm
- AWG signalledning 22
- Ledkonstruktion spänningsförsörjning 42x 0,15 mm
- AWG-spänningsförsörjning 18
- Ledardiameter inklusive isolering 1,3 ±0,1 mm (signalledning);1,8 mm ±0,1 mm (energiledning)
- Material trådisolering: PVC
- Enledare, färg: brun, blå, grön/gul, vit, grön, gul, grå
- Väggtjocklek inre mantel: ≥ 0,15 mm
- Väggtjocklek yttermantel: ≥ 0,38 mm
- Total tvinning: Ledare tvinnade i lager
- Nominell spänning kabel 300 V.
- Minsta böjningsradie, fast installerad: 7,5 x D
- Minsta böjningsradie, flexibelt dragen: 10 x D.
- Minsta böjningsradie, fast installerad 52 mm
- Min. Böjradie, mobil installation 69 mm
- Dynamisk belastning (böjning): Böjningscykler maximalt: 1500000, böjradie: 69 mm, körväg: 2 m, körhastighet: 2 m/s.
- Flamhärdighet din en 50265
- Oljebeständighet: Enligt VDE 0472 del 803
- Särskilda egenskaper: Silikonfri
- Typ av produkt
Sensor-/Aktor-Box
- Antal signalplatser
4
- Beläggning
enfasig
- Typ
SACB-4/ 4-L-15,0PUR SCO
- Huvudkabel
Ja
- Antal fördelare
4-polig
- Statusdisplay
med LED
- Anslutning
Kontaktdon
- Längd
15 m
IP65
IP67
IP69 K (i inbyggt tillstånd)
- Strömtålighet per kortplats
4 A
- Summaström, enkel inmatning
12 A
- Max. temperatur
90 °C
- Min. temperatur
-30 °C
- Anslutning tvärsnitt max.
0.75 mm²
- Anslutning tvärsnitt min.
0.34 mm²
- Anslutningstyp (fördelardosa)
M12-hylsa
- Totalt antal poler
4
- Tillverkarnr.
1687912
- Innehåll
26 st
- Kabellängd (specifikationer)
15 m
- Antal poler
4
- Strömbelastning (total)
12 A
- Strömbelastning per I/O-signal
2 A
- Höljesfärg
Svart
- Driftspänning
24 V
- Märkspänning
24 V
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3572808 Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 Sensor-/Aktor-Box 26 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3572808 Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 Sensor-/Aktor-Box 26 st
Beskrivning
Fördelarbox, användning: Standard, utökade krav, antal platser: 4, poltal: 4, kodning: A, kontaktplatsinbeläggning: Enkel, statusindikering: Ja; ledningsanslutning: fast anslutning 180°, PUR/PVC, ledningslängd: 15 m, skärmning: nej
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
